總的來說，可以概括為：基礎款的SMT鋼網成本相對可控，但一旦涉及高精度、特殊工藝或復雜的支撐治具，成本會顯著增加。

以下是影響SMT治具制作成本的主要因素分解：

一、 SMT鋼網的成本構成

鋼網是SMT中最基本也是最關鍵的治具。

1. 主要成本驅動因素：

• 尺寸（框架尺寸）： 這是最基礎的成本因素。尺寸越大，用的鋼材越多，框架也越大，價格自然越高。常見尺寸如29"29", 37"47"等，價格隨尺寸遞增。

• 制作工藝：

  • 激光切割（最常用）： 精度高，成本適中。是主流選擇。

  • 電鑄成型： 精度極高，孔壁光滑，但工藝復雜，成本非常昂貴，通常只用于超精細元件（如01005、0.3mm pitch BGA）。

  • 化學蝕刻： 成本最低，但精度也最差，已逐漸被淘汰。

• 鋼片厚度： 常規厚度（如0.1mm, 0.12mm, 0.13mm）影響不大。但如果需要特殊厚度或階梯鋼網（Step-up/Step-down Stencil），加工難度增加，成本會上升。

• 特殊工藝要求：

  • 階梯鋼網： 通過化學蝕刻或激光疊加使局部區域變薄或變厚。加工復雜，成本比普通鋼網高50%甚至100%以上。

  • 納米涂層： 在鋼網表面涂覆一層納米材料（如聚四氟乙烯），減少錫膏附著，提高脫模效果。這會增加額外成本。

  • 電拋光： 對激光切割后的開口進行拋光處理，使其更光滑。這現在是標準工藝的一部分，但質量要求越高，成本也微增。

2. 大致價格范圍（以激光切割鋼網為例）：

• 普通PCB（尺寸適中，無特殊要求）： 價格通常在 人民幣300元 到 800元 之間。這是最常見的類型。

• 大尺寸PCB或高精度要求： 價格可能達到 人民幣800元 到 1500元。

• 帶有階梯、納米涂層等特殊工藝： 價格很容易 超過1500元，甚至達到2000-3000元。

• 電鑄鋼網： 價格非常昂貴，通常是同類激光鋼網的 數倍以上。

二、 其他SMT治具的成本構成

除了鋼網，SMT生產線還有其他重要治具。

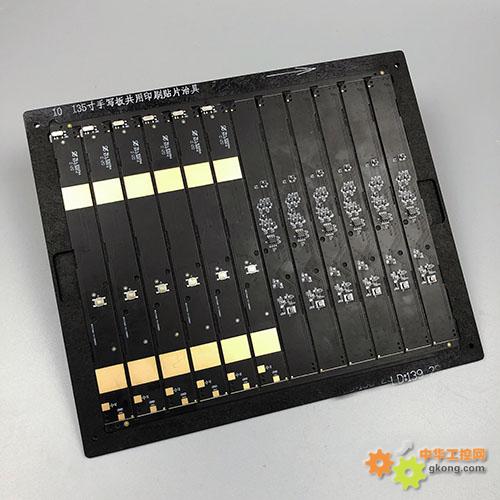

1. PCB支撐治具（Support Pin Pallet / Carrier）：

• 作用： 在印刷和貼片階段支撐柔性板（如FPC）或板上有高元件的PCB，防止其彎曲。

• 成本因素：

  • 材料： 合成石（最常用，耐高溫、穩定） > 鋁合金 > 電木。合成石成本較高。

  • 加工： 需要CNC精密加工出與PCB形狀完全吻合的腔體，并安裝大量支撐釘。加工時間和精度是主要成本。

  • 尺寸： 同樣，尺寸越大，成本越高。

• 大致價格： 一個中等尺寸的合成石支撐治具，價格通常在 人民幣1000元 到 3000元 不等，復雜的會更貴。

2. 回流焊治具（回流焊載具）：

• 作用： 在回流焊爐中承載和保護PCB，特別是用于屏蔽罩、柔性板或防止特定區域受熱。

• 成本因素：

  • 材料： 通常使用耐高溫材料，如合成石、玻纖板（FR4）或特種鋁合金。

  • 復雜程度： 是否需要做遮罩、挖槽、夾具開合結構等。結構越復雜，成本越高。

• 大致價格： 與支撐治具類似，價格范圍很廣，從 幾百元到數千元 不等。

3. 測試治具（ICT/FCT治具）：

• 這是所有治具中成本最高的！

• 作用： 用于在線測試（ICT）或功能測試（FCT），檢驗PCBA的電氣性能和功能。

• 成本因素：

  • 探針數量： 探針越多，成本越高。一個治具可能有幾十到數千根探針。

  • 軟件開發和調試： 這是主要的“智力成本”，工程師需要編寫測試程序。

  • 氣動、電氣結構： 如果治具包含復雜的壓接、通電、信號模擬等功能，成本會急劇上升。

• 大致價格： 一個簡單的ICT治具可能 數千元，而一個復雜產品的全功能測試治具（FCT）價格達到 幾萬甚至幾十萬元人民幣 都很常見。

總結與對比

為了讓您更直觀地理解，可以參考下面的成本對比表：

結論：

• 如果只討論核心的SMT鋼網，對于普通產品，其制作成本不算高，是PCBA制造中一項必要且可控的投入。

• 但如果生產流程需要一整套完整的治具（鋼網+支撐治具+回流焊載具+測試治具），那么總體的治具開發成本會非常高，在項目初期必須進行充分的預算評估。

因此，在評估成本時，一定要明確您所說的“SMT治具”具體指的是哪一種，以及您的產品對精度和工藝有什么樣的要求。
