1 PZ系列交流檢測儀表
1.1 概述
該系列儀表采用交流采樣技術，能分別測量電網中的電流、電壓、功率、功率因數和電能等參數，可通過面板薄膜開關設置倍率。帶RS-485通訊接口，采用Modbus或Profibus協議；也可將電量信號轉換成標準的直流模擬信號輸出；或帶開關量輸入／輸出，繼電器報警輸出等功能。

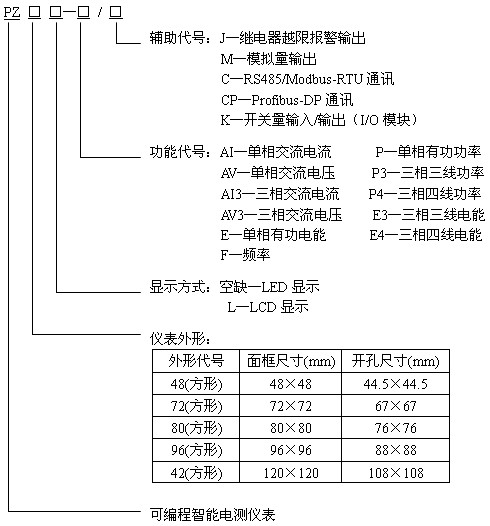

1.2 型號說明

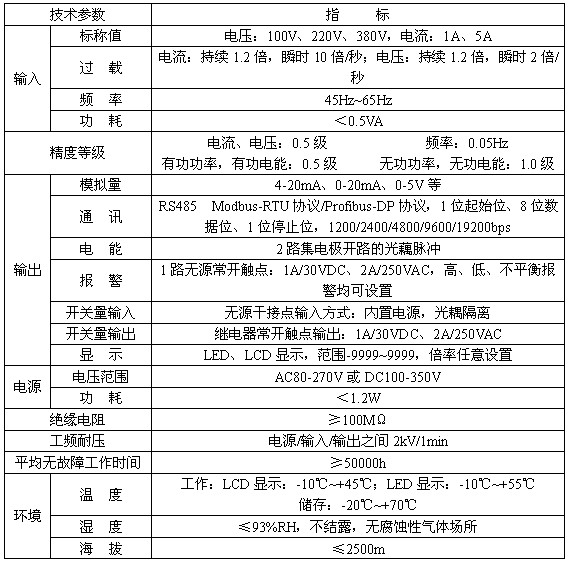

1.3 技術指標
1.4 產品規格
1.4.1 48型產品規格

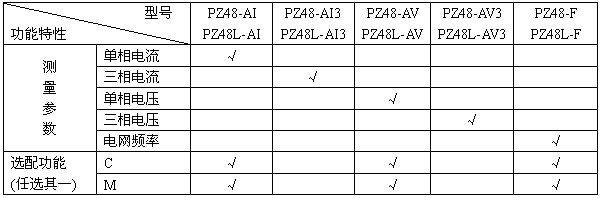

●功能一覽表

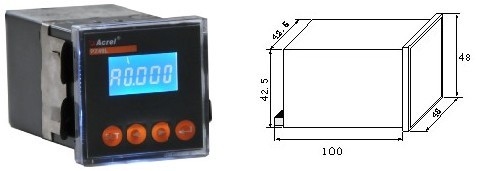

●外形及尺寸
1.4.2 72型產品規格

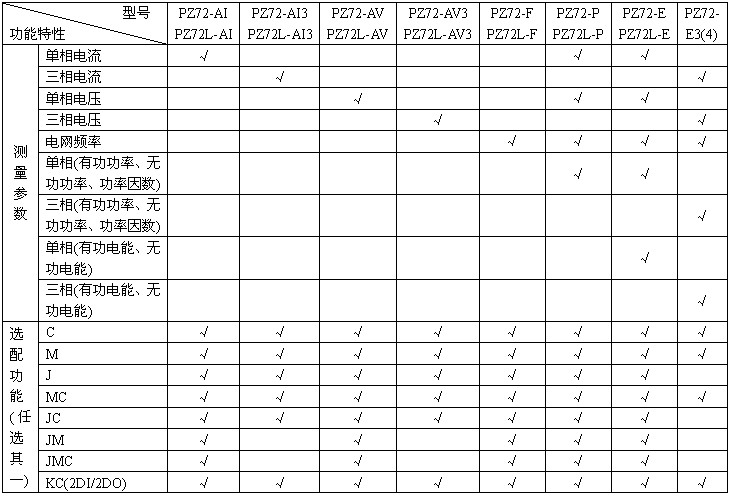

●功能一覽表
注：
1、J(繼電器越限報警輸出)與第二路開關量輸出復用；
2、PZ72-E3(4)最多可帶2路M(模擬量)；
3、PZ72(L)-E在選配KC(2DI/2DO)功能時無脈沖信號輸出端口；
4、PZ72-E3(4)具備一路有功電能脈沖信號輸出端口。

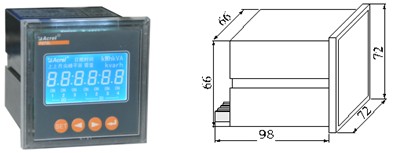

●外形及尺寸

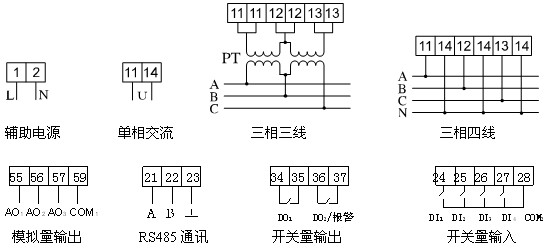

1.5 接線端子

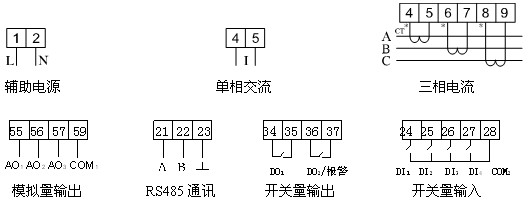

●電流表
●電壓表（頻率表同單相電壓表）

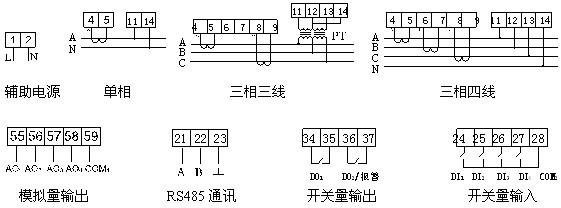

●功率表

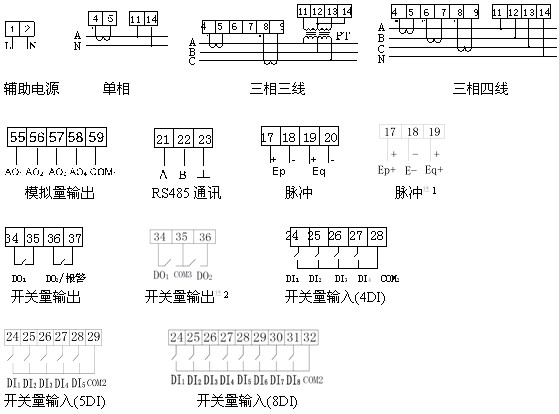

● 電能表
注1：適用于單相電能表及開關量為8DI/2DO的場合；
注2：適用于選配8DI/2DO的場合。

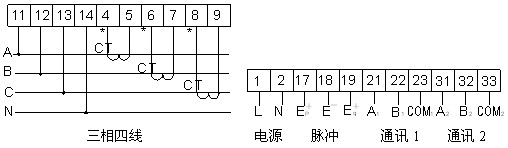

●PZ42L-E4/H
