2.1 概述
PZ系列直流電測儀表是針對直流屏、太陽能供電、電信基站等應用場合而設計的，該系列儀表可測量直流系統中的電壓、電流、功率、正向與反向電能。既可用于本地顯示，又能與工控設備、計算機連接，組成測控系統。
儀表可具有RS-485 通訊接口，采用Modbus-RTU 協議；可帶模擬量輸出、繼電器報警輸出、開關量輸入/輸出。根據不同要求，通過儀表面板按鍵，對變比、報警、通訊、開關量輸出進行設置與控制。

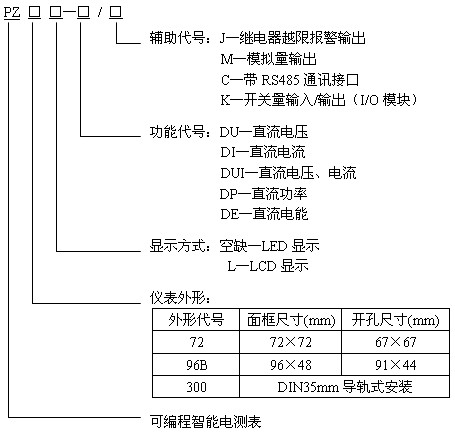

2.2 型號說明

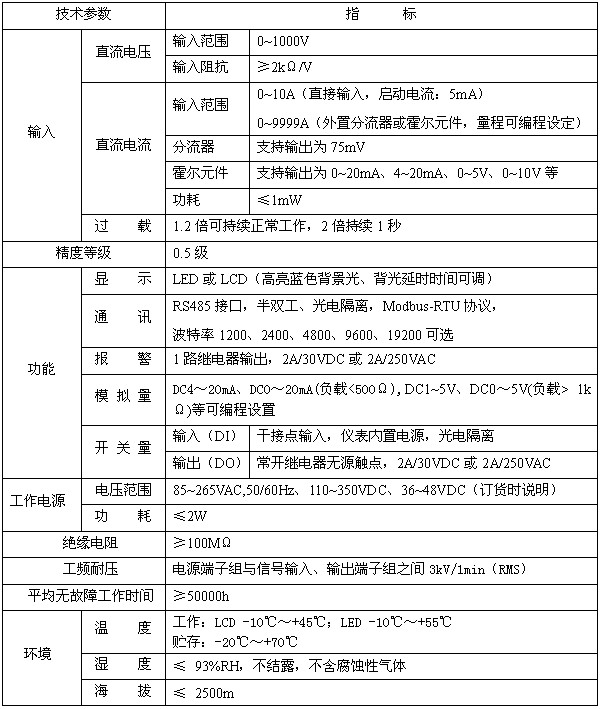

2.3 技術指標
2.4 產品規格
2.4.1 72型產品規格

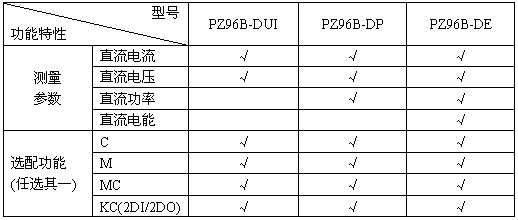

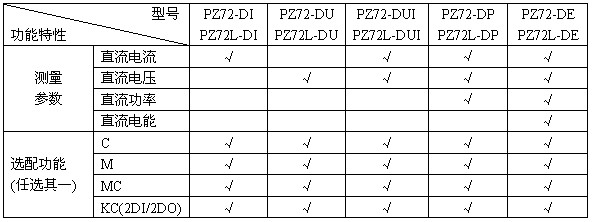

●功能一覽表
注：J(繼電器越限報警輸出)與第二路開關量輸出復用。
2.4.2 96B型產品規格
●功能一覽表
注：J(繼電器越限報警輸出)與第二路開關量輸出復用。

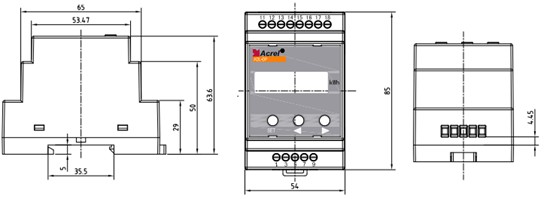

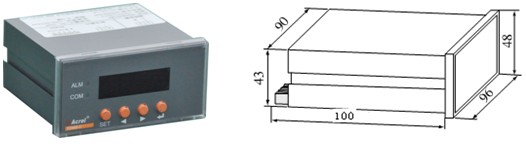

●外形及尺寸(mm)
2.4.3 300型產品規格

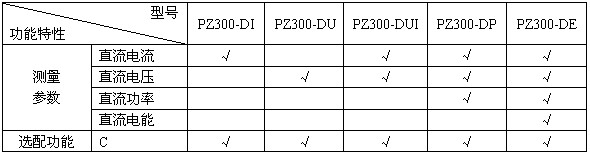

●功能一覽表
●外形及尺寸(mm)

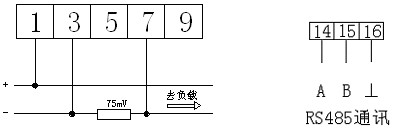

2.5 接線端子
2.5.1 72、96B型產品

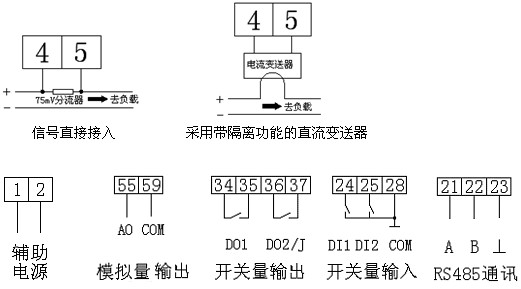

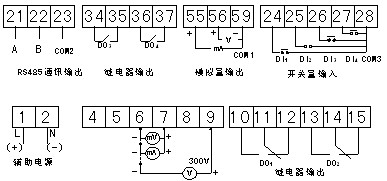

●電流表

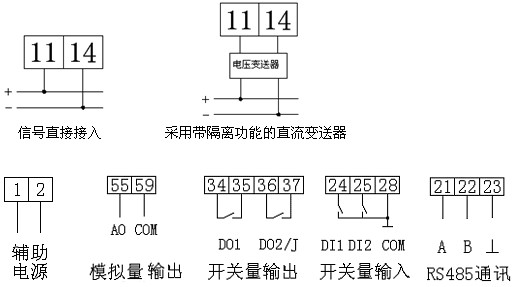

●電壓表

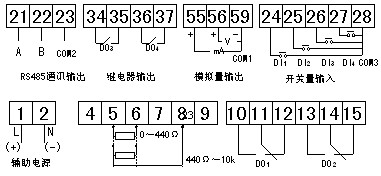

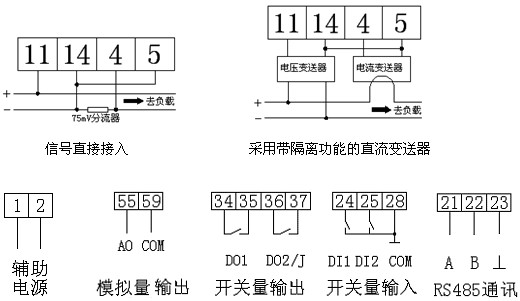

●多功能表
2.5.2 300型產品
●電流表
●電壓表

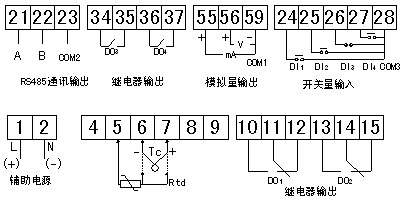

●多功能表

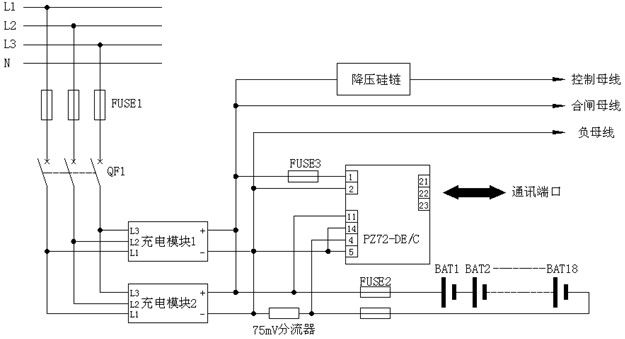

2.6 應用方案
3 PZ96B系列數顯控制儀表
3.1 概述
PZ96B系列數顯控制儀表是一種用于電力及工業自動化測量的智能儀表，集多種測量功能于一身，一表多用，可測量直流電流、直流電壓、各種類型熱電偶、熱電阻、電阻傳感器，帶DC24V電源輸出可給外部兩線式變送器直接供電。儀表帶有多種可選功能：RS485接口、模擬量輸出、開關量輸入、繼電器報警輸出等。廣泛應用于電力直流屏監測，工業自動化控制領域的壓力、溫度、位移等的測量和控制。

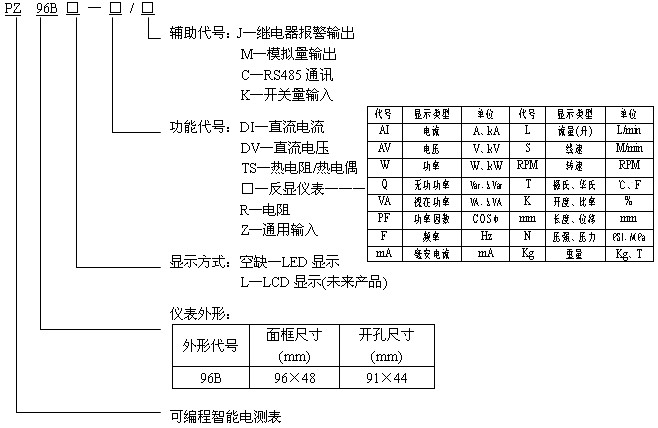

3.2 型號說明
3.3 產品特點
◆ 多用途通用信號輸入,有24V輸出，可接入2線式變送器
◆ 具有溫度傳感器斷線檢測功能
◆ 可選配變送功能和繼電器接點輸出
◆ 可選配4路開關量輸入，接受無源接點或光耦輸入方式

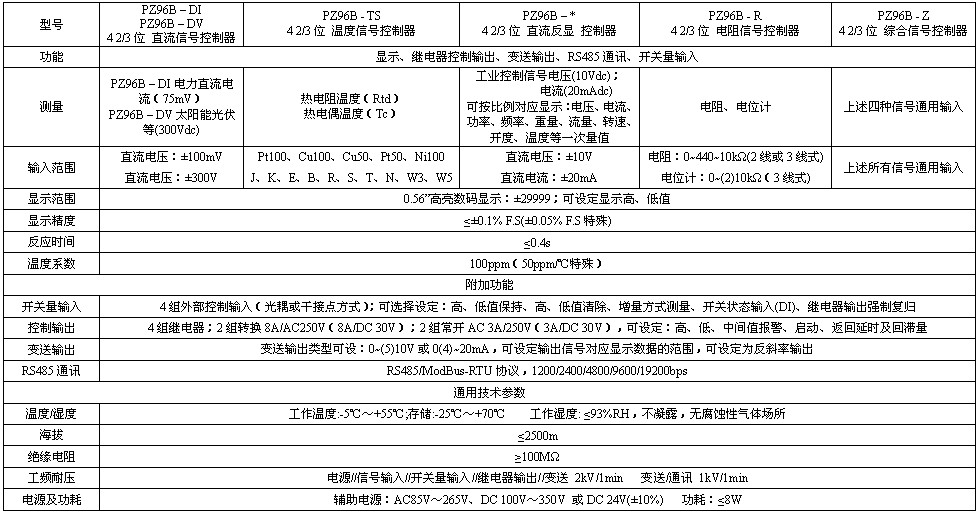

3.4 技術指標

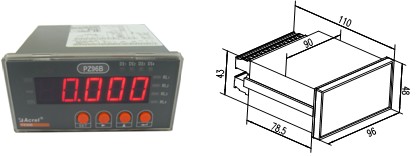

3.5 外形及尺寸(mm)

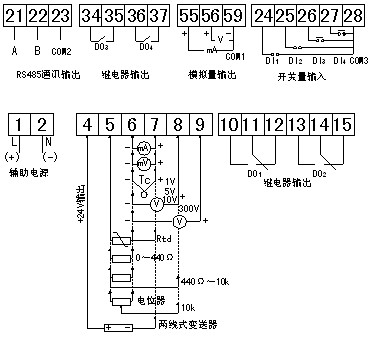

3.6 接線端子
3.6.1 PZ96B-DI、PZ96B-DV
3.6.2 PZ96B-TS
3.6.3 PZ96B-R
3.6.4 PZ96B-Z
