PZ系列交流檢測儀表
1 概述
該系列儀表采用交流采樣技術，能分別測量電網中的電流、電壓、功率、功率因數和電能等參數，可通過面板薄膜開關設置倍率。帶RS-485通訊接口，采用Modbus或Profibus協議；也可將電量信號轉換成標準的直流模擬信號輸出；或帶開關量輸入／輸出，繼電器報警輸出等功能。

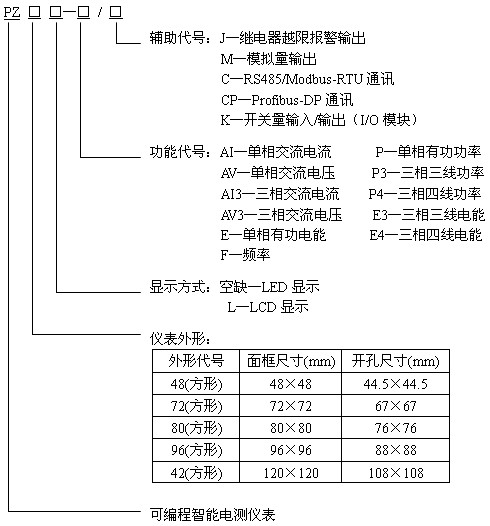

2 型號說明

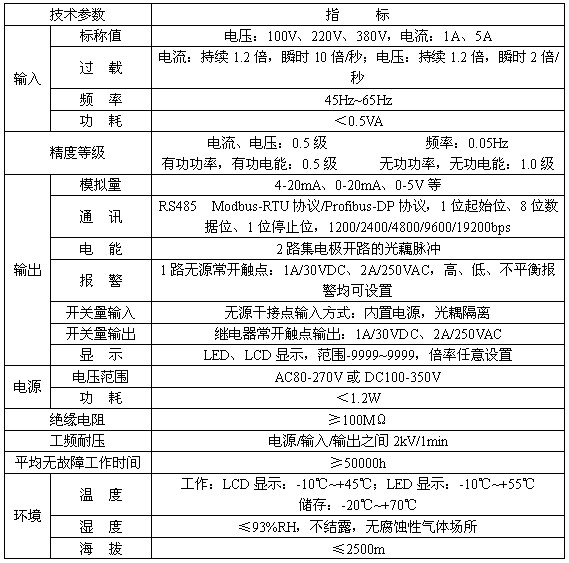

3 技術指標
4 產品規格
80型產品規格

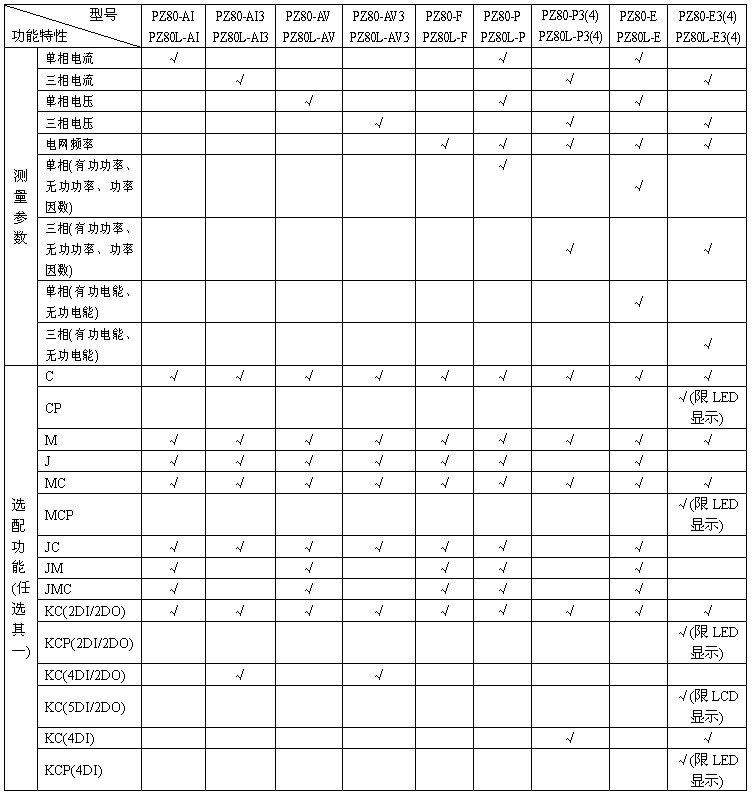

●功能一覽表
注：
1、J(繼電器越限報警輸出)與第二路開關量輸出復用；
2、PZ80(L)-E在選配KC(2DI/2DO)功能時無脈沖信號輸出端口；
3、PZ80(L)-E3(4)在選配KC(4DI)功能時具備1路有功電能脈沖信號輸出端口，在選配KC(2DI/2DO、5DI/2DO)功能時無脈沖信號輸出端口；
4、PZ80(L)-AI3、AV3最多可帶3路模擬量輸出。

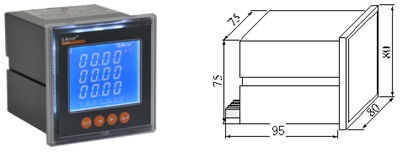

●外形及尺寸

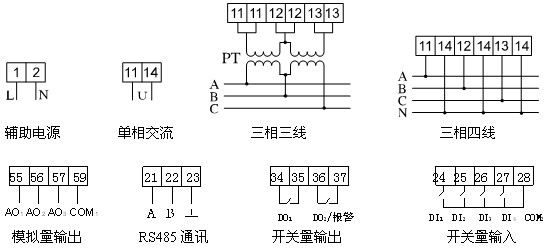

5 接線端子
●電流表
●電壓表（頻率表同單相電壓表）
●功率表

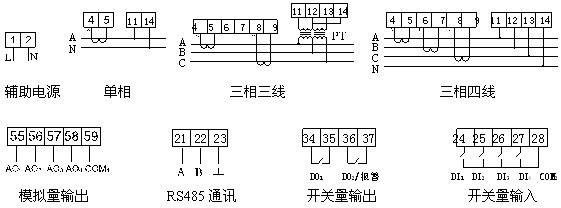

● 電能表
注1：適用于單相電能表及開關量為8DI/2DO的場合；
注2：適用于選配8DI/2DO的場合。

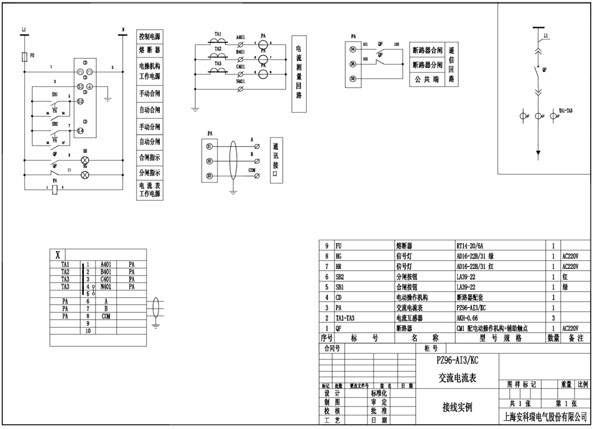

6 應用方案
