一、前言：
隨著信息時代的到來，在城市供水中，對于信息技術的應用需求十分迫切。對于生產來說，實現水廠供水系統自動化是保證供水安全、優質的關鍵，同時又是使供水生產實現科學性、高效性和合理性的有效措施；對于供水管理來說，實現供水企業內部協調一致是供水企業發展的關鍵，同時又是使供水企業更好地發揮供水作用、保證供水的發展的必不可少的手段。利用當今飛速發展的計算機技術、網絡技術、通訊技術、工業控制等先進的技術，把我們的供水現代化生產、管理推向一個新的高度，同時也對我們提出了更加嚴峻的考驗和更高的要求。
二、系統設計要求
1、整個系統設計全面、技術先進可靠，可運行于不同供水企業不同的環境。
3、整個系統能夠得到全方位的技術支持，保證系統長期的運行和持續的技術發展。
4、軟件設計具有開放式的結構，以保證系統的兼容性。
5、系統中各部分軟件、硬件均具有標準化的網絡接口或通訊協議，保證網絡運行的可靠性和通訊的連續、完整性。
6、整個系統使用方便，同時具有最高的性能價格比，保護供水企業的投資利益。
三、上位機監控軟件
《紫金橋組態軟件》是在PC機上開發的軟件系統，它以Windows 98/2000/NT/XP 中文平臺作為其操作系統，全中文界面，并充分利用了Windows的各種便利功能。
《紫金橋組態軟件》由開發系統和運行系統組成。
開發系統是《紫金橋組態軟件》的集成開發環境，軟件開發者在這個環境中完成界面的設計、數據庫點定義、動畫連接、硬件設備建立、網絡配置、系統配置等。該系統具有先進完善的圖形生成功能；數據庫中有多種數據類型，不但能合理地抽象控制對象，而且能非常簡單、方便地對數據的報警、趨勢曲線、歷史數據記錄、安全防范等進行操作；開發者利用其豐富的圖形控件和自定義圖庫功能，可以大大減少設計界面的時間；通過簡單而實用的腳本語言，開發者基本不需要編程經驗就可以設計完成實際工程；方便的硬件設備驅動和全面地支持國內國際工控底層設備，徹底實現工控現場的數據采集和監控功能。
運行系統是《紫金橋組態軟件》系統的實時運行環境，用于顯示開發系統中建立的動畫圖形畫面，并負責數據庫與硬件設備的數據交換。運行系統能實時而形象地反映現場的所有參數和實際情況；通過過程數據庫管理從工業控制對象采集各種數據；可把數據的變化用動畫的方式形象地表示出來，同時完成實時和歷史報警、歷史數據記錄、實時和歷史趨勢曲線等監控功能；可生成歷史數據文件，用于追憶歷史事件；靈活方便的組態式報表，可充分滿足用戶的各種報表需要。
四、供水監控系統

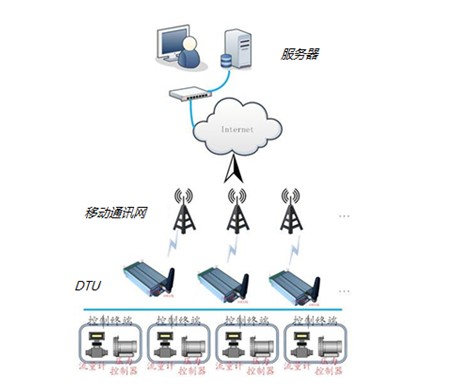

1.系統結構：

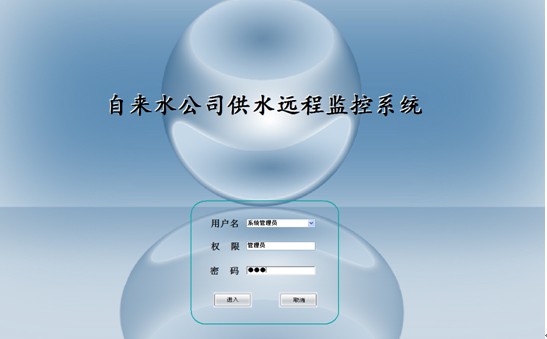

2.登錄界面：

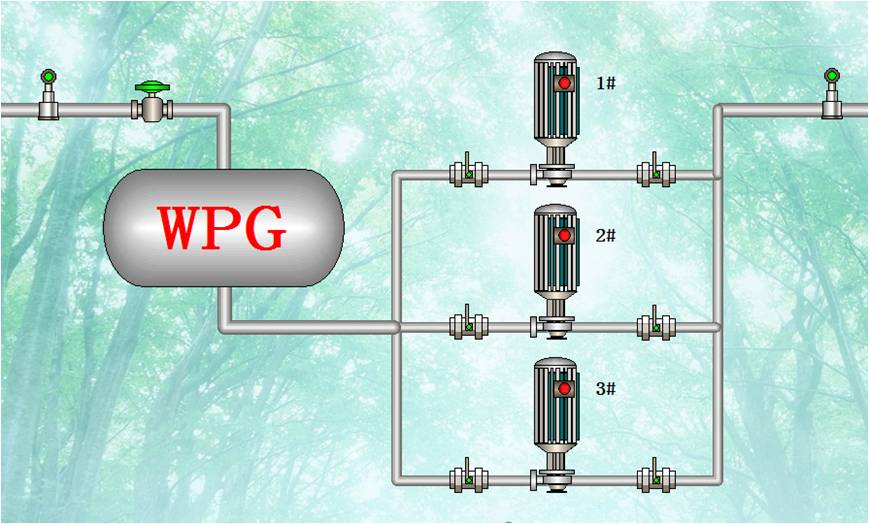

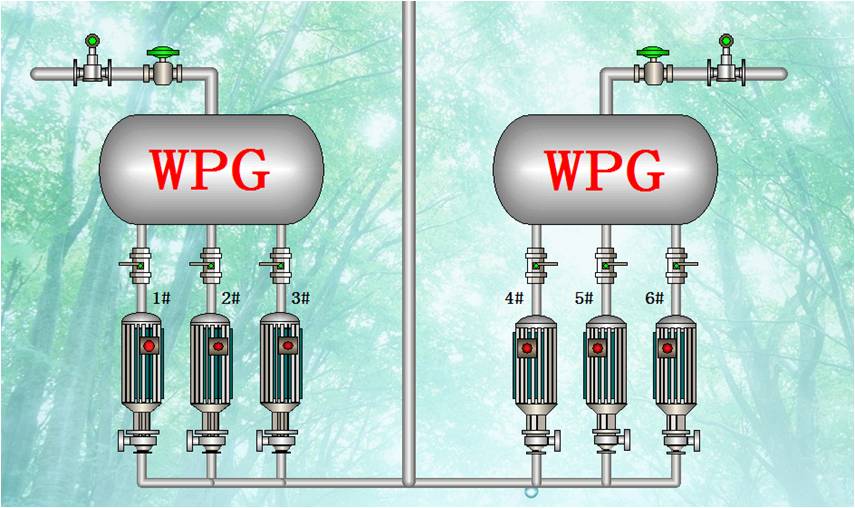

3.畫面顯示：提供整個供水系統各個環節的圖形展示，動態的顯示各部分運行情況，使系統更加全面和直觀；
4.實時監測功能：對供水現場的進水壓力、出水壓力、流量等參數進行實時監控；

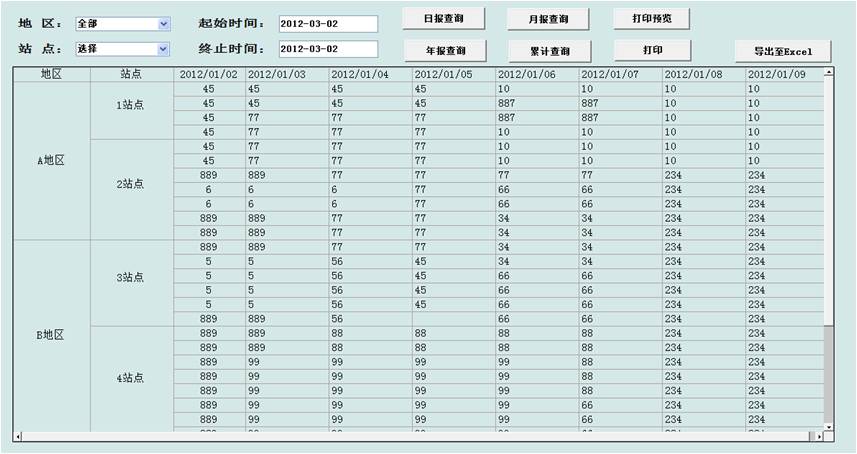

5.報表展示功能：強大的報表處理功能包括對整個供水的流量統計：日報、月報和年報，可以隨時查詢過去某天、月、年的用水量，利于對整個供水情況的掌握；
6.趨勢曲線功能：對進水壓力、出水壓力、流量等參數以趨勢曲線的形式展示出來，使用戶更加直觀的觀察各個參數的走勢和變化；
7.報警處理功能：提供整個系統異常狀況的報警，并且對供水生產其他環節的運行情況實施遠程監測，提供異常狀況的報警；
五、小結：
通過此系統，自來水公司能夠實時監控供水現場的情況；及時處理出現的緊急報警；報表通過對供水量的記錄，使得監控人員能夠對供水的高峰進行統計；對現場不斷切換的設備的運行時間進行累加統計，以掌握設備運行情況。此外，紫金橋組態軟件作為一個二次開發平臺，大大提高了系統的開發效率，使得系統提前投入使用，得到用戶好評。
|
