污水處理自控操作方法及注意事項
1. 如何打開/關閉工控機：
關閉計算機時點擊電腦桌面上的“開始”，然后選擇“關閉”，在里面選擇“關機”即可，如果想開機，將電腦操作臺上的“總電源”按鈕先關掉，再打開即可開機。

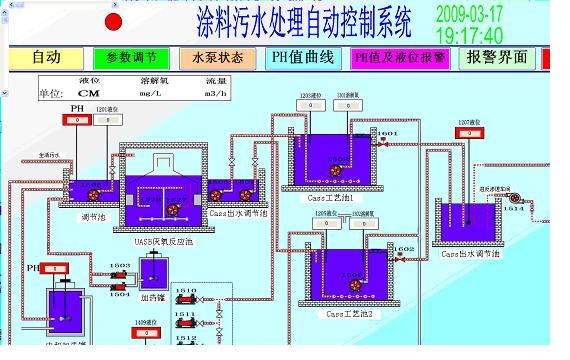

2. 如何進入操作畫面：
首先雙擊組態王快捷方式，然后右鍵點擊想要進入的項目文件，選擇“切換到運行方式”，點擊登錄圖案，輸入密碼123456，即可進入操作畫面。如果由于誤操作進入“開發系統”，它會提示輸入密碼，關閉此畫面退出，從新按要求操作即可進入正確畫面—“運行系統”。
3. 1#提升泵1啟動停止方法：
1#提升泵1分為手動和自動兩種，手動時將電控柜上的旋鈕打到“手動”檔上即可手動在電控柜上直接啟動/停止泵，自動時將電控柜上的旋鈕打到“自動”檔上，即可在電腦上操作，電腦上操作時，點擊泵狀圖案就會彈出1#提升泵1操作畫面，點擊“手動”時，可以在電腦上任意啟動/停止1#提升泵1，當點擊“自動”時，設備就會自動控制，不必人為操作。
4. 2#提升泵1啟動停止方法：
2#提升泵1分為手動和自動兩種，手動時將電控柜上的旋鈕打到“手動”檔上即可手動在電控柜上直接啟動/停止泵，自動時將電控柜上的旋鈕打到“自動”檔上，即可在電腦上操作，電腦上操作時，點擊泵狀圖案就會彈出2#提升泵1操作畫面，點擊“手動”時，可以在電腦上任意啟動/停止2#提升泵1，當點擊“自動”時，設備就會自動控制，不必人為操作。
5. 1#提升泵2啟動停止方法：
1#提升泵2分為手動和自動兩種，手動時將電控柜上的旋鈕打到“手動”檔上即可手動在電控柜上直接啟動/停止泵，自動時將電控柜上的旋鈕打到“自動”檔上，即可在電腦上操作，電腦上操作時，點擊泵狀圖案就會彈出1#提升泵2操作畫面，點擊“手動”時，可以在電腦上任意啟動/停止1#提升泵2，當點擊“自動”時，設備就會自動控制，不必人為操作。
6. 2#提升泵2啟動停止方法：
2#提升泵2分為手動和自動兩種，手動時將電控柜上的旋鈕打到“手動’檔上即可手動在電控柜上直接啟動/停止泵，自動時將電控柜上的旋鈕打到“自動檔”上，即可在電腦上操作，電腦上操作時，點擊泵狀圖案就會彈出2#提升泵2操作畫面，點擊“手動”時，可以在電腦上任意啟動/停止2#提升泵2，當點擊“自動”時，設備就會自動控制，不必人為操作。
7. 1#攪拌1啟動停止方法：
1#攪拌1分為手動和自動兩種，手動時將電控柜上的旋鈕打到“手動”檔上即可手動在電控柜上直接啟動/停止攪拌機，自動時將電控柜上的旋鈕打到“自動”檔上，即可在電腦上操作，電腦上操作時，點擊攪拌機狀圖案就會彈出1#攪拌1操作畫面，可以在電腦上任意啟動/停止1#攪拌1。
8. 2#攪拌1啟動停止方法：
2#攪拌1分為手動和自動兩種，手動時將電控柜上的旋鈕打到“手動”檔上即可手動在電控柜上直接啟動/停止攪拌機，自動時將電控柜上的旋鈕打到“自動”檔上，即可在電腦上操作，電腦上操作時，點擊攪拌機狀圖案就會彈出2#攪拌1操作畫面，可以在電腦上任意啟動/停止2#攪拌1。
9. 3#攪拌1啟動停止方法：
3#攪拌1分為手動和自動兩種，手動時將電控柜上的旋鈕打到“手動”檔上即可手動在電控柜上直接啟動/停止攪拌機，自動時將電控柜上的旋鈕打到“自動”檔上，即可在電腦上操作，電腦上操作時，點擊攪拌機狀圖案就會彈出3#攪拌1操作畫面，可以在電腦上任意啟動/停止3#攪拌1。
10. 1#攪拌2啟動停止方法：
1#攪拌2分為手動和自動兩種，手動時將電控柜上的旋鈕打到“手動”檔上即可手動在電控柜上直接啟動/停止攪拌機，自動時將電控柜上的旋鈕打到“自動”檔上，即可在電腦上操作，電腦上操作時，點擊攪拌機狀圖案就會彈出1#攪拌2操作畫面，可以在電腦上任意啟動/停止1#攪拌2。
11. 2#攪拌2啟動停止方法：
2#攪拌2分為手動和自動兩種，手動時將電控柜上的旋鈕打到“手動”檔上即可手動在電控柜上直接啟動/停止攪拌機，自動時將電控柜上的旋鈕打到“自動”檔上，即可在電腦上操作，電腦上操作時，點擊攪拌機狀圖案就會彈出1#攪拌2操作畫面，可以在電腦上任意啟動/停止2#攪拌2。
12. 1#鼓風機啟動停止方法：
1#鼓風機分為手動和自動兩種，手動時將電控柜上的旋鈕打到“手動”檔上即可手動在電控柜上直接啟動/停止泵，自動時將電控柜上的旋鈕打到“自動”檔上，即可在電腦上操作，電腦上操作時，點擊泵狀圖案就會彈出1#鼓風機操作畫面，可以在電腦上任意啟動/停止1#鼓風機。
13. 2#鼓風機啟動停止方法：
2#鼓風機分為手動和自動兩種，手動時將電控柜上的旋鈕打到“手動”檔上即可手動在電控柜上直接啟動/停止泵，自動時將電控柜上的旋鈕打到“自動”檔上，即可在電腦上操作，電腦上操作時，點擊泵狀圖案就會彈出2#鼓風機操作畫面，可以在電腦上任意啟動/停止2#鼓風機。
14. 硫酸電磁閥及硫酸PH設定：
硫酸電磁閥分為手動和自動兩種，手動時將電控柜上的旋鈕打到“手動’檔上即可手動在電控柜上直接啟動/停止閥，自動時將電控柜上的旋鈕打到“自動”檔上，即可在電腦上操作，電腦上操作時，點擊閥狀圖案就會彈出硫酸電磁閥操作畫面，點擊“手動”時，可以在電腦上任意開/關硫酸電磁閥，但是注意如果要自動運行須先看硫酸PH是否為所要求值,剛點擊“硫酸PH設定”時彈出的最小值和最大值可能都顯示0，等大約5S后就會出現先前設定的值，目前設定值為5—6，如須修改則點擊“硫酸PH設定”即可修改，PH設定之后點擊“自動”即可自動運行
15. 液堿電磁閥及液堿PH設定：
液堿電磁閥分為手動和自動兩種，手動時將電控柜上的旋鈕打到“手動”檔上即可手動在電控柜上直接啟動/停止閥，自動時將電控柜上的旋鈕打到“自動”檔上，即可在電腦上操作，電腦上操作時，點擊閥狀圖案就會彈出液堿電磁閥操作畫面，點擊“手動”時，可以在電腦上任意開/關硫酸電磁閥，但是注意如果要自動運行須先看液堿PH是否為所要求值,剛點擊“液堿PH設定”時彈出的最小值和最大值可能都顯示0，等大約5S后就會出現先前設定的值，目前設定值為7.5—8.5，如須修改則點擊“液堿PH設定”即可修改，PH設定之后點擊“自動”即可自動運行
16. 其他設備都在電控柜上直接操作
17. 報表生成系統中可進行歷史數據查詢：
首先點擊“報表生成系統”，然后點擊“報表菜單”，再點擊“歷史數據查詢”，再點擊“時間屬性”設定所要查詢的起止時間，再點擊“變量屬性”，再點擊右邊方框中的“本站點”,最后點擊“確定”即可查詢。
18. 實時曲線檢測和歷史曲線分析均可點擊瀏覽。
注意:1.在需要斷電時須先將電腦關機，然后切斷電源。
2.當電腦非正常關機時可能導致“組態王”中的項目丟失，這時可以先將電腦桌面上的“江山程序�。。。∥饎印边M行備份，既先“復制”再“粘貼”到桌面上，然后打開“組態王”單擊“文件”，再單擊“搜索工程”，再雙擊“桌面”，再雙擊“復件江山程序�。。�！勿動”再單擊“生產廢水處理組態王程序”即可把項目裝入。
3.硬盤C盤為系統盤，內有工作程序，勿打開或更改C盤內容。
|
