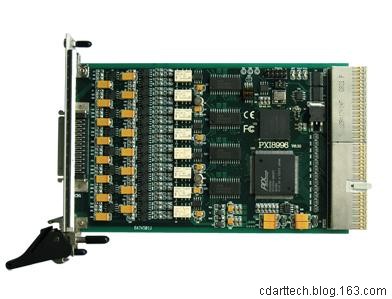

PXI8996 同步采集卡
192KS/s 24位 8路同步采集卡
●24位AD精度，每通道192KS/s同步采樣頻率
●雙端8路同步模擬量輸入，可支持多卡同步
●AD緩存：8K字FIFO存儲器
●AD量程：±10V、±1V
●倍頻模式：256倍、128倍、64倍
●采樣頻率*倍頻范圍：256000～13824000
●支持數字觸發
●PXI總線傳輸：支持主DMA和程序查詢方式
AD模擬量輸入功能
◆ 轉換器類型：AK5394AVS
◆ 輸入量程(Input Range)：±10V、±1V
◆ 轉換精度：24 位(Bit)
◆ 采樣速率(Frequency)：1KHz～192KHz
◆ 倍頻模式(Multi Frequency)：256 倍、128 倍、64 倍
◆ 采樣頻率*倍頻范圍：256000~13824000
◆ 物理通道數：8 通道
說明：軟件可選，通過設置采樣通道選擇陣列
◆ 模擬量輸入方式：8 路單端
◆ 通道切換方式：8 通道4芯片獨立工作
◆ 數據讀取方式：非空、半滿、中斷和 DMA方式
◆ 存諸器深度： 8K字（點）FIFO 存儲器
◆ 存儲器標志：滿、非空、半滿
◆ 時鐘源(Clock Source)：板內時鐘
◆ 觸發模式(Trigger Mode)：軟件內部觸發和硬件外觸發（簡稱后觸發）
◆ 觸發類型(Trigger Type)：邊沿觸發和電平觸發
◆ 觸發方向(Trigger Dir)：負向觸發、正向觸發、正負向觸發
◆ 觸發源（Trigger Source）：DTR(數字觸發信號)、PXI 總線上的 TRIG0、TRIG1、TRIG7、STAR 觸發源
◆ 觸發源 DTR輸入范圍：標準 TTL 電平
◆ 系統測量精度：0.01%
◆ 板卡時鐘振蕩器：10MHz
◆ PXI 總線時鐘：10MHz
