一、產品概述
MT-LUGB系列渦街流量計是利用液體振動原理而開發的一種新型流量計，廣泛應用在石油、化工、冶金、造紙等行業流體的計量，該流量計無可動部件，可靠性強、精度高、壽命長，可在很寬的流量范圍內精確測量液體的瞬時流量和累計流量。其不受介質溫度、壓力、粘度及組分的影響，同時不堵、不卡、不易結垢、耐高溫、高壓，安全防爆，適用于惡劣環境。流量計分一體化顯示和遠傳顯示，并可輸出脈沖信號或電流信號與微機聯網。
二、主要特點
1．結構簡單而牢固，無可動部件，可靠性高，長期運行十分可靠 。
2．安裝簡單，維護十分方便。
3．檢測傳感器不直接接觸被測介質，性能穩定，壽命長。
4．輸出是與流量成正比的脈沖信號，無零點飄移，精度高。
5．測量范圍寬，量程比可達1：10。
6．壓力損失較小，運行費用低，更具節能意義。
7．在一定的雷諾數范圍內，輸出信號頻率不受流體物理性質和組分變化的影響，儀表系數僅與旋渦發生體的形狀和尺寸有關，測量流體體積流量時無需補償，調換配件后一般無需重新標定儀表系數。
8．應用范圍廣，蒸汽，液體，旋進旋渦流量計氣體的流量均可測量。
三、工作原理

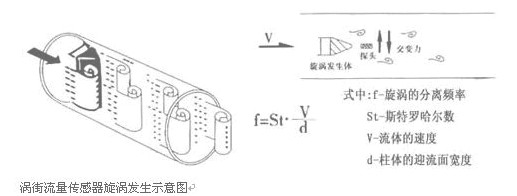

渦街流量傳感器是以卡門（Kaman）和斯特勞哈（Strouhsl）有關旋渦的產生和旋渦與流速關系的理論來測量流量的。當介質以一定速度流過三角柱體時，在三角柱體兩側后面產生一個交替排列的旋渦帶，稱之為“卡門渦街”（見下圖）。
由于旋渦發生體兩側交替產生旋渦，于是在發生體兩側產生壓力脈動，從而使檢測體產生交變壓力，封裝在探頭體內的壓電晶體元件在交變應力的作用下，產生與旋渦同頻率的交變電荷信號，放大器將這種電荷信號進行放大、濾波、整形、最后輸出頻率與介質流速成正比的脈沖信號（或轉換成4 ～20mA信號）,送至積算儀進行處理、顯示和控制。
一定雷諾數范圍內（2×104～7×106 ），旋渦的釋放頻率f與流體流速V及旋渦發生體的迎流面寬度d之間關系式為f=St?v/d，式中St 為斯特勞哈數，它是一個無量綱的系數，只要準確測出頻率f，就可以求得流體流速v，由v求出體積流量。
四、外形尺寸
| 表體型式 |
公稱通徑
mm |
壓力等級
mm |
L, mm |
G |
D
mm |
d1
mm |
N-d2 |
d
mm |
b
mm |
重量
kg |
| 常溫 |
高溫 |
|
法
蘭
卡
裝
式 |
15(20) |
2.5～4.0 |
66 |
280 |
500 |
65 |
- |
- |
15 |
- |
7.5 |
| 25 |
2.5～4.0 |
66 |
280 |
500 |
65 |
- |
- |
25 |
|
7 |
| 32 |
2.5～4.0 |
66 |
285 |
505 |
72 |
- |
- |
32 |
|
10 |
| 40 |
2.5～4.0 |
70 |
290 |
510 |
80 |
- |
- |
40 |
|
11 |
| 50 |
2.5～4.0 |
85 |
295 |
515 |
90 |
- |
- |
50 |
|
12.5 |
| 65 |
1.6～2.5 |
98 |
310 |
530 |
105 |
- |
- |
65 |
|
17 |
| 80 |
1.6～2.5 |
110 |
320 |
540 |
120 |
- |
- |
80, |
|
20 |
| 100 |
1.6～2.5 |
110 |
330 |
550 |
150 |
- |
- |
100 |
|
27 |
法蘭
連接式 |
125 |
1.6 |
250 |
323 |
545 |
245 |
210 |
8-φ18 |
125 |
26 |
22 |
| 150 |
1.6 |
300 |
335 |
555 |
280 |
240 |
8-φ23 |
150 |
28 |
24 |
| 200 |
1.6 |
320 |
370 |
590 |
335 |
295 |
12-φ23 |
200 |
30 |
31 |
| 250 |
1.6 |
320 |
400 |
620 |
405 |
355 |
12-φ25 |
250 |
32 |
40 |
| 300 |
1.6 |
320 |
420 |
640 |
460 |
410 |
12-φ25 |
300 |
32 |
48 |
