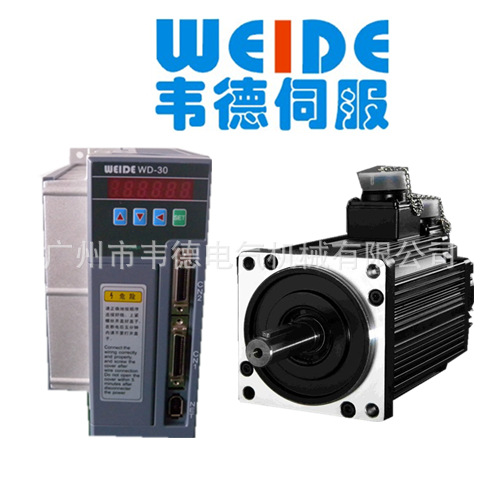

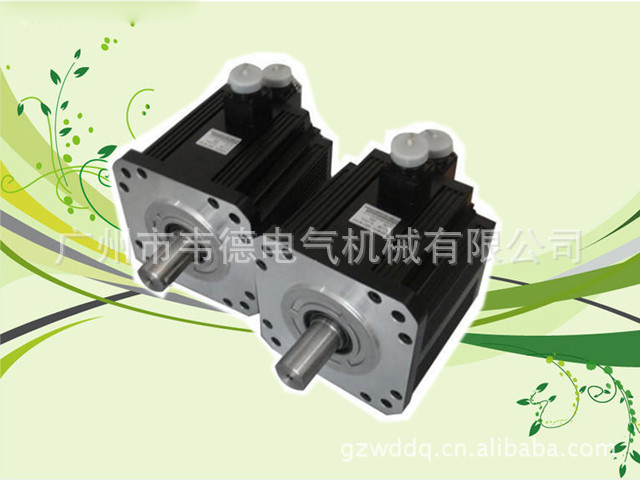

1.五位一體：位置 速度 扭力 定位 通訊控制
2.具備指令平滑功能 。
3.內建R232、485、422界面，最多254軸同時在線。
接口定義
電源端子TB
端子號 端子記號 信號名稱 功能
1 L1 主電路電源輸入 主回路電源輸入
2 L 單項或三項 端子220V 50HZ。
3 L3 注意：不要同電機
輸入端子U、V、
W 連接
4 PE 接 接 端子
5 W 伺服電機輸出 伺服電機輸出端
6 V 子必須與電機U、
7 U V、W 端子一一對
應。
9 r 控制電源輸入 控制回路電源輸
10 t 入端子220V50Hz
控制信號輸入/輸出端子CN1
端子號 信號名稱 端子記號 功能
18 輸入端子 COM+ 連接到外電源正極(+)
的電源正
極
10 伺服使能 SON 與電源負極(-)連接使能
11 警清除 ALRS 與電源負極閉合120ms 以上, 警清楚
12 CCW 驅動 FSTP 機器移動部分反時針超過限位時,與外
禁止 接電源負極斷開,電機不產生轉矩。
13 CW 驅動 RSTP 機器移動部分順時針超過限位時,與外
禁止 接電源負極斷開,電機不產生轉矩。
14 位置偏差 PCLR/SCI 清除位置偏差計數器，與外部電源負極
清零/ 內部 連接，就清楚了計數器。
速度選擇
15 指令脈沖 INH/SC2 與外部電源負極連接,脈沖信號無效,斷
禁止 開有效。
30 速度指令 SGEAR 與外接電源負極連接,第二電子齒輪比
取反第二 有效,在模擬速度方式下取反有效。
齒輪比
8 伺服準備 SRDY+ 當主電源接通，且沒有 警信號時，此
25 好 SRDY- 輸出（晶體管）導通。
26 伺服 ALM+ 當驅動器檢測到故障時，此輸出（晶體
27 警 AlM- 管）導通。
