英國ABI-BM8500電路板故障診斷系統產品彩頁資料下載
英國ABI-BM8500電路板故障檢測儀特點：
集成電路及電路板的標準測試功能
數字及模擬集成電路的功能測試
動態及靜態測試
適合單點量測
自動化測試程序
可由使用者設計的操作軟件
英國ABI-BM8500電路板故障檢測儀簡介：
英國ABI公司的BM8500是一個獨特的多功能且易于使用的獨立測試系統. 它提供了全面性電路板檢測功能, 可幾乎含蓋了任何類型的電路板的檢測能力.
無論在電路板的設計驗證, 生產測試, 半導體器件測試, 生產或是一般維修保養, 以及是否你的電路板是模擬還是數字的電路板, 或者是混合型的電路板, BM8500都會是最終極的診斷工具.
針對您所有的測試要求所提供的完美解決方案...
對于現今電子業界的快速變化，求新、求變的市場需求特性，無論是工作在設計，生產，試驗或故障的情況都在向電子工程師提出了各項的挑戰。電子電路變得更快，更小，更便宜和更復雜。在測試和維修的成本效益也變得相對性的提高很多。因此，您的測試設備是否能因應你的需求，而來挑戰這一連串爆發性的技術改革變化。如果你了解到的這個問題，你已在尋求解決方式的路上了
盡管目前的電子技術日新月異，但其故障情形的基本性質仍是相同的。故障的集成電路(ICs) 它會無法正常動作的.，故障的二極管會呈現開路或短路的狀態，故障的電容器有時會呈現短路的故障現象。現今會造成電路板上焊橋的情況跟10年前的是相同的情形。但今天我們必須快速的找到這些故障點。 “具高經濟效益的維修工作” 的重心并不在于能不能修復電路板，而是在于需要花費多少的時間以及人力來修復一片電路板。
以經濟學來說，維修費用也必需包括其測試設備。而BM8500在其廣泛的應用上具有相當高的成本效益。它包含了一個完整的高規格儀表控制軟件，且易于工程師來操作應用。硬件是安裝在一個堅固的機箱內，并包含了一個高規格且以微軟的Windows為操作系統的PC。而BM8500是一個模塊化系統，因此可以為特定應用進行客制化的配制。
數字集成電路測試功能模塊(BFL)
在BM8500中提供了兩個數字集成電路功能測試模塊,其具有128個量測通道,可提供多種的量測功能.這些通道可提供全面性故障診斷能力,包括數字集成電路功能測試(在線/離線測試).集成電路接腳的連接狀態和電壓值的量測,并連同在無電源供給的情形下使用的VI曲線的測試功能.
模擬集成電路測試功能模塊 (AICT)
在模擬集成電路測試儀中允許模擬集成電路和分立集成電路 (Discrete Components)進行功能測試。所有常見的模擬集成電路皆可以測試，系統會依照集成電路在PCB上的電路型態來作功能測試，不需要編輯程序或參考電路圖。在AICT模塊中還包括了完整的V-I曲線測試功能，電路板或集成電路可在無電源供給的情形下，得到清楚易懂的圖形化測試結果。
綜合型基礎儀表模塊 (MIS)
在MIS儀表模塊中，提供了多種高規格的測試及量測用的儀表功能在同一模塊之中。此種設計方式，適合用于教育及一般用途的電子量測使用。其模塊提供了頻率/事件計數器，數字存儲式示波器，信號產生器，雙信道的數字電表，固定式電源供應器及通用型的I/O接口。且操作者可以利用軟件的自定儀器平臺功能，來設計客制化的儀器操作接口。
數字可調式電源供應器模塊 (VPS)
此模塊可提供集成電路或電路板在進行測試時所必要的電源。其具有三組可調式電源輸出，并同時具有過電壓及過載保護功能。
英國ABI-BM8500多功能電路板故障診斷工作站培訓用電路板
一個訓練有素的工程師會比一位新手在工作上來的有效率，這是眾所皆知的. 對于ABI的測試產品，為了讓ABI的客戶能夠有效的利用ABI的產品設備，其關鍵點就是要讓使用者認識它所有的功能。就是因為抱持著這種態度，ABI已針對所有的客戶開發出完整的培訓方式.
這個方式是針對BM8500此產品特別設計的電路板為平臺. 經由電路板上不同的控制功能，來提供不同的故障現象，讓使用者學習到電子學的原理和獲取電路修復的知識技術. ABI已提供培訓人員一份以測試程序 (TestFlow)的形式所呈現的指南，內容包含了詳細的說明及解釋.
此培訓方式已在業界被廣泛的使用，其好處是在于用戶可以用自己的步調來培訓自己或是工程人員，而可由此來應用在其它的更廣泛的工作類型上. 而此培訓方式也是許多在世界各地的大學或是技術學院教育課程的一部份.
準的測試附件(夾具)
BM8500提供全系列的測試線及夾具，適用于所有的產品模塊使用。
數字集成電路測試模塊的測試附件
1 x 64 way test cable
1 x 64 way split test cable
1 x BDO cable assembly
1 x short locator cable assembly
1 x ground clip
1 x PSU lead set
1 x V-I probe assembly
綜合型基礎儀表模塊的測試附件
2 x DSO probes
1 x yellow probe and cable
1 x blue probe and cable
1 x black probe and cable
1 x universal I/O cable (not terminated)
1 x 64 way test cable
1 x 64 way split test cable
1 x BDO cable assembly
1 x ground clip
1 x PSU lead set
1 x V-I probe assembly
模擬集成電路測試模塊的測試附件
1 x 24 way test cable
1 x 24 pin test clip
1 x yellow probe and cable
1 x blue probe and cable
2 x pulse leads
2 x ground leads
3 x discrete leads
1 x SMT tweezer set and adapters.
DIL Test Clips (0.3" gauge - 8, 16, 20, 24 pin, 0.6" gauge - 24, 40 pin) Automatic out-of-circuit adapter
40 pin ZIF socket for out-of circuit testing of ICs. SOIC and PLCC adapters available.
選配的測試附件(夾具)

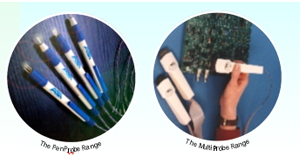

MultiProbe Range (排針型測試探棒)
0.050" pitch 10 pin (SOIC and PLCC) and 0.100" pitch 8 pin (DIL).
PenProbe 4-piece Set (筆型測試探棒)
Type 1 (3 pin transistors, SOT23 and similar), type 2 (3 pin transistors, TO72 and similar), type 3 (3 pin transistors, TO220 and similar), type 4 (3 pin transistors, TO92 and similar)
SOIC test clip and cable set (表面粘著型集成電路夾具)
8,14,16 pin narrow and 20, 24, 28 pin wide
PLCC test clip and cable assembly (PLCC型集成電路夾具)
20, 28, 44, 52, 68 and 84 pin
QFP test clip and cable assembly (QFP型集成電路夾具)
100, 144, 160, 208 pin

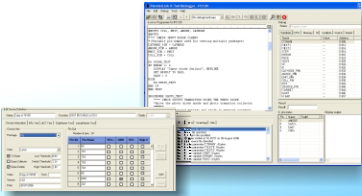

Premier 操作軟件
此操作軟件是專為SYSTEM8 所設計的完整的控制軟件. 其內部還提供了最先進的測試演算. 其軟件可提供下列專業的軟件管理功能:
User access manager (使用者權限管理功能)
TestFlow automatic test manager (測試程序編輯功能)
Instrument design manager (儀器平臺編輯功能)
Instrument menu manager (儀器清單管理功能)
Custom calculator functions (自定計算公式功能)
Flexible data logger (數據記錄功能)
標準測試程序功能 (TestFlow)是整個SYSTEM8系統的主要概念，利用這種方式不僅加速了整個測試及故障定位的工作，另外，也可讓半熟練的工程人員來進行操作.
標準測試程序功能 (TestFlow) 可以將電路板的故障定位工作，轉換成一個循序漸進的標準程序，并降低量測的不準確性并且記錄所有的量測參數. 技術工程人員可以自行編寫一個標準的測試程序，或經由TestFlow為特定的電路板設定標準的量測步驟及記錄量測的結果. 工程人員也可以加入電路圖或實際的電路板圖片，甚至是加入一些指示來幫助檢測工作的進行. 半熟練的工程人員只需要按步就班的依指示及圖示來操作設備，便可以完成所有的檢測工作.
標準測試程序功能 (TestFlow)可提供故障檢測記錄，可用來比對好壞電路板的差異性. 所有的測試點、測試方式、操作說明及報告結果及統計功能皆以一個容易遵循的格式呈現.
PremierLink 軟件(選配)
PremierLink軟件是一個選配的軟件包. 它可以允許使用者自行建立新的測試集成電路到集成電路測試數據庫中，或是新增一個新的功能測試以配合新的電路板量測應用.此軟件功能可以用來查詢已有的ABI集成電路數據庫的ASM程序，也可用此軟件專用的程序語言 (PLIP)來建立一個新的集成電路程序. 此程序語言是一個高階的程序語言，且適合用來編輯模擬和數字集成電路的測試程序.
集成電路數據庫的編輯功能及集成電路的參數定義.
PLIP高階程序語言可提供新一代的集成電路的功能測試.
可整合進入SYSTEM8 的集成電路數據庫中.
具編譯功能(Compiler), 除錯功能(Debugger)及動態的訊息功能
英國ABI-BM8500多功能電路板故障診斷工作站使用場合為何?
隨著客戶由航空仿真器的制造商到重金屬工業公司，由集成電路制造商到科技大學及技術學院，BM8500及SYSTEM8 相關系列的產品，在每個技術領域及世上每一個角落，都在不斷的展現它功能的多樣性及不同應的彈性. 有很多的維修中心都配備了BoardMaster以維時良好的維修完善率及維修能力，而這些維修中心的客戶廣泛的包含了: 電信、交通及一般的消費產品. 感謝全世界許多的經銷合作伙伴及網絡，讓許多遍布全球的陸軍、空軍及海軍單位都在使用BM8500.
進階應用 : 大量及最終的在線測試應用
BM8500對于數量大及須保持高度質量的電路板檢測工作，它可以提供最佳的檢測方案. 它的最終目的是在于確保電路板通過軟件的設置標準，以確保整體的性能在標準之上. 我們可以利用不同模塊的特殊功能，來達到不同應用的需求. 例如: 我們可以利用綜合型基礎儀器模塊 (MIS)來收集并紀錄所量測的數值波形，并利用數字集成電路測試模塊 (BFL)來提供電路板多個接點的控制信號，并經由標準程序功能 (TestFlow)的軟件功能，來整合在一連串的量測流程之中，并將其量測所得的過程記錄成報告的形式，可供日后的數據檢核之用. 如果有任何的應用問題，可以直接與ABI的技術人員進行討論.
BM8500 的產品規格
Digital IC Test 數字集成電路測試功能
具128個量測信道 (64信道X2組模塊). 八組輸出隔離信號. 一組5V / 5A的電源供給輸出. 可進行集成電路的功能測試、電壓量測、接腳連接測試、溫度指數及V-I曲線量測. 內建邏輯時序信號量測功能、EPROM 數據比對功能、數字集成電路搜尋功能等. 并可針對數字邏輯位準進行調整，另外可自動定位集成電路接腳及電路狀態比對功能.
Analogue IC Test 模擬集成電路測試功能
具有24組測試信道及外加一組的分離集成電路測試信道. 內建集成電路數據庫可量測模擬放大器、比較器、光耦合器、晶體管、二極管及特殊功能的集成電路. 可針對模擬集成電路進行功能測、連接狀態測試及電壓量測. 并具有自動定位集成電路接腳及電路狀比對功能.
Digital V-I Test 數字式V-I曲線測試功能
具128 量測信道 (64信道X2個模塊). 可調整量測信號電壓范圍. 針對數字集成電路可達到有效的量測結果.
Analogue V-I Test 模擬式V-I曲線測試功能
具有24 量測通道及外加二組獨立量測通道. 其具有可調頻率、可調電壓、可調輸出阻抗及選擇量測波形功能. 并可選擇波形顯示模式: V-I、V-T及I-T三種顯示模式. 二組同步可變脈寬的信號輸出. 內建量測線路補償功能. 具有外接盒可供選配.
Matrix V-I 矩陣式V-I測試功能具有24組矩陣式的量測通道. 單一波形多重顯示的方式，并可直接進行量測波形的比對功能，并以條狀圖的方式來顯示各信道信號的差異百分比.
Graphical Test Generator 數字時序編輯功能
具有128個信號信道可供編輯數字時序信號. 每個通道可設定輸出、輸入及雙向狀態. 并可讀取數字向量信號、并且儲存之后再進行比對.
Floating Digital Multimeter 雙信道萬用電表功能
具二組自動換文件的量測通道，可量測DC及AC電壓信號達400V，可量測DC及AC電流信號可達2A. 阻抗量測可達20M奧姆.各信道具有統計功能，可顯示最大值、最小值及平均值. 另外提供一組計算器，可針對所量測到的數值進行實時的計算并記錄
.
Universal I/O 通用型輸出/輸入信道功能
具有四組模擬信號信道及四組數字信號信道. 模擬信號信道可設定成為電壓輸出、電壓量測、電流輸出及電流量測四種工作模式. 其電壓范圍為 -9V to +9V，而電流范圍可達20mA. 數字信號信道可設定為輸出邏輯HIGH、邏輯LOW或是偵測目前信道的信號邏輯狀態，其輸出及輸入能力是以TTL位準為標準.
Short Locator 短路電阻量測功能
3具有三段低電阻量測范圍，可以圖示及聲音來判斷目前短路的位置.
Auxiliary Power Supply 固定型電源輸出功能
具三組固定式的電源輸出，分別為: 5V / 0.5A輸出，+9V / 100mA輸出及-9V / 100mA輸出. 各信道都具有電流值監測功能.
Variable Power Supply 可調型電源輸出功能
邏輯電源輸出的可調電壓范圍為2.5V到6V 并具有過電壓跳脫功能. 另外有可調式的正負電源輸出，其可電壓可調范圍為-24V
到+24V. 其輸出電流能力可達1A.
