　ASJ系列數字式量度繼電器

1 概述
　　ASJ系列數字式量度繼電器（以下簡稱繼電器），采用32位高性能CPU，實時采樣三相交流電流、三相交流電壓信號，采用有效值計算方法，在較寬的頻率范圍內實現了較高精度的測量。集成有多種保護功能，僅需簡單選擇即可實現保護的投入或退出、報警或跳閘；精度高、功耗小、動作快、返回系數高、無抖動，可用于需要電壓監控（電壓型：如發電機、變壓器和輸電線的繼電保護等）或電流監控（電流型：如電動機、變壓器和輸電線的過負荷和短路保護線路中）的場合，作為過電壓、欠電壓、過電流、欠電流、過頻率、欠頻率保護的閉鎖動作元件或啟動元件。

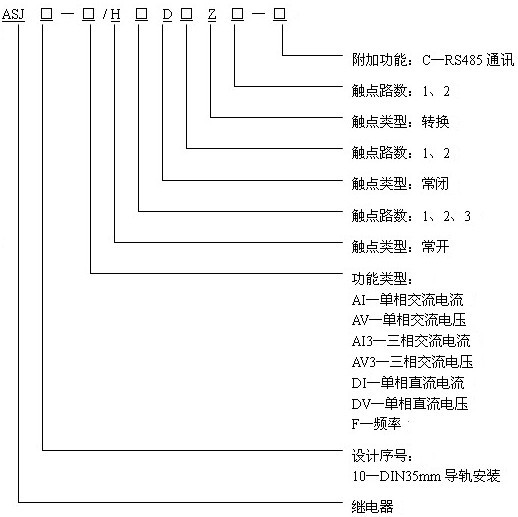

2 型號說明

3 通用技術條件

4 產品特性

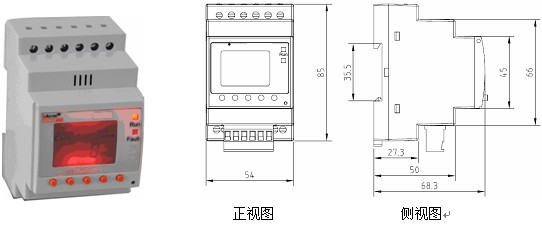

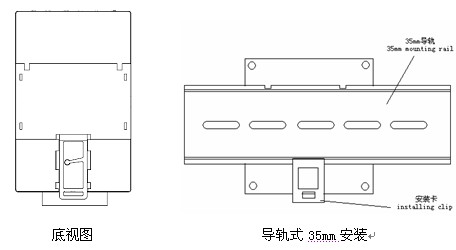

5 外形及尺寸(mm)

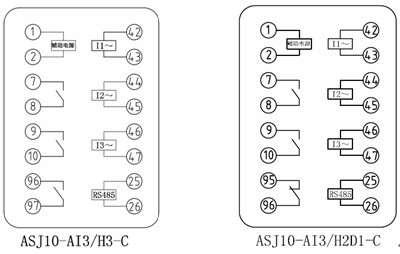

6 接線端子

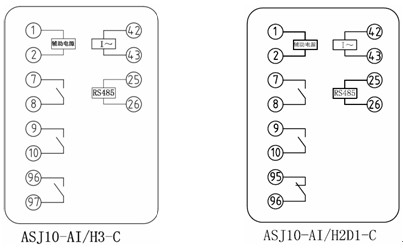

　　電流繼電器

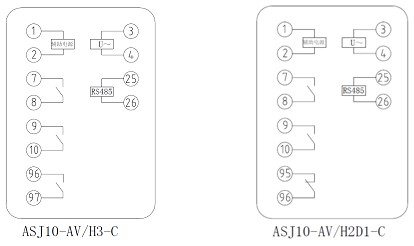

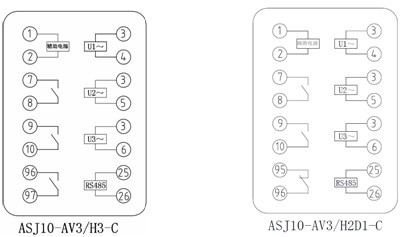

　　電壓繼電器

　　頻率繼電器

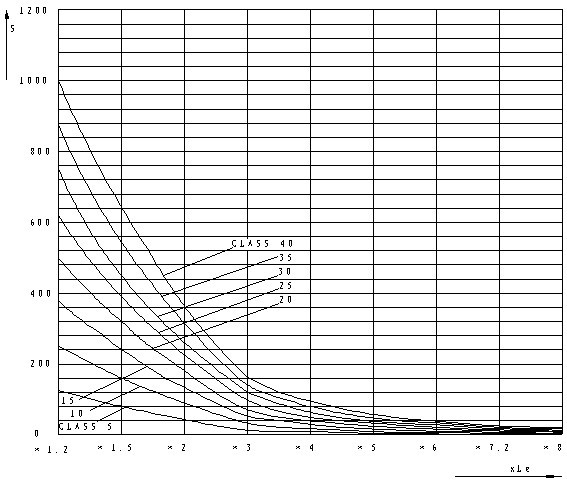

7 過載保護電流—時間對照表及曲線圖

8 應用方案示例

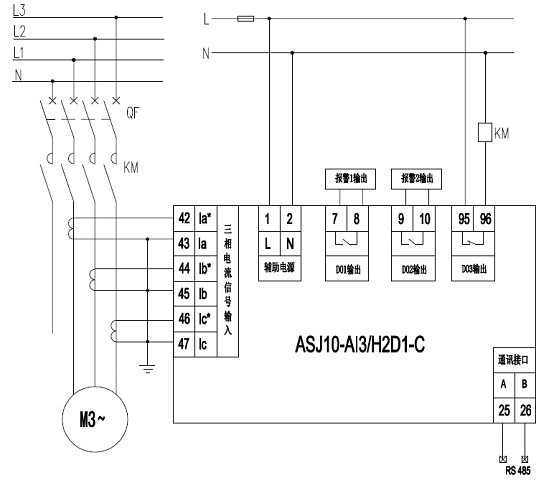

　　示例一  ASJ10-AI3在電動機保護中的應用

　　ASJ10-AI系列是一款能夠監視負載的監視繼電器，適用于需要進行電流保護的場合，如電動機、變壓器和輸電線的過負荷和短路保護線路中，隨時監視負載的電流狀況，能對負載的多種故障狀態進行保護，一旦發生故障，能及時將負載從系統中切除，從而起到保護作用。

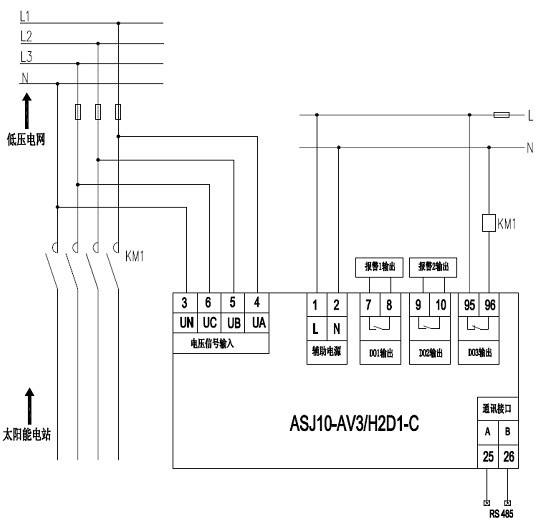

　　示例二  ASJ10-AV3在光伏發電中的應用

　　ASJ10-AV系列是一款適用于監視三相饋電主電路的監視繼電器，它連接在饋電網、分散的電源系統和公共電網之間，一旦發現電網故障，ASJ10-AV能將發電系統從公共電網中斷開，從而起到保護作用。

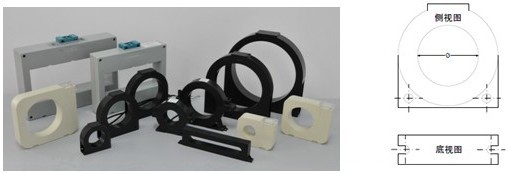

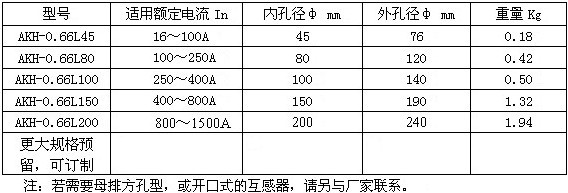

9 附件(剩余電流互感器)

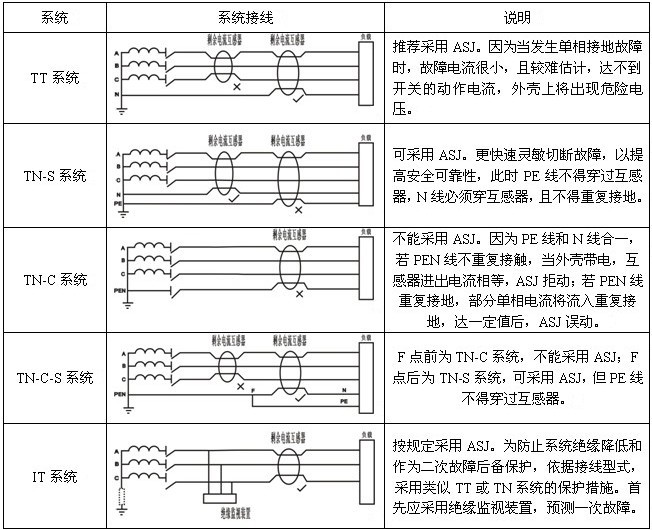

10 應用方案
　　1）該裝置主要應用于系統保護，作為直接電擊、間接電擊、電器火災以及分級保護的防護。在直接電擊防護中只作為補充防護，此時額定剩余動作電流不超過30mA•S。
　　2）下列設備和場所必須安裝保護裝置：移動式電器設備及手持式電動工具、生產用的電器設備、施工工地的電氣機械設備、安裝在戶外的電器裝置等（詳見GB13955）。
　　3）額定剩余動作電流應充分考慮系統正常泄漏電流值。一般不小于正常實測泄漏電流最大值2-4倍：分支線4倍；支線2.5倍；干線2倍。根據經驗公式：
　　單相回路：I△n≥In/2000（照明）
　　三相回路：I△n≥In/1000（動力或動力照明混合）式中In為線路最大供電電流。
　　4）為了保證分級保護動作的選擇性，上下級間的電流和時間配合應符合下列規定：
　　I△n1（上級）≥I△n2（下級）
　　tF（上級ASJ返回時間）＞tFa（下級ASJ分斷時間），時間差不小于0.2S。
　　一般分支線和末端：30～100mA、≤0.1S；支線：300～500mA、0.2～0.8S；干線：500~1000mA、≤2S。
