產品名稱：
|
6.6 GHz矢量信號分析儀, 配有RF表模式
|
|
型 號：
|
NI PXIe-5663E
|
|
價 格：
|
0.00
|
|
品 牌：
|
|
|
|
|
- 10 MHz到6.6 GHz的頻率范圍
- 50 MHz瞬時帶寬 (3 dB)
- 80 dB典型的無寄生動態范圍 (SFDR)
- 1 GHz頻率時, <-158 dBm/Hz典型噪聲本底
- 借由RF表模式, 實現快速、確定的配置改變
概覽：
配有高瞬時帶寬的NI PXIe-5663E 6.6 GHz RF矢量信號測試儀，專為自動化測試而優化。結合高性能PXI控制器和高速PCI Express數據總線，該矢量信號分析儀執行明顯快于傳統儀器的常見自動化測量。
啟用RF表模式的NI PXIe-5663E矢量信號分析儀，可通過RF配置中快速、確定的改變提高多帶測量速度，進而大幅度縮減測試時間。

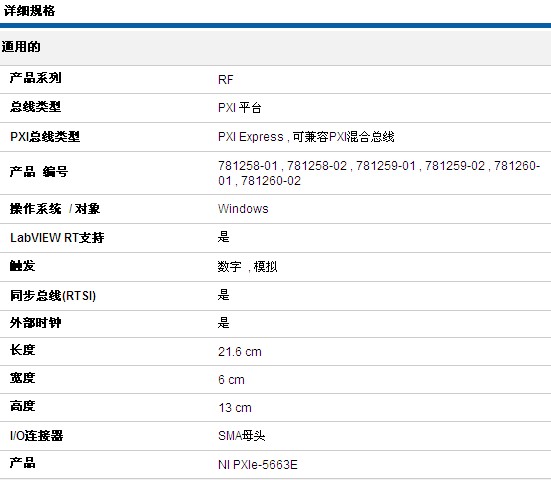

| 通用的 |
| 產品系列 |
RF |
| 總線類型 |
PXI 平臺 |
| PXI總線類型 |
PXI Express , 可兼容PXI混合總線 |
| 產品 編號 |
781258-01 , 781258-02 , 781259-01 , 781259-02 , 781260-01 , 781260-02 |
| 操作系統 / 對象 |
Windows |
| LabVIEW RT支持 |
是 |
| 觸發 |
數字 , 模擬 |
| 同步總線(RTSI) |
是 |
| 外部時鐘 |
是 |
| 長度 |
21.6 cm |
| 寬度 |
6 cm |
| 高度 |
13 cm |
| I/O連接器 |
SMA母頭 |
| 產品 |
NI PXIe-5663E |

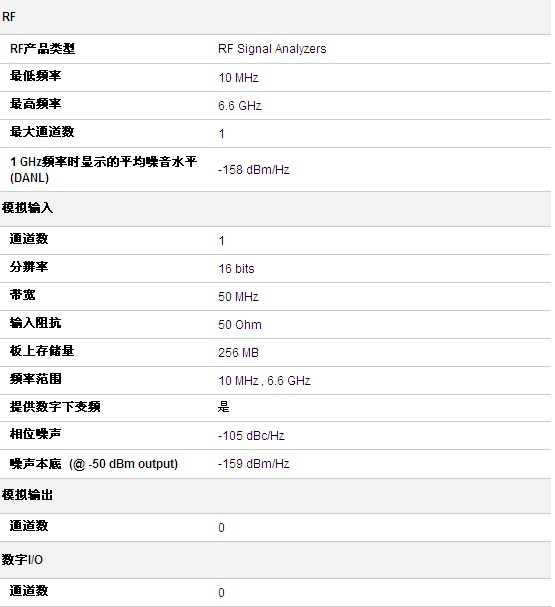

| RF |
| RF產品類型 |
RF Signal Analyzers |
| 最低頻率 |
10 MHz |
| 最高頻率 |
6.6 GHz |
| 最大通道數 |
1 |
| 1 GHz頻率時顯示的平均噪音水平 (DANL) |
-158 dBm/Hz |
| 模擬輸入 |
| 通道數 |
1 |
| 分辨率 |
16 bits |
| 帶寬 |
50 MHz |
| 輸入阻抗 |
50 Ohm |
| 板上存儲量 |
256 MB |
| 頻率范圍 |
10 MHz , 6.6 GHz |
| 提供數字下變頻 |
是 |
| 相位噪聲 |
-105 dBc/Hz |
| 噪聲本底 (@ -50 dBm output) |
-159 dBm/Hz |
| 模擬輸出 |
| 通道數 |
0 |
| 數字I/O |
| 通道數 |
0 |
|
|
|
