1 概述
BD系列電力變送器是一種將電網中的電流、電壓、頻率、功率、功率因數等電參量，經隔離變送成線性的直流模擬信號或數字信號裝置。產品符合GB/T13850-1998、IEC-688標準。

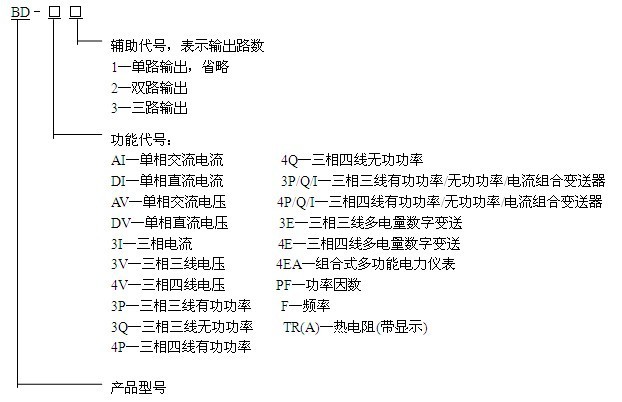

2 型號說明

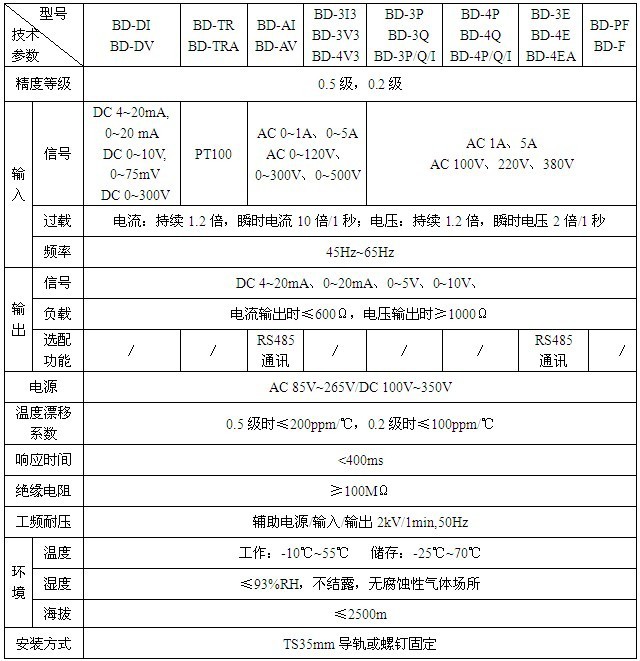

3 技術指示
4.4 接線端子

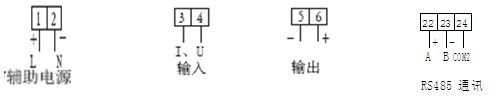

●BD-DV、BD-DI

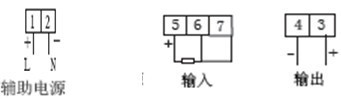

●BD-AV、BD-AI

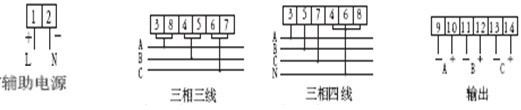

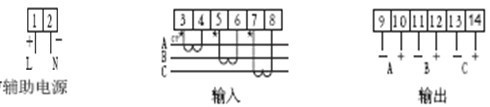

●BD-3I3
●BD-3V3、BD-4V3

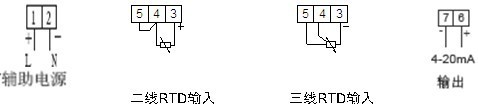

●BD-TR
●BD-TRA
●BD-PF
●BD-F

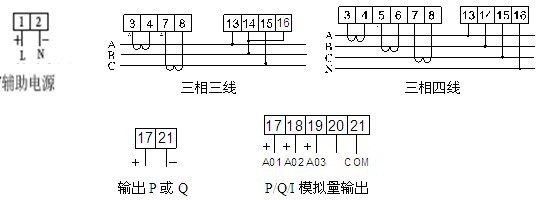

●BD-3P、BD-3Q、BD-3P/Q/I、BD-4P、BD-4Q、BD-4P/Q/I

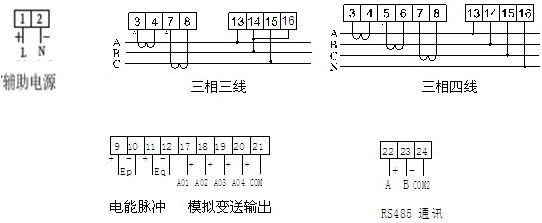

●BD-3E、BD-4E、BD-4EA

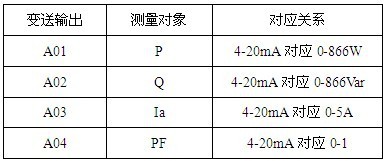

例如：4路變送輸出對應關系
5 外形尺寸

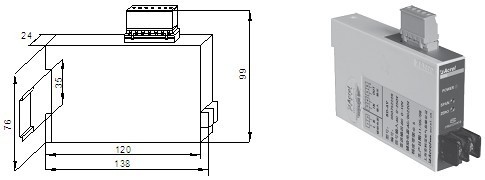

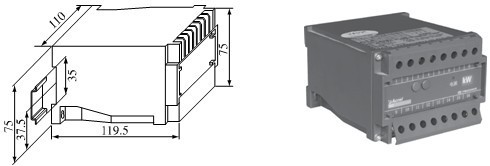

●BD-AI、BD-AV、BD-DI、BD-DV、BD-TR外形尺寸如圖1所示：
圖1

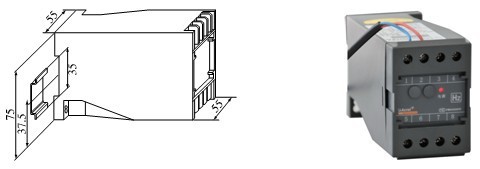

●BD-PF、BD-F、BD-TRA外形尺寸如圖2所示：
圖2
●BD-3I3、BD-3V3、BD-4V3、BD-3P、BD-3Q、BD-3P/Q/I、BD-4P、BD-4Q、BD-4P/Q/I、BD-3E、BD-4E的外形尺寸如圖3所示：
圖3

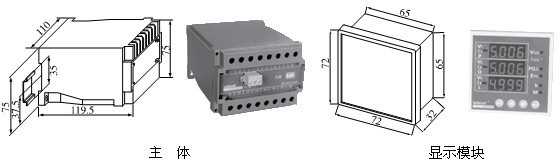

●BD-4EA外形尺寸如圖4所示：
圖4
注：BD-4EA組合式多功能電力儀表主要適合于GCK、GCS、MNS等低壓抽屜柜的出線回路中，特別是電器元件排列較為緊湊的場合。產品由信號采集處理部分（即BD-4E）和顯示器組成，BD-4E安裝在內部導軌上，顯示器安裝在柜體面板上。功能與ACR220E一致。
