1 概述
ARD系列智能電動機保護器，具有過載、斷相、不平衡、欠載、接地/漏電、堵轉等保護功能。產品有ARD2簡易型系列和ARD3高級型系列兩大類。ARD保護器可與接觸器、電動機起動器等電器元件構成電動機控制保護單元，具有遠程自動控制、現場直接控制、面板指示、信號報警、現場總線通信等功能。可廣泛應用于煤礦、石化、冶煉、電力、建筑等行業的配電領域。
2 符合標準
GB/T14048.1-2000低壓開關設備和控制設備總則
GB14048.4-2010機電式接觸器和電動機起動器（含電動機保護器）
GB14048.5-2001低壓開關設備和控制設備 控制電路電器和開關元件，第1部分：機電式控制電路電器
GB/T17626.4-2006電快速瞬變脈沖群抗擾度試驗
GB/T17626.5-2006浪涌（沖擊）抗擾度試驗
JB/T 10736-2007 低壓電動機保護器
3 適用環境
工作溫度：-10℃~+55℃
貯存溫度：-20℃~+65℃
相對濕度：5%~95%不結霜
海拔：≤2500m
污染等級：2級
防護等級：IP20
安裝類別：III級
運用場合：煤礦、石化、冶煉、電力、船舶、以及民用建筑等領域
4 產品規格
4.1 ARD2系列智能電動機保護器
4.1.1 功能
ARD2系列智能電動機保護器（以下簡稱保護器），采用最新的單片機技術，具有抗干擾能力強、工作穩定可靠、數字化、智能化、網絡化等特點。保護器能對電動機運行過程中出現的過載、斷相、不平衡、欠載、接地／漏電、阻塞、外部故障等多種情況進行保護，并設有SOE故障事件記錄功能，方便現場維護人員查找故障原因。

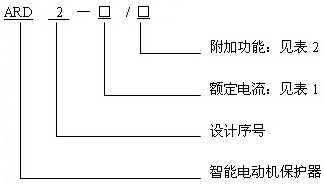

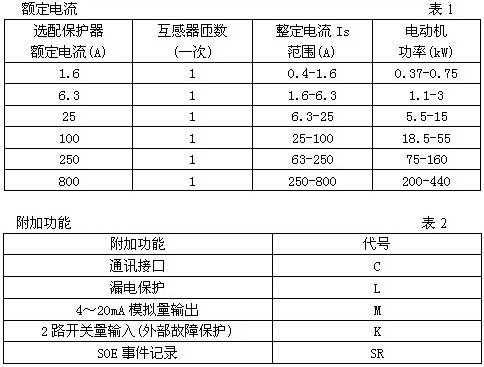

4.1.2 型號說明

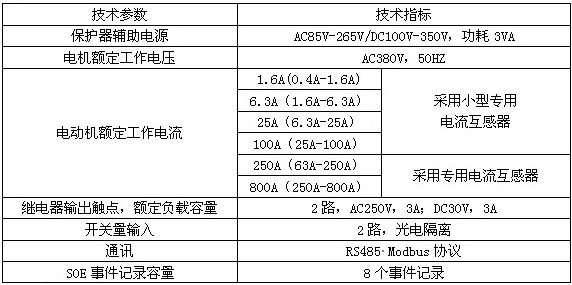

4.1.3 技術指標

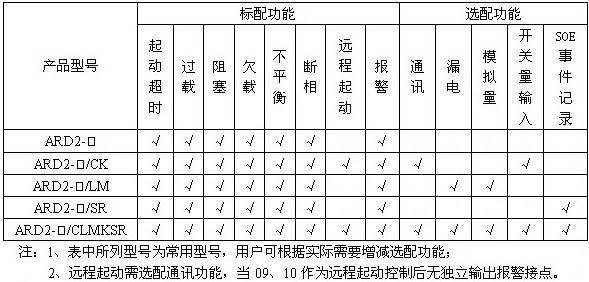

4.1.4 功能配置
4.1.5 外形及尺寸

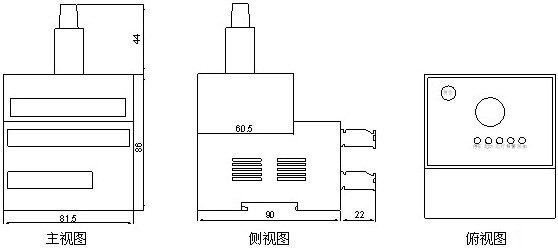

●主體模塊

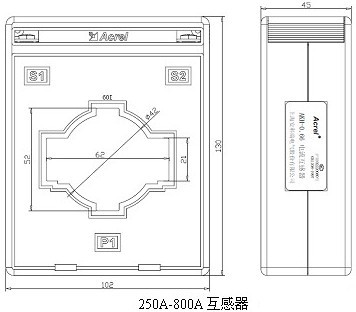

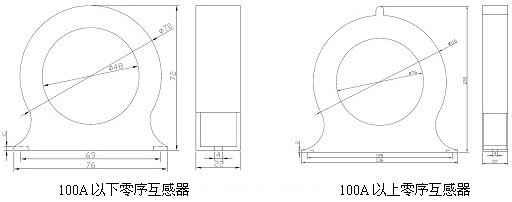

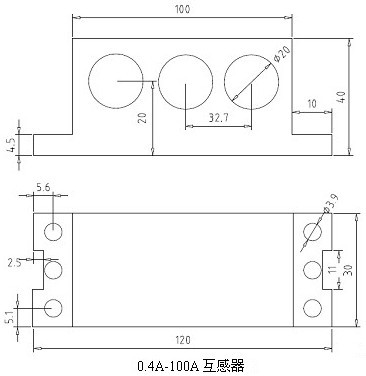

●互感器

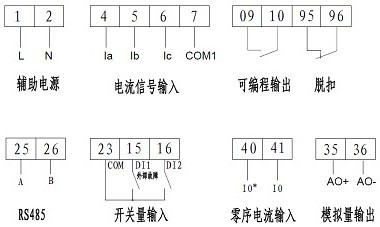

4.1.6 接線端子
4.1.7 應用方案

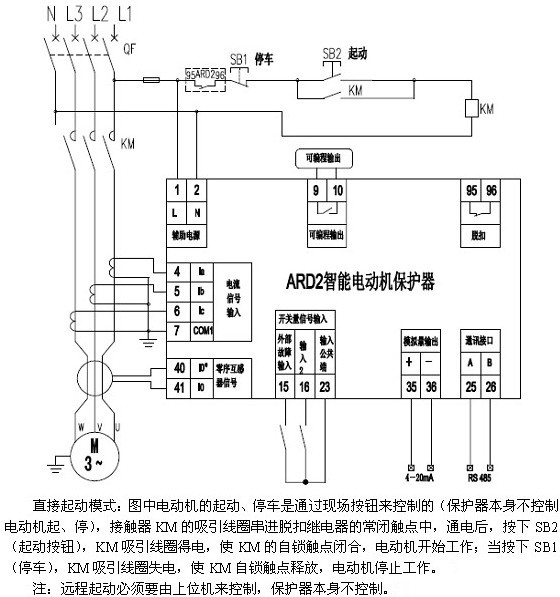

●直接起動模式接線圖
點此處見（詳情）

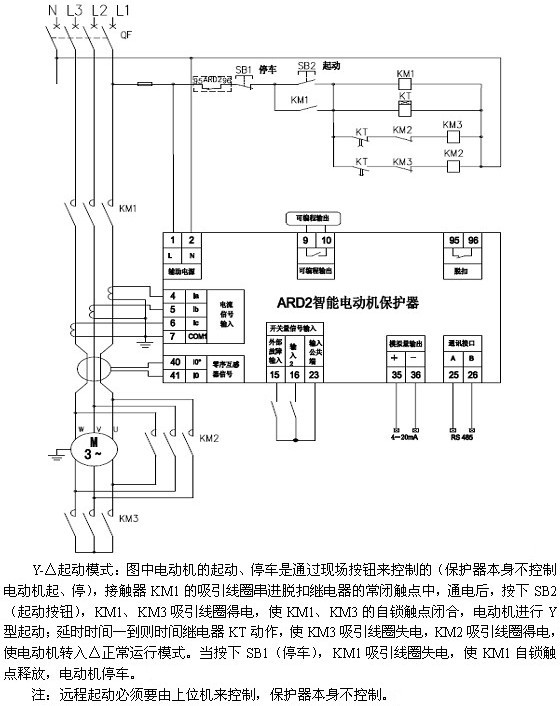

● 星—三角起動模式接線圖
點此處見（詳情）
4.1.8 訂貨范例
例：
型號：ARD2-25A/QJCKSR
輸入：線電壓AC 380V
電機額定電流6.3A~25A
應用場合：三相電機
測量參數：三相電流、三相平均電流、線電壓
附加功能：遠程起動、報警輸出、4路開關量輸入、8個SOE
事件記錄：RS485通訊
4.2 ARD2F系列智能電動機保護器
4.2.1 功能
ARD2F系列智能電動機保護器（以下簡稱保護器），采用最新的單片機技術，具有抗干擾能力強、工作穩定可靠、數字化、智能化、網絡化等特點。保護器能對電動機運行過程中出現的起動超時、過載、堵轉、斷相、不平衡、欠載、接地/漏電、阻塞、過壓、欠壓、繞組超溫等多種情況進行保護，設有SOE故障事件記錄功能，方便現場維護人員查找故障原因，并通過LCD中文液晶顯示屏、狀態指示燈等各種方式，將電機的運行狀態清晰、直觀地顯示出來。適用于煤礦、石化、冶煉、電力、船舶以及民用建筑等領域。該保護器具有RS485遠程通訊接口，DC4~20mA模擬量輸出，方便與PLC、PC等控制機組成網絡系統，實現電動機運行的遠程監控。

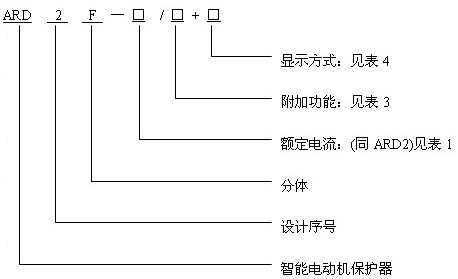

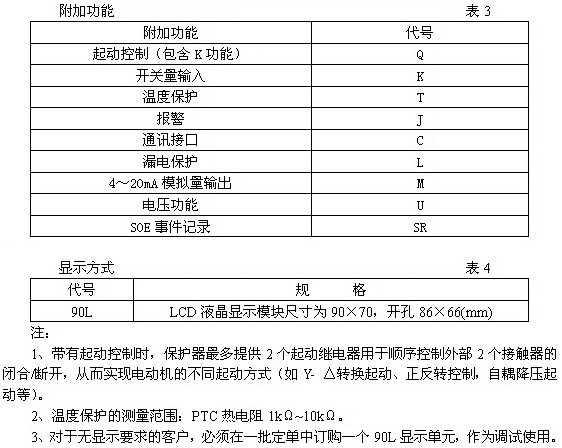

4.2.2 型號說明

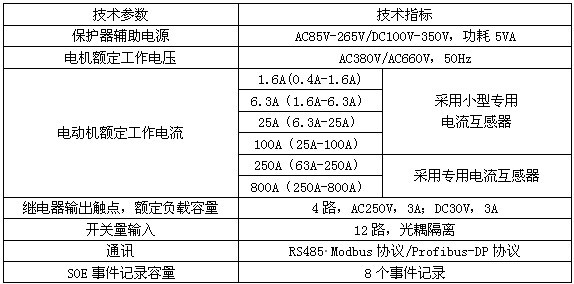

4.2.3 技術指標
4.2.4 外形及尺寸
●主體模塊

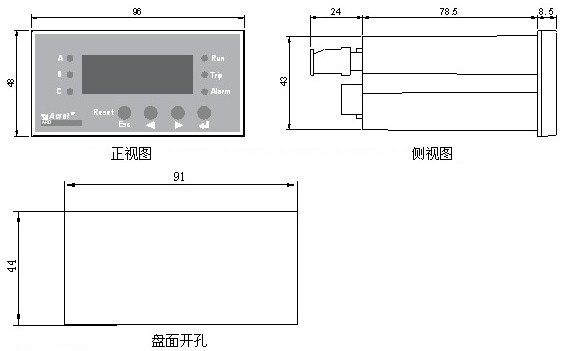

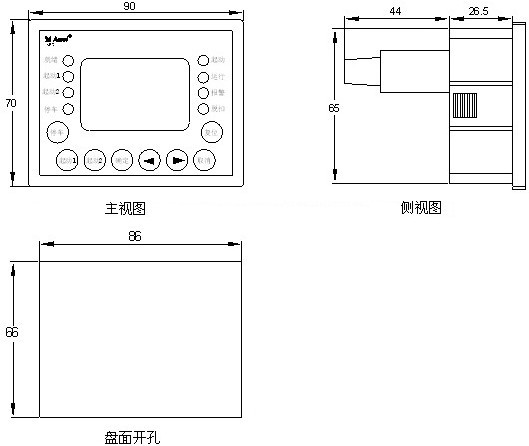

●顯示單元

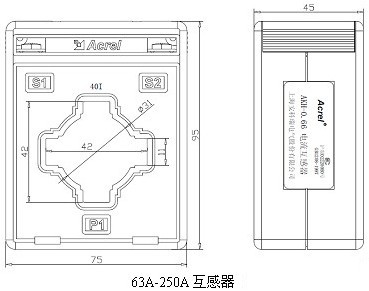

●互感器
同ARD2互感器部分

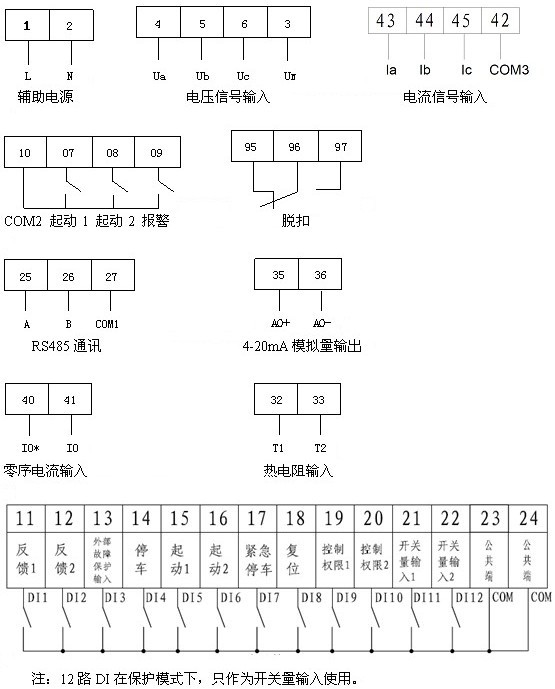

4.2.5 接線端子
4.2.6 應用方案

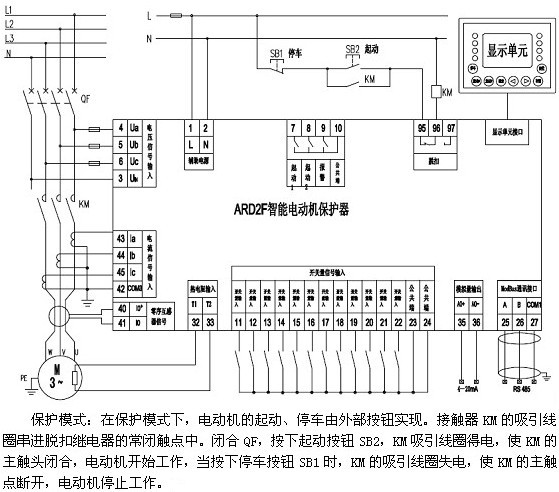

●保護模式接線圖
點此處見（詳情）

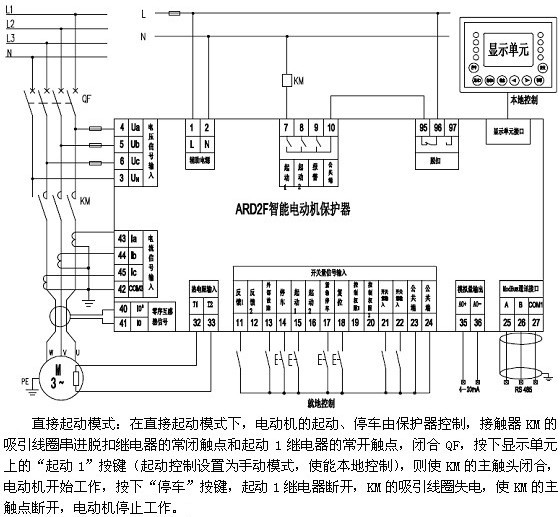

●直接起動模式接線圖
點此處見（詳情）

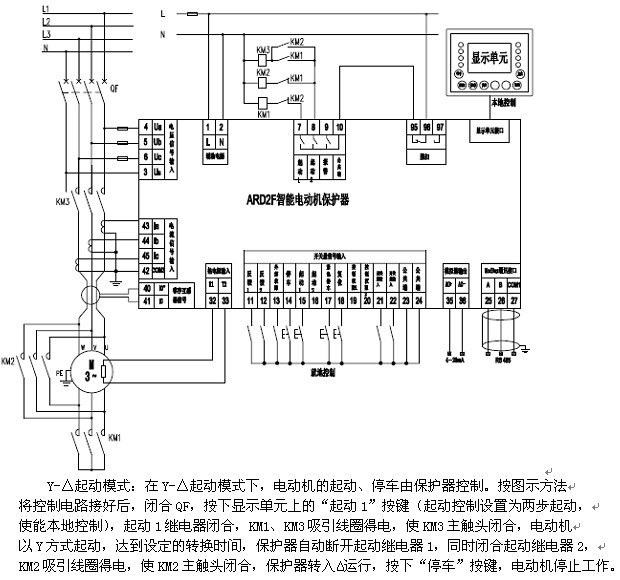

●星—三角起動模式接線圖
點此處見（詳情）

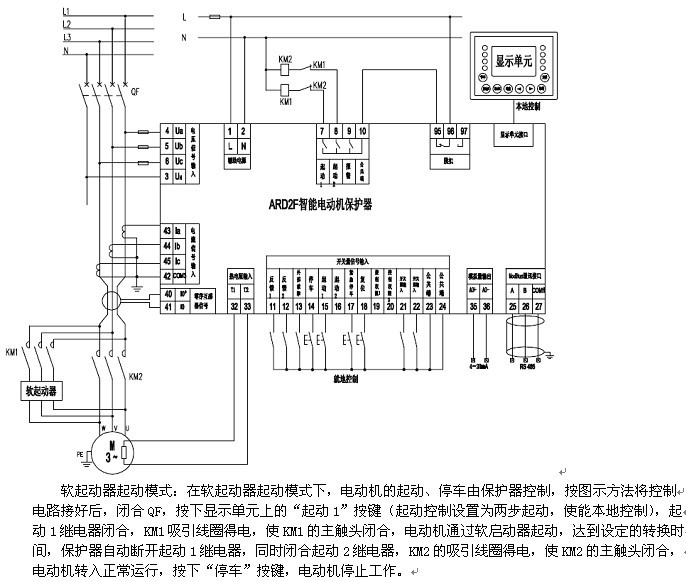

●軟起動器起動模式接線圖
點此處見（詳情）

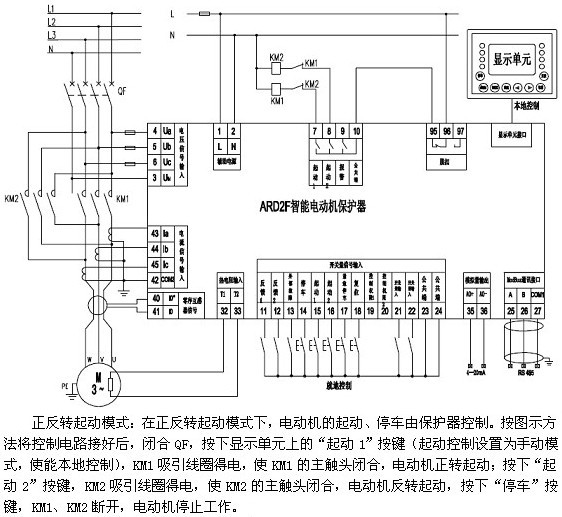

●正反轉起動模式接線圖
點此處見（詳情）

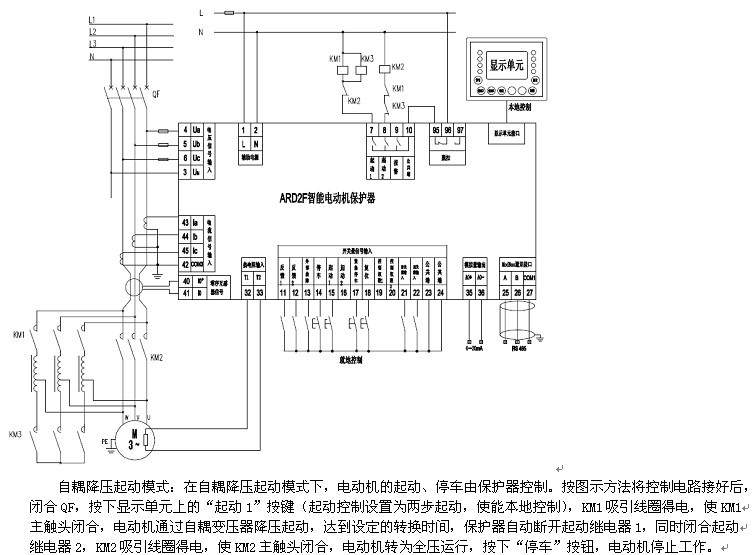

●自耦降壓起動模式接線圖
點此處見（詳情）

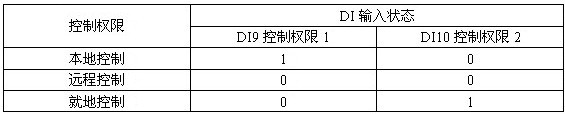

控制權限選擇（除保護模式外）：90L顯示單元按鍵本地控制、DI端就地控制、上位機通訊遠程控制。DI9、DI10組合實現三位置權限選擇。下表中“0”表示開關量輸入未接通，“1”表示接通。
4.2.7 訂貨范例
例：
型 號：ARD2F-25/QTJCSR+90FL
輔助電源：AC85V~AC220V
電機額定電流：6.3A~25A
應用場合：三相電機
測量參數：三相電流、PTC電阻值
附加功能：起動控制、溫度保護、報警輸出、RS485通訊、8個SOE事件記錄
顯示方式：90FL（中文液晶顯示）
4.2.8 訂貨注意事項
如用戶無特別注明，則互感器與保護器的連接線默認0.5m，保護器主體與顯示單元的連接線默認1.5m。
如用戶有特殊要求的（如單相電動機保護器、連接線長度、抗晃電等）需在訂單中注明。
|
