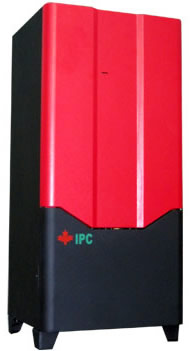

IPC PFH系列重載專用回饋裝置，是采用加拿大技術生產制造的重載型設備專用高性能回饋式制動單元。該產品可以把電機調速等過程中所產生的再生電能回饋到電網，避免了采用常規能耗式制動單元因電阻發熱而造成的能量損耗，從而達到可觀的節能效果，目前已經廣泛應用于港口起重、礦山提升、離心機等場所。
節能原理
在變頻控制系統中，主回路工作時，變頻器帶動電機工作，電能轉化為機械能，電機處于電動狀態，實現作業；當電機由高速運行減速或重物下放時，負載由于存在慣性，電機的實際轉速會超過它的同步轉速，而被牽引發電，此時機械能轉化為電能，電機則處于發電狀態。
通常情況下，為了保證系統的正常工作，會使用能耗電阻消耗這部分再生電能。但是由于電阻過熱，則會導致電阻及其引線燒斷，從而產生一系列安全問題。
在加裝重載回饋裝置后，會使得變頻器四象限運行，將電機產生的再生電能，通過一系列變換，以標準工頻正弦波的形式返回至電網，從而保證了系統的正常運行，且達到了節電的目的。節電率可達20%-50%。
性能優勢
★ 使變頻器實現四象限運行，持續性回饋，回饋制動頻度50%。
★ 把再生能量回饋電網，效率 97% ，增加運行經濟效益。
★ 熱損耗為耗能制動的 3% 以下，改善工作環境。
★ 有完全故障保護，使用安全。
★ 全電壓自動跟蹤，用戶不必自己調整或設定，方便使用。
★ 全程噪聲過濾，不會污染電網和干擾其他設備。
★ 高性能回饋式制動單元。外置大電抗器，可直接和電網駁接使用。
技術標準
★ 額定電壓：AC380V/660V；
★ 功率范圍：75KW、200KW；
★ 制動方式：雙向自動電壓跟蹤方式；
★ 反應時間：2ms以下，有多重噪聲過濾算法；
★ 允許電網電壓：300V～800VAC，45～66Hz；
★ 動作電壓：620V-1500VD可調，誤差≦2V；
★ 制動力矩：150%；
★ 回饋方式：正弦波電流方式；
★ 電流畸變：<5％；
★ 回饋算法：最小諧波PWM算法；
★ 設計工作制：長期；
★ 保護功能：過熱，過電流，短路及故障自診斷及保護輸出功能；
★外型尺寸 1000mm×520mm×330mm

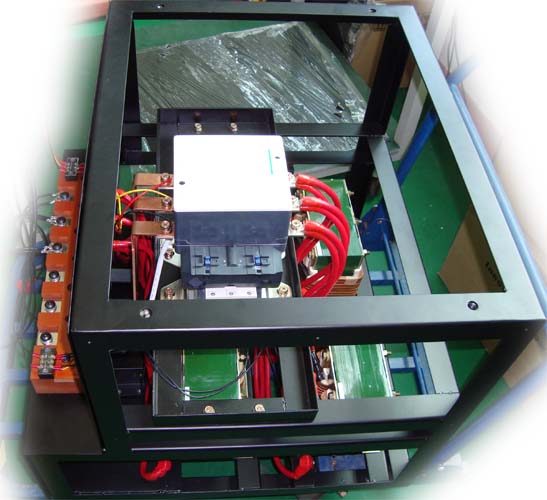

外接大電抗器柜
★650mm×650mm×650mm
