細同軸線—天線
一、 產品說明
1．阻抗：50Ω
2．導體使用絞合鍍銀銅或者鍍錫銅、單支鍍銀或鍍錫銅
3．絕緣及外被使用耐高溫樹脂或交聯PE
4．鍍銀銅或鍍錫銅編織屏蔽
5．滿足ROHS要求的PVC及耐高溫樹脂外被
二、 結構說明
|
導 體 結 構 |
絕 緣 |
屏 蔽 |
外 被 |
|
線規 |
材料 |
結構 |
標準
外徑 |
材料 |
標準
外經 |
材料 |
標準
外經 |
材料 |
標準
外經 |
|
26 |
TC |
7/0.16 |
0.48 |
XLPE |
1.48 |
TC |
1.88 |
PVC |
2.80 |
|
28 |
SPC |
1/0.33 |
0.33 |
FEP |
0.34 |
TC |
0.66 |
PVC |
1.52 |
|
28 |
SPC |
1/0.33 |
0.33 |
FEP |
0.34 |
TC |
0.66 |
FEP |
0.86 |
|
32 |
SPC |
7/0.08 |
0.24 |
FEP |
0.66 |
TC |
0.86 |
FEP |
1.13 |
|
36 |
SPC |
7/0.05 |
0.15 |
FEP |
0.40 |
TC |
0.60 |
FEP |
0.81 |
三、 應用說明
細同軸線是具有低損耗及良好的屏蔽性能的微細電線，在高溫、低溫、化學物資等惡劣環境下，仍然確保信號傳輸無誤，因應用場合的不同，可選用高溫的材料制造出高溫細同軸線。該電線廣泛應用于GPS通訊（移動物體的導航）、衛星音頻電臺廣播、筆記本電腦及移動電話做隱藏天線。

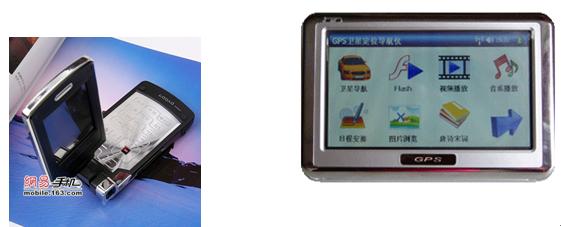

應用圖例
