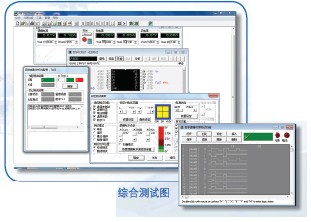

系統配有專用Premier 操作軟件,系統中的所用測試項目可以同時操作使用,并按照需求制定測試工作流程,記錄下測試者每一步的測試數據,形成寶貴的標準測試程序
標準測試程序功能 (TestFlow) 可以將電路板的故障定位工作,轉換成一個循序漸進的標準程序,并降低測量的不準確性并且記錄所有的測量參數. 技術工程人員可以自行編寫一個標準的測試程序,或經由TestFlow為特定的電路板設定標準的量測步驟及記錄測量的結果. 工程人員也可以加入電路圖或實際的電路板圖片,甚至是加入一些指示來幫助檢測工作的進行. 半熟練的工程人員只需要按步就班的依指示及圖示來操作設備,便可以完成所有的檢測工作.

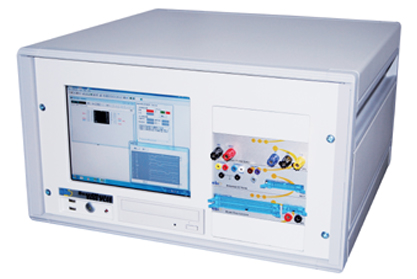

電路板故障檢測儀產品綜述
數字集成電路測試的高級測試模塊(ATM)
提供了1個數字集成電路功能測試模塊,其具有64個量測通道,可提供多種的量測功能.這些通道可提供全面性故障診斷能力,包括數字集成電路功能測試(在線/離線測試),集成電路接腳的連接狀態和電壓值的量測,并連同在無電源供給的情形下使用的VI曲線的測試功能.
該模塊是升級產品,是數字集成電路測試的高級測試模塊,系統提供信息更全面,更準確.測試條件更豐富,仿真測試輸入條件電壓電流可以根據需要-10V~+10V之間自己定義,檢測輸出的電平也可以自己定義.6500模塊可以更好的檢測測試庫以外的元器件,實現電路板仿真測試更加方便快捷.

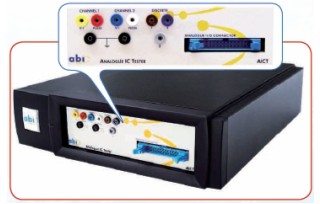

電路板故障檢測儀模擬集成電路測試功能模塊(AICT)
在模擬集成電路測試儀中允許模擬集成電路和分立集成電路進行功能測試.所有常見的模擬集成電路皆可以測試,系統會依照集成電路在PCB上的電路型態來作功能測試,不需要編輯程序或參考電路圖.在該模塊中還包括了完整的V-I曲線測試功能,電路板或集成電路可在無電源供給的情形下,得到清楚易懂的圖形化測試結果.2500模塊包含標準模擬器件參數測試庫。

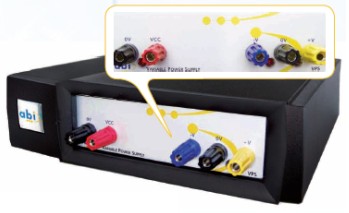

數字可調式電源供應器模塊(VPS)
此模塊可提供集成電路或電路板在進行測試時所必要的電源.其具有三組可調式電源輸出,并同時具有過電壓及過載保護功能.
Digital IC Test 數字集成電路測試功能
具64個量測通道 (64通道X1組模塊).八組輸出隔離信號.可進行集成電路的功能測試、電壓測量、接腳連接測試、溫度指數及V-I曲線量測.內建邏輯時序信號測量功能、EPROM 數據比對功能、數字集成電路搜尋功能等.并可針對數字邏輯位準進行調整,另外可自動定位集成電路接腳及電路狀態比對功能.
Analogue IC Test 模擬集成電路測試功能
具有24組測試通道及外加一組的分離集成電路測試信道.內建集成電路數據庫可測量模擬放大器、比較器、光耦合器、晶體管、二極管及特殊功能的集成電路.可針對模擬集成電路進行功能測、連接狀態測試及電壓測量.并具有自動定位集成電路接腳及電路狀比對功能.
Digital V-I Test 數字式V-I曲線測試功能
具64量測通道(64通道X1個模塊).可調整測量信號電壓范圍.針對數字集成電路可達到有效的測量結果.
Analogue V-I Test 模擬式V-I曲線測試功能
具有24量測通道及外加二組獨立測量通道.其具有可調頻率、可調電壓、可調輸出阻抗及選擇測量波形功能.并可選擇波形顯示模式:V-I、V-T及I-T三種顯示模式.二組同步可變脈寬的信號輸出.內建測量線路補償功能.具有外接盒可供選配.

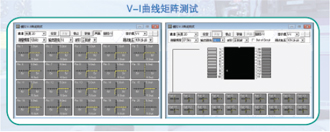

Matrix V-I 矩陣式V-I測試功能
具有24組矩陣式的測量通道.單一波形多重顯示的方式，并可直接進行測量波形的比對功能,并以條狀圖的方式來顯示各通道信號的差異百分比.
Graphical Test Generator 數字時序編輯功能
具有64個信號通道可供編輯數字時序信號,每個通道可設定輸出、輸入及雙向狀態.并可讀取數字向量信號、并且儲存之后再進行比對.
Short Locator 短路電阻測量功能
具有三段低電阻測量范圍,可以圖示及聲音來判斷目前短路的位置.
Variable Power Supply 可調型電源輸出功能
邏輯電源輸出的可調電壓范圍為2.5V到6V并具有過電壓跳脫功能.另外有可調式的正負電源輸出,其可電壓可調范圍為-24V到+24V.其輸出電流能力可達1A.
模塊介紹
ATM數字集成電路測試模塊
主要功能:
64通道數字集成電路在線、離線功能測試
64通道V-I曲線模擬通道測試(可測模擬器件)
強大的元器件和整板仿真測試功能
閾值電平零界點掃描測試
短路追蹤測試(低電阻測試)
實時顯示輸出邏輯電平值
存儲器功能測試
數字時序編輯功能
未知器件型號查詢
程控電源供電
測試準確-源自先進的測試技術
同一器件同一時間完成多種測試:功能測試,V-I曲線測試,溫度拐點系數測試,連接狀態測試,管腳電壓測試等.
圖形化元件測試庫的編輯,輸入輸出各個測試通道的邏輯時序可以由測試者圖形化自定義編輯測試完成,方便快捷的建立起測試庫中沒有的元件庫.
整板測試非常簡單,通過圖形化的測試庫編輯器,根據電路板原理,定義輸入激勵信號及測試輸出的標準響應信號,快速建立板測試庫,快速批量檢測電路板的功能.
邏輯電平閾值自動掃描,確定板系統邏輯電平閾值零界值,設定循環測試來發現不穩定的故障元器件.
邏輯電平閾值自定義.可以設定非標準的邏輯電平閾值,檢查不穩定的元器件.
短路電阻測量功能:三段低電阻測量范圍,可以用圖像及聲音的變化來表示電阻值大小,此功能可以用以檢查電路板線路的電阻值,及檢查短路點.
輸出邏輯時序圖形顯示,具體時序電壓值顯示,方便掌握具體測試信息.
V-I曲線測試功能:可針對元器件直接進行測試,曲線電壓掃描范圍:-10v~+10v;測試電壓可由2.5到5V步階式調整,可調整為非對稱電壓掃描信號,正負電壓可以不一致,例如:-2.5v~+10v 最大限度地保證測試的安全性.其輸出電流由系統自動調整設定.掃描信號可達幾十種.
產品特征
中英文測試軟件,USB接口.
數字測試通道:64路(可擴充到256通道).
模擬測試通道64路(可擴充到256通道).
1路v-i探棒測試隔離通道:4路.總線競爭信號隔離功能:用于解除總線競爭,確保正確測試掛在總線上的三態器件(如74LS373,74LS245,等),可提供4路總線競爭隔離信號,6500可提供8路隔離信號.
能夠對多種邏輯電平數字邏輯器件進行在線/離線功能測試;測試庫達上萬種元器件,可以通過圖像化的編輯器自定義測試庫,可以快速擴充測試庫配有離線測試盒,快速測試批量元器件.離線測試和在線測試功能完全一致.
IC型號識別:標識不清或被擦除型號的器件,可"在線"或"離線"進行型號識別測試.
讀寫存儲器功能測試5V/5A的直流電源程控自動輸出,具有過電壓及過電流各種類型電路板的測試。
數字集成電路測試中集電極開路，自動上加上拉電阻。
V-I曲線測試具有單通道探筆測試功能，方便分立器件的V-I曲線測試LSI大規模集成電路在線功能及狀態分析測試：可采取學習、比較的方式對一些常見的LSI器件進行功能及狀態分析測試。
?
數字集成電路測試參數規格：
| 數字集成電路測試參數規格? |
| 測試通道數: |
64通道;可擴展到256通道/6500可擴充2048通道 |
| 總線隔離信號通道數: |
8通道 |
| 實時比對功能: |
需有二個64通道, 或128通道 |
| 輸出驅動電壓 |
TTL/CMOS 標準 |
| 輸出驅動電流: |
電流依不同的邏輯電平閾值有下列區分 |
| |
一般H-L 80mA @ 0.6V |
| |
一般 L-H 200mA @ 2V |
| |
Max. 400mA |
| 驅動電壓轉換比: |
>100V/μs |
| 電壓范圍: |
+/-10V |
| 輸入阻抗: |
10k |
| 邏輯形態: |
三態或開集極開路(內定或由程序設定) |
| 驅動邏輯形態: |
Low,high,三態(tri-state) |
| 過電壓保護范圍: |
<0.5V,>5.5V |
| 最長測試時間: |
根據被測元器件而定 |
| 測試方式: |
在線及離線測試(需外接離線測試盒) |
| 測試功能及參數 |
參數主要區別 |
| 集成電路功能測試 |
根據元件原理和真值表進行功能測試 |
| 元器件連接特性測試 |
短路狀態偵測 |
| |
懸浮(浮接)狀態偵測 |
| |
開路狀態偵測 |
| |
連接狀態偵測:6500可以自定義儀器輸出通道的電壓范圍(-10~+10v),模擬仿真測試范圍更加廣泛. |
| 電壓測量 |
最小解析10mV范圍+/-10V |
| |
具邏輯狀態偵測 |
| VI曲線測試: |
測試通道數64 256(擴展) |
| |
電壓設定范圍-10Vto+10V(可自行設定),可以設置非對稱電壓掃描 |
| |
最大測試電流 1mA |
| 曲線拐點系數: |
管腳的v-i曲線圖中的拐點圖形,隨溫度產生變化的系數,對于判定溫漂的故障元件非常有助 |
| 測試模式 |
|
| 單次(Single): |
單次測試 |
| 循環(Loop): |
反復測試,或條件式循環測試(PASS或FAIL) |
| 自動掃描測試: |
可找到較為嚴格的邏輯電平閾值 |

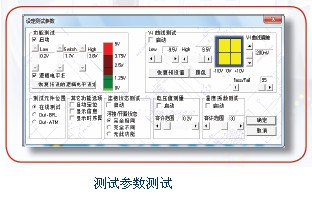

| 邏輯電平閾值設定規格參數 |
| 最小調整解析: |
100mV |
| 低信號位準: |
TTL 0.1V to 1.1V/CMOS 0.1V to 1.5V |
| 轉態位準: |
TTL 1.0V to 2.3V/CMOS 1.0V to 3.0V |
| 高信號位準: |
TTL 1.9V to 4.9V/CMOS 1.9V to 4.9V |
| 掃描低邏輯范圍: |
TTL 0.1V to 1.1V/CMOS 0.1V to 1.5V |
| 掃描邏輯轉態范圍: |
TTL 1.2V/CMOS 2.5V |
| 掃描高邏輯范圍: |
TTL 1.9V to 4.9V/CMOS 1.9V to 4.9V |
| 測試范圍 |
多種電源數字IC |
| 后置驅動能力 |
600mA (MAX) |
| 隔離信號通道 |
8組信號(支持較大驅動電流) |
| 測量電壓范圍 |
+20V~ -20V |
英國ABI-2400/ABI-2500模擬集成電路測試模塊
特點:
含模擬器件測試庫,可以直接對模擬器件進行參數測試.
測量通道數:24個獨立測試通道
驅動輸出電壓:-12V~+12V
驅動輸出電流:200mA
可測量輸入電壓:±24V
輸入阻抗:大于1MΩ
IC測試封裝型態:OP放大器/比較器/DACs/ADCs
IC測試方式:在線測試,若工作在OPA工作在線性區, 則可自動計算出放大率(Av)
晶體管測試種類:晶體管/FET/TRIACS/THYRISTOR等
分立元器件測量通道可輕易的讓使用者完成分立元器件的測量工作,其內部提供了許多測量方式,可讓使用者用于許多類型的分立元器件測試,包含功率型或高增益的分立元器件等.
特點:
適合模擬及數字集成電路的測試.
可進行在線或離線測試與分析.
具有24路測試通道.
安全性高的無電源測量方式.
矩陣式V-I曲線測試,可針對管腳間的阻抗曲線進行測試.
在進行離線測試時,可針對芯片內部進行阻抗分析.
自動對比及儲存曲線.
可切換VI,VT及IT三種顯示模式,可配合不同功能型式的FET元器件.
可設定同步脈沖信號的寬度,進行可控硅元器件或FET的功能測試.
可進行光電耦合器及繼電器元器件的速度功能測試.
具有二組信號源,可輸出直流信號,針對光電耦合器及繼電器進行穩態測試.
并且顯示相似度百分比,具有業界中最多的信號頻率文件位,對于故障的查找有相當大的幫助.
測試頻率高達到12kHz,非常適合測試電感及高頻電容器件.
本系統具備自動信號補償功能,可針對測試環境及夾具進行自校測試,以防止量測信號失真.
可由軟件來進行維修日志的編寫.
可由軟件加入圖片,用來清楚的表示量測位置及電路板樣式.
可選擇利用USB或PCI通訊接口來進行儀器的操作,也可安裝在PC內來節省所占的空間.
測試參數：
|
測量通道: |
24測試通道 |
|
探筆通道: |
2通道實時對比測試 |
|
信號通道: |
2通道同步脈沖信號 |
|
測試電壓范圍: |
2 V to 50 V peak to peak:2/4/6/8/10/20/30/40/50V |
|
電壓分辨率: |
8 to 12 bits |
|
測試頻率范圍: |
37.5 Hz to 12 kHz:37.5/60/75/94/120/150/187.5/240/300/375/480/600
/750/960/1.2k/1.5k/2.4k/3k/4.8k/6k/12kHz |
|
信號電流范圍: |
1 μA to 150 mA |
|
測試阻抗范圍: |
100Ω to 1MΩ：100Ω、1kΩ、10kΩ、100kΩ、1MΩ |
|
測試信號波形: |
正弦波、三角波、斜波 |
|
顯示圖形模式: |
V-I,V-T,I-T |
|
矩陣測試: |
各個管腳間的VI曲線測試 |
|
波形自動對比: |
可利用實時量測雙通道來自動實時對比好壞組件的波形,或將波形進行存儲后,再進行比對. |
|
同步脈沖輸出: |
正向(Positive),負向(negative)或雙向(bipolar)波形 |
|
同步信號振幅: |
可調式由+10V～ -10V |
功能強大的2500
含模擬器件測試庫,可以直接對模擬器件進行參數測試.
測量通道數:24個獨立測試通道
驅動輸出電壓:-12V~+12V
驅動輸出電流:200mA
可測量輸入電壓:±24V
輸入阻抗:大于1MΩ
IC測試封裝型態:OP放大器/比較器/DACs/ADCs
IC測試方式:在線測試,若工作在OPA工作在線性區, 則可自動計算出放大率(Av)
晶體管測試種類:晶體管/FET/TRIACS/THYRISTOR等
分立元器件測量通道可輕易的讓使用者完成分立元器件的測量工作,其內部提供了許多測量方式,可讓使用者用于許多類型的分立元器件測試,包含功率型或高增益的分立元器件等.

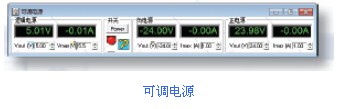

1100可調電源模塊
電源輸出可由軟件控制
可調式邏輯電壓通道
可調整2.5V至6V的電壓
最小電壓(流)調整解析:0.01V & 0.01A
可調式正電壓通道
可調整電壓:0～+24V 電流范圍:50mA～1.5A
最小電壓(流)調整解析度:0.01V & 0.01A
可調式負電壓通道
可調整電壓:0～-24V 電流范圍:50mA～1.5A
最小電壓(流)調整解析度:0.01V & 0.01A
