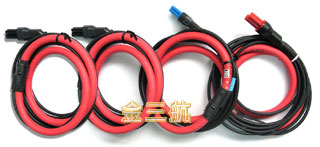

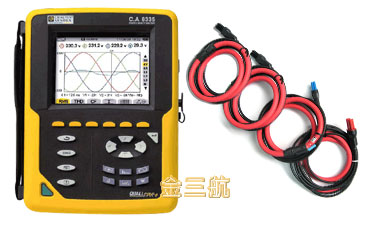

CA8335主機+A193(800mm)柔性電流鉗4支;A193柔性電流鉗量程:30-6500Aac;長度:800mm;
CA8335諧波分析儀的特點:
- 4路電壓及4路電流輸入
- 可同時捕捉及記錄所有的電量參數，暫態波形和告警。
- 標配超大容量2G SD存儲卡，可同時連續記錄所有的電量參數達1個月。
- CA8335菜單含21種語言包括簡/繁體中文，操作簡便而精確。
- 新增“啟動電流”記錄
- 實時顯示電壓電流波形
- 可測諧波至50次
- 閃變計算
CA8335諧波分析儀的主要功能：
⑴波形實時顯示（4路電壓/4路電流）
⑵半周期有效值測量（電壓和電流）
⑶操作直觀
⑷自動識別電流鉗
⑸可測量直流成分
⑹各相諧波的測量、計算與顯示可達50次
⑺總諧波失真度（THD）的計算
⑻快速暫態捕捉（每周期的采樣256點）
⑼相量圖顯示
⑽可測量總VA、W和Var電量值及其各相值
⑾可測量總VAh、Wh和Varh電量值及其各相值
⑿K因數計算
⒀COSφ位移功率因數(DPF)和功率因數√(PF)的計算
⒁300次的暫態捕捉
⒂閃變計算
⒃三相不平衡度計算（電流和電壓）
⒄可設置告警監控電網
⒅備份和儲存截屏（圖像和數據）
⒆趨勢圖記錄可輸出到PC
⒇PC軟件支持數據恢復讀取、可實時與儀器保持通訊
諧波分析儀設置
用戶可設定儀器的通用參數（日期和時間，顯示屏對比度等），
然后選擇儀器的接線方式及電網類型，
接入的電流傳感器會被自動識別
所有的設置均可由屏幕確認。
檢測
CA8335諧波分析儀能同時顯示4路輸入通道
波形模式
一覽表
相量圖
諧波分析儀分析 諧波模式
可顯示總諧波畸變率及各相的相電壓(U)、線電壓(V)、電流(I)，視在功率(VA)的諧波分析和相對基波的百分比、有效值及相對基波成分的相位角等。
另外獨具“專家模式”，可以對造成中性線和旋轉電機發熱的諧波次數直接顯示、分析。
總諧波畸變率
各相總諧波畸變率
功率/電能模式
可計算顯示所有相關的功率和電能值。
可通過“START”和“STOP”鍵
啟動和停止電能的計量統計。
可測參數：W,Var,VA, Wh,Warh,VAh, PF,DPF或cosφ和tanφ
功率測試 某區間內電能積算統計
監測
所有的監測功能可同時執行!
告警模式
告警是在設定儀器時事先定義，用戶可直接設定所有的參數及臨界值。每次有告警觸發時，儀器會記錄日期、時間并記錄報警持續時間及最大/最小值。
記錄模式（Min/Max僅適用于CA8335）

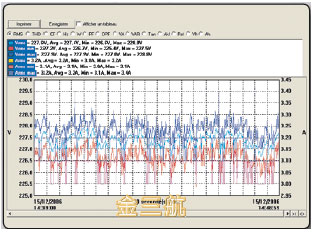

當進行記錄模式時，所選擇的電量參數是以圖形形式儲存。
除此之外，屏幕上方的條形圖可顯示總記錄時間。
記錄的區間（時間）及記錄時間間隔皆可自定義設置。
暫態模式
暫態模式可用來捕捉電壓電流事件，經由設定的觸發值所捕捉到的事件波形(4個周期)，其每周期為256點，并可放大或縮小。
諧波分析儀啟動電流 CA8335新功能
啟動電流是電氣設備啟動時的最大電流。這個測量模式有助于正確地設計裝機容量。
包絡曲線 有效值 波 形
軟件:
CA8335系列產品可以運用兩種軟件產品來進行數據處理：
Power Analyzer Transfr 可進行基本信息處理，
Dataview 則適用于更全面的數據處理。
Power Analyzer Transfr
儀器編程：設置，記錄，告警
對已記錄的數據和告警進行處理
數據分析符合EN50160標準
截屏快照和暫態的傳輸波形
數據導出為Excel格式
在Windows視窗系統中將數據導出為圖形格式
DataView
DataView軟件，操作簡單，可自動識別與PC相連的儀器，并打開相應的菜單。
用戶可直接存取：
√儀器內記錄的數據
√儀器的設置
√各種實時測量
√打印報告
√數據庫管理
儀器可經由USB或RS232接口
與PC連接。它與CA公司其他產品相互兼容。
最低配置要求：
Windows 2000/ Windows XP/ Windows Vista\
詳細技術參數 標準配置
| 產品型號 |
C.A 8334 |
Qualistar+
C.A 8335 |
|
通道數 |
3U/4I |
4U/4I |
| 電壓(有效值AC+DC) |
線電壓 |
6V-960V |
10V-1000V |
|
相電壓 |
6V-480V |
10V-1000V |
|
電流(有效值AC+DC) |
100mA-6500A |
|
MN 鉗頭 |
MN93:2-240A; MN93A:0.005A-5A/0.1A-120A |
|
C 鉗頭 |
3A-1200A |
|
AmpFLEX或MA 鉗頭 |
30A-6500A |
|
PAC 鉗頭 |
10A-1000AAC/10A-1400ADC |
|
頻 率 |
40Hz-69Hz |
|
電力電量參數 |
W,VA,var,PF,DPF,cosφ,tanφ |
|
電能參數 |
Wh,varh,VAh |
|
諧 波 |
有 |
|
THD |
有，0-50次，各相 |
|
專家模式 |
有 |
|
暫態記錄次數 |
50 |
300 |
|
電壓閃變 |
有 |
|
啟動電流模式 |
4周期 |
有，>1分鐘 |
|
三相不平衡度 |
有 |
|
記錄
（所有參數，每秒記錄1點） |
42分鐘 |
1個月 |
|
最小/最大記錄值 |
- |
有 |
|
告 警 |
10種不同類型4000次 |
40種不同類型10000次 |
|
電流傳感器識別 |
8 |
8+ |
|
峰 值 |
有 |
|
相量圖顯示 |
自動 |
|
顯示屏 |
1/4VGA LCD彩屏，320×240，對角線148mm |
|
截屏快照容量 |
12個 |
50個 |
|
電氣安規 |
IEC 61010 1000V CATⅢ/600V CATⅣ |
|
菜單語言 |
6 |
20+ |
|
通訊接口 |
RS232/USB |
B型USB |
|
電 源 |
9.6V鎳氫可充電電池 |
9.6V鎳氫可充電電池，外部充電器/600V CAT Ⅳ |
|
外形尺寸 |
240×180×55mm |
|
重 量 |
2.1Kg |
1.9Kg |
儀器單獨設計描述(不包括電流傳感器)
下面的數據是建立在理想的電流傳感器（完全線形并且沒有相位移）基礎上的。電流指標（以及相關參數）分為兩類：“除AmpFLEX/TM和Mini-AmpFLEX 電流傳感器外”和“AmpFLEX/TM和 Mini-AmpFLEX電流傳感器”，來分別介紹。
|
測量 |
測量范圍 |
顯示分辨率 |
參考范圍內的
最大誤差 |
|
最小值 |
最大值 |
|
頻率 |
40 Hz |
69 Hz |
0.01 Hz |
±(1pt) |
|
相電壓
真有效值（TRMS） |
10V |
1,000V(1) |
0.1 V
V < 1000 V |
±(0.5%+2pts) |
|
1 V
V ³ 1000 V |
±(0.5%+1pt) |
|
線電壓
真有效值（TRMS) |
10V |
2,000V(2) |
0.1 V
V < 1000 V |
±(0.5%+2pts) |
|
1 V
V ³ 1000 V |
±(0.5%+1pt) |
|
直流電壓 |
10V |
1000V |
0.1 V
V < 1000 V |
±(1%+5pts) |
|
1 V
V ³ 1000 V |
±(1%+1pt) |
|
電流
真有效值（TRMS） |
除Ampflex/TM
和Mini-AmpFLEX 電流傳感器外 |
Inom÷1000
[A] |
1.2×Inom
[A] |
0.1 A
I < 1000 A |
±(0.5%+2pts) |
|
1 A
I ³ 1000 A |
±(0.5%+1pt) |
|
Ampflex/TM
和Mini-AmpFLEX電流傳感器 |
10A |
6500A |
0.1 A
I < 1000 A |
±(0.5%+1A) |
|
1 A
I ³ 1000 A |
|
直流電流 |
1A |
1200A(3) |
0.1 A
I < 1000 A |
±(1%+1A) |
|
1 A
I ³ 1000 A |
|
電流極值 |
除Ampflex/TM
和Mini-AmpFLEX電流傳感器外 |
Inom÷1000
[A] |
1.7×Inom
[A](4) |
0.1 A
I < 1000 A |
±(1%+1A) |
|
Ampflex/TM和 Mini-AmpFLEX電流傳感器 |
10A |
9,190 A(5) |
1 A
I ³ 1000 A |
|
半個周期電流TRMS(7) |
除Ampflex/TM
和Mini-AmpFLEX 電流傳感器外 |
Inom÷100
[A] |
1.2×Inom
[A] |
0.1 A
I < 1000 A |
±(1%+1A) |
|
1 A
I ³ 1000 A |
|
Ampflex/TM
和Mini-AmpFLEX電流傳感器 |
100A |
6500A |
0.1 A
I < 1000 A |
±(1.5%+4A) |
|
1 A
I ³ 1000 A |
|
相電壓極值 |
10V |
1414V(6) |
0.1 V
V < 1000 V |
±(1%+1V) |
|
1 V
V ³ 1000 V |
|
線電壓極值 |
10V |
2828V(7) |
0.1 V
U < 1000 V |
±(1%+1V) |
|
1 V
U ³ 1000 V |
(1) 1000 VRMS, category III, 前提是每個端子與地之間的電壓不超過1000 VRMS
(2) 兩相 (相反的相) – 也需要滿足 (1).
(3) PAC 電流鉗的限制。
(4)
(5)
(6)
(7)
|
測量 |
測量范圍 |
顯示分辨率 |
參考范圍內的
最大誤差 |
|
最小值 |
最大值 |
|
半個周期相電壓TRMS(3) |
10 V |
1,000 V(1) |
0.1 V
V < 1000 V |
±(0.8 % + 1 V) |
|
1 V
V ³ 1000 V |
|
半個周期線電壓 TRMS
(3) |
10 V |
2,000 V(2) |
0.1 V
U < 1000 V |
±(0.8 % + 1 V) |
|
1 V
U ³ 1000 V |
|
峰值因數 |
1 |
3,99 |
0,01 |
±(1 % + 2 pts) |
|
4 |
9,99 |
0,01 |
±(5 % + 2 pts) |
|
有功功率 |
除Ampflex/TM
和Mini-AmpFLEX 電流傳感器外 |
0 W |
9999 kW |
1 V
U ³ 1000 V |
±(1 %)
Cos f ³ 0.8 |
|
±(1.5 %+10 pts)
0,2 £ Cos f < 0.8 |
|
Ampfflex/TM
和Mini-AmpFLEX電流傳感器 |
0 W |
9999 kW |
4 digits |
±(1 %)
Cos f ³ 0.8 |
|
±(1.5 %+10 pts)
0.5 £ Cos f < 0.8 |
|
無功功率
電感性
&
電容性 |
除Ampflex/TM
和Mini-AmpFLEX 電流傳感器外 |
0 VAR |
9999 kVAR |
4 digits |
±(1 %)
Sin f ³ 0.5 |
|
±(1.5 %+10 pts)
0.2 £ Sin f < 0.5 |
|
Ampflex/TM
和Mini-AmpFLEX電流傳感器 |
0 VAR |
9999 kVAR |
4 digits |
±(1.5 %)
Sin f ³ 0.5 |
|
±(2.5 %+20 pts)
0.2 £ Sin f < 0.5 |
|
視在功率 |
0 VA |
9999 kVA |
4 digits |
±(1 %) |
|
功率因數 |
-1 |
1 |
0,001 |
±(1.5 %)
Cos f ³ 0.5 |
|
±(1.5 %+10 pts)
0,2 £ Cos f < 0.5 |
(1) 1000 VRMS, category III, 前提是每個端子與地之間的電壓不超過1000 VRMS
(2) 兩相 (相反的相) – 也需要滿足 (1).
(3) 警示：: 偏差的絕對值不超過最大振幅的95% 。
換言之，, s(t) = S × sin(t)+ O, we have|O|0.95 × S (S為正).
在波形模式下的最大值與最小值， 在報警和啟動電流模式下的VRMS 和 ARMS (不包括中性線通道)，都是半個周期值。
|
Measuring |
Measurement scope |
Display
resolution |
Maximum error
in
the field of reference |
|
Minimum |
Maximum |
|
有功
電能 |
除Ampflex/TM
和Mini-AmpFLEX 電流傳感器外 |
0 Wh |
9999 MWh |
4 digits |
±(1 %)
Cos f ³ 0.8 |
|
±(1,5 %)
0,2£ Cos f < 0.8 |
|
Ampflex/TM
和Mini-AmpFLEX電流傳感器 |
0 Wh |
9999 MWh |
4 digits |
±(1 %)
Cosf ³ 0.8 |
|
±(1,5 %)
0,5£Cosf< 0.8 |
|
無功
電能
電感性
&
電容性 |
除Ampflex/TM
和Mini-AmpFLEX 電流傳感器外 |
0 VARh |
9999 MVARh |
4 digits |
±(1 %)
Sin f ³ 0.5 |
|
±(1,5 %)
0,2£ Sin f < 0.5 |
|
Ampflex/TM
和Mini-AmpFLEX電流傳感器 |
0 VARh |
9999 MVARh |
4 digits |
±(1.5 %)
Sin f ³ 0.5 |
|
±(2,5 %)
0,2£ Sin f < 0.5 |
|
視在電能 |
0 VAh |
9999 MVAh |
4 digits |
±(1 %) |
|
相位角 |
-179° |
180° |
1° |
±(2°) |
|
Tangent
VA³50VA |
-32.76 |
32.76 |
0.001
Tan f < 10 |
±(1°) for f |
|
0.01
Tan f ³ 10 |
|
功率因數位移
(DPF) |
-1 |
1 |
0.001 |
±(1°)forf
&
±(5 pts) for DPF |
|
諧波比
∈[1;50]
(Vrms>50V) |
0 % |
999,9 % |
0,1 % |
±(1%+5pts) |
|
除Ampflex/TM和Mini-AmpFLEX電流傳感器外
(Irms>3×Inom÷100) |
|
flex/TM
和Mini-AmpFLEX電流傳感器(Irms>Inom÷10) |
|
諧波角
(Vrms>50V) |
-179° |
180° |
1° |
±(3°)
∈[1;25] |
|
除Ampflex/TM和Mini-AmpFLEX電流傳感器外
(Irms>3×Inom÷100) |
|
Ampflex/TM
和Mini-AmpFLEX電流傳感器(Irms>Inom÷10) |
±(10°)
∈[26;50] |
|
整體諧波比
(THDorTHD-F)
rank£50 |
0 % |
999,9 % |
0,1 % |
±(1%+5pts) |
|
失真度
(DForTHD-R)
£50 |
0 % |
999,9 % |
0,1 % |
±(1%+10pts) |
|
K因數 |
1 |
99,99 |
0,01 |
±(5 %) |
|
不平衡
(三相系統) |
0 % |
100 % |
0,1 % |
±(1 %) |
電流傳感器特性 (線性化之后)
經過儀器內的典型校正，傳感器的誤差將會相互抵消。根據傳感器的類型和電路的增益（自動檢測）， 儀器會自動校正相位和幅度。
|
傳感器類型 |
電流 TRMS |
電流IRMS最大誤差 |
相位角f最大誤差 |
|
PAC93鉗頭
1000A |
[1 A～10 A] |
±(1.5 % + 1 A) |
N.S. |
|
[10 A～100 A] |
±(2°) |
|
[100 A～800 A] |
±(3 %) |
±(1,5°) |
|
[800 A～1200 A] |
±(5 %) |
|
C193鉗頭
1000A |
[1 A～3 A] |
±(0,8 %) |
N.S. |
|
[3 A～10 A] |
±(1°) |
|
[10 A～100 A] |
±(0,3 %) |
±(0,5°) |
|
[100 A～1200 A] |
±(0,2 %) |
±(0,3°) |
|
AmpFLEX/TMA193
6500A |
[10 A～100 A] |
±(3 %) |
±(1°) |
|
[100 A～6500 A] |
±(2 %) |
±(0,5°) |
|
Mini-AmpFlexMA193
6500A |
[10 A～100 A] |
±(3 %) |
±(1°) |
|
[100 A～6500 A] |
±(2 %) |
±(0,5°) |
|
MN93鉗頭
200A |
[0.5 A～2 A] |
±(3 % + 1 A) |
N.S. |
|
[2 A～10 A] |
±(6°) |
|
[10 A～100 A] |
±(2.5 % + 1 A) |
±(3°) |
|
[100 A～240 A] |
±(1 % + 1 A) |
±(2°) |
|
MN93A鉗頭
100A |
[100 mA～300 mA] |
±(0.7 % + 2 mA) |
N.S. |
|
[300 mA～1 A] |
±(1,5°) |
|
[1 A～120 A] |
±(0,7 %) |
±(0,7°) |
|
MN93A鉗頭
5A |
[5 mA～50 mA] |
±(1 % + 0.1 mA) |
±(1,7°) |
|
[50 mA～500 mA] |
±(1 %) |
±(1°) |
|
[500 mA～6 A] |
±(0,7 %) |
|
Adapter
5A |
[5 mA～50 mA] |
±(1 %) |
±(1°) |
|
[50 mA～6 A] |
±(0,5 %) |
±(0°) |
N.S. = "未規定"
標準配置
1）CA8335主機+A193（800mm）柔性電流鉗4支;A193柔性電流鉗量程:30-6500Aac長度：800mm
2）安全導線(帶黑色香蕉插頭)5個
3）鱷魚夾(黑色)5個
4）用戶手冊光盤1個
5）USB連接線1個
6）專用8芯電池(9.6V可充電鎳氫電池,容量4000毫安時)1個（已經裝入儀器）
7）專用適配器(600VRVS CAT IV)1個
8）專用硬箱1個
9）色環12個
10）檢定證書1個
11）安全記錄1個
12）PAT測試軟件1個
13）2G SD存儲卡1個（已經裝入儀器）
選配附件：
MN鉗頭.................P01120425B
MN93A鉗頭..............P01120534B
C 鉗頭.................P01120323B
PAC鉗頭................P01120079B
AMP450鉗頭.............P01120526B
AMP800鉗頭.............P01120531B
5A BOX.................P01101959
DataView...............P01102058
CA8335電源適配器.......P01102057
