電路板故障檢測儀產品綜述：
數字集成電路測試功能模塊(ABI-6400)
在BM-8400中提供了1個數字集成電路功能測試模塊,其具有64個量測通道,可提供多種的量測功能.這些通道可提供全面性故障診斷能力,包括數字集成電路功能測試(在線/離線測試),集成電路接腳的連接狀態和電壓值的量測,并連同在無電源供給的情形下使用的VI曲線的測試功能.
數字集成電路測試的高級測試模塊(ABI-6500)
該模塊是ABI-6400模塊的升級產品,是數字集成電路測試的高級測試模塊,系統提供信息更全面,更準確.測試條件更豐富,仿真測試輸入條件電壓電流可以根據需要-10V~+10V之間自己定義,檢測輸出的電平也可以自己定義.ATM模塊可以更好的檢測測試庫以外的元器件,實現電路板仿真測試更加方便快捷.

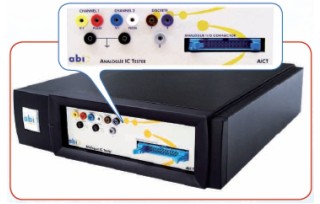

模擬集成電路測試功能模塊(ABI-2400/2500)
在模擬集成電路測試儀中允許模擬集成電路和分立集成電路進行功能測試.所有常見的模擬集成電路皆可以測試,系統會依照集成電路在PCB上的電路型態來作功能測試,不需要編輯程序或參考電路圖.在該模塊中還包括了完整的V-I曲線測試功能,電路板或集成電路可在無電源供給的情形下,得到清楚易懂的圖形化測試結果.

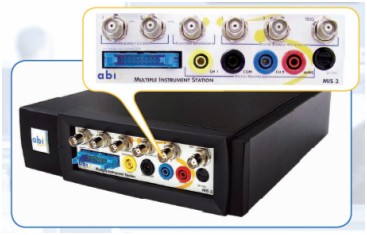

綜合型基礎儀表模塊(ABI-6300)
在ABI-6300儀表模塊中,提供了多種高規格的測試及量測用的儀表功能在同一模塊之中.此種設計方式,適合用于教育及一般用途的電子量測使用.其模塊提供了頻率/事件計數器,數字存儲式示波器,信號產生器,雙信道的數字電表,固定式電源供應器及通用型的I/O接口.且操作者可以利用軟件的自定儀器平臺功能,來設計客制化的儀器操作接口.

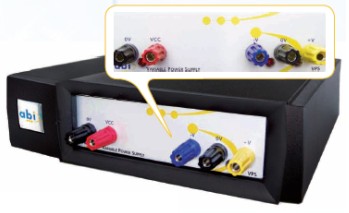

數字可調式電源供應器模塊(ABI-1100)
此模塊可提供集成電路或電路板在進行測試時所必要的電源.其具有三組可調式電源輸出,并同時具有過電壓及過載保護功能.

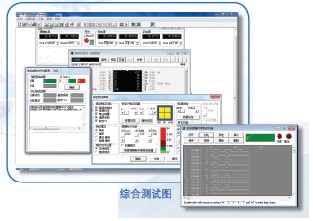

電路板故障檢測儀主要功能
Digital IC Test 數字集成電路測試功能
具64個量測通道 (64通道X1組模塊).八組輸出隔離信號.一組5V /5A的電源輸出.可進行集成電路的功能測試、電壓測量、接腳連接測試、溫度指數及V-I曲線量測.內建邏輯時序信號測量功能、EPROM 數據比對功能、數字集成電路搜尋功能等.并可針對數字邏輯位準進行調整,另外可自動定位集成電路接腳及電路狀態比對功能.
Analogue IC Test 模擬集成電路測試功能
具有24組測試通道及外加一組的分離集成電路測試信道.內建集成電路數據庫可測量模擬放大器、比較器、光耦合器、晶體管、二極管及特殊功能的集成電路.可針對模擬集成電路進行功能測、連接狀態測試及電壓測量.并具有自動定位集成電路接腳及電路狀比對功能.
Digital V-I Test 數字式V-I曲線測試功能
具128量測通道(64通道X2個模塊).可調整測量信號電壓范圍.針對數字集成電路可達到有效的測量結果.
Analogue V-I Test 模擬式V-I曲線測試功能
具有24量測通道及外加二組獨立測量通道.其具有可調頻率、可調電壓、可調輸出阻抗及選擇測量波形功能.并可選擇波形顯示模式:V-I、V-T及I-T三種顯示模式.二組同步可變脈寬的信號輸出.內建測量線路補償功能.具有外接盒可供選配.

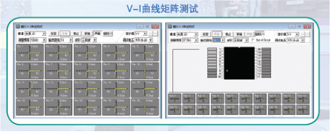

Matrix V-I 矩陣式V-I測試功能
具有24組矩陣式的測量通道.單一波形多重顯示的方式，并可直接進行測量波形的比對功能,并以條狀圖的方式來顯示各通道信號的差異百分比.
Graphical Test Generator 數字時序編輯功能
具有64個信號通道可供編輯數字時序信號,每個通道可設定輸出、輸入及雙向狀態.并可讀取數字向量信號、并且儲存之后再進行比對.
Floating Digital Multimeter雙通道萬用電表功能
具二組自動換文件的測量通道,可測量DC及AC電壓信號達400V,可測量DC及AC電流信號可達2A.阻抗測量可達20M歐姆,各信道具有統計功能,可顯示最大值、最小值及平均值.另外提供一組計算器,可針對所測量到的數值進行實時的計算并記錄.
Universal I/O 通用型輸出/輸入通道功能
具有四組模擬信號通道及四組數字信號通道.模擬信號通道可設定成為電壓輸出、電壓量測、電流輸出及電流測量四種工作模式.其電壓范圍為-9V to +9V,而電流范圍可達20mA.數字信號通道可設定為輸出邏輯HIGH、邏輯LOW或是偵測目前通道的信號邏輯狀態,其輸出及輸入能力是以TTL位準為標準.

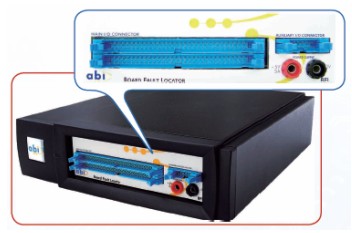

Short Locator 短路電阻測量功能
具有三段低電阻測量范圍,可以圖示及聲音來判斷目前短路的位置.
Auxiliary Power Supply 固定型電源輸出功能
具三組固定式的電源輸出,分別為:5V/0.5A輸出,+9V/ 100mA輸出及-9V/100mA輸出.各信道都具有電流值監測功能.

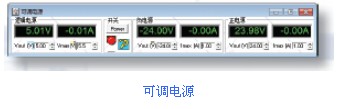

Variable Power Supply 可調型電源輸出功能
邏輯電源輸出的可調電壓范圍為2.5V到6V并具有過電壓跳脫功能.另外有可調式的正負電源輸出,其可電壓可調范圍為-24V到+24V.其輸出電流能力可達1A.
模塊介紹
英國ABI-6400/ABI-6500數字集成電路測試模塊(ABI-6400和ABI-6500任選其一)
英國ABI-6400數字集成電路測試模塊
英國ABI-6500數字集成電路測試模塊
主要功能:
64通道數字集成電路在線、離線功能測試
64通道V-I曲線模擬通道測試(可測模擬器件)
強大的元器件和整板仿真測試功能
閾值電平零界點掃描測試
短路追蹤測試(低電阻測試)
實時顯示輸出邏輯電平值
存儲器功能測試
數字時序編輯功能
未知器件型號查詢
程控電源供電
測試準確-源自先進的測試技術
同一器件同一時間完成多種測試:功能測試,V-I曲線測試,溫度拐點系數測試,連接狀態測試,管腳電壓測試等.
圖形化元件測試庫的編輯,輸入輸出各個測試通道的邏輯時序可以由測試者圖形化自定義編輯測試完成,方便快捷的建立起測試庫中沒有的元件庫.
整板測試非常簡單,通過圖形化的測試庫編輯器,根據電路板原理,定義輸入激勵信號及測試輸出的標準響應信號,快速建立板測試庫,快速批量檢測電路板的功能.
邏輯電平閾值自動掃描,確定板系統邏輯電平閾值零界值,設定循環測試來發現不穩定的故障元器件.
邏輯電平閾值自定義.可以設定非標準的邏輯電平閾值,檢查不穩定的元器件.
短路電阻測量功能:三段低電阻測量范圍,可以用圖像及聲音的變化來表示電阻值大小,此功能可以用以檢查電路板線路的電阻值,及檢查短路點.
輸出邏輯時序圖形顯示,具體時序電壓值顯示,方便掌握具體測試信息.

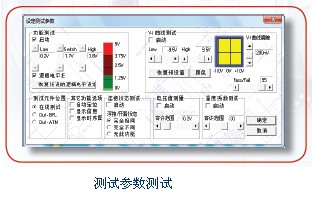

V-I曲線測試功能:可針對元器件直接進行測試,曲線電壓掃描范圍:-10v~+10v;測試電壓可由2.5到5V步階式調整,可調整為非對稱電壓掃描信號,正負電壓可以不一致,例如:-2.5v~+10v 最大限度地保證測試的安全性.其輸出電流由系統自動調整設定.掃描信號可達幾十種.
V-I曲線溫漂拐點系數測定,可以觀測曲線拐點溫度變化系數,易于發現一些器件的非固定性故障.方便找出不穩定器件.
系統可以在64路的基礎上以64通道為單位進行通道擴充,直至256通道.6500可以擴充到2048路.
產品特征:
中英文測試軟件,USB接口.
數字測試通道:64路(可擴充到256通道).
模擬測試通道64路(可擴充到256通道).
1路v-i探棒測試隔離通道:4路.總線競爭信號隔離功能:用于解除總線競爭,確保正確測試掛在總線上的三態器件(如74LS373,74LS245,等),可提供4路總線競爭隔離信號,6500可提供8路隔離信號.
能夠對多種邏輯電平數字邏輯器件進行在線/離線功能測試;測試庫達上萬種元器件,可以通過圖像化的編輯器自定義測試庫,可以快速擴充測試庫配有離線測試盒,快速測試批量元器件.離線測試和在線測試功能完全一致.
IC型號識別:標識不清或被擦除型號的器件,可"在線"或"離線"進行型號識別測試.
讀寫存儲器功能測試5V/5A的直流電源程控自動輸出,具有過電壓及過電流保護功能.由系統自動控制輸出,并可設定輸出的延遲時間.方便各種類型電路板的測試。
數字集成電路測試中集電極開路，自動上加上拉電阻。
V-I曲線測試具有單通道探筆測試功能，方便分立器件的V-I曲線測試LSI大規模集成電路在線功能及狀態分析測試：可采取學習、比較的方式對一些常見的LSI器件進行功能及狀態分析測試。
數字集成電路測試參數規格：
| 數字集成電路測試參數規格 |
| 測試通道數: |
64通道可擴展到256通道/6500可擴充2048通道 |
| 總線隔離信號通道數: |
4通道or 8通道 |
| 實時比對功能: |
需有二個64通道, 或128通道 |
| 輸出驅動電壓 |
TTL/CMOS 標準 |
| 輸出驅動電流: |
電流依不同的邏輯電平閾值有下列區分 |
| |
一般H-L 80mA @ 0.6V |
| |
一般 L-H 200mA @ 2V |
| |
Max. 400mA |
| 驅動電壓轉換比: |
>100V/μs |
| 電壓范圍: |
+/-10V |
| 輸入阻抗: |
10k |
| 邏輯形態: |
三態或開集極開路(內定或由程序設定) |
| 驅動邏輯形態: |
Low,high,三態(tri-state) |
| 過電壓保護范圍: |
<0.5V,>5.5V |
| 最長測試時間: |
根據被測元器件而定 |
| 測試方式: |
在線及離線測試(需外接離線測試盒) |
| 測試功能及參數 |
參數主要區別 |
| 集成電路功能測試 |
根據元件原理和真值表進行功能測試 |
| 元器件連接特性測試 |
短路狀態偵測 |
| |
懸浮(浮接)狀態偵測 |
| |
開路狀態偵測 |
| |
連接狀態偵測:6500可以自定義儀器輸出通道的電壓范圍(-10~+10v),模擬仿真測試范圍更加廣泛. |
| 電壓測量 |
最小解析10mV范圍+/-10V |
| |
具邏輯狀態偵測 |
| VI曲線測試: |
測試通道數64 256(擴展) |
| |
電壓設定范圍-10Vto+10V(可自行設定),可以設置非對稱電壓掃描 |
| |
最大測試電流 1mA |
| 曲線拐點系數: |
管腳的v-i曲線圖中的拐點圖形,隨溫度產生變化的系數,對于判定溫漂的故障元件非常有助 |
電源供給規格參數：
| 自動供給電源輸出: |
1 x 5V @ 5A 固定式 |
| |
(2x5V@5A固定式for128信道) |
| 過電壓保護: |
7V |
| 過電流保護: |
7A |
| 測試模式 |
|
| 單次(Single): |
單次測試 |
| 循環(Loop): |
反復測試,或條件式循環測試(PASS或FAIL) |
| 自動掃描測試: |
可找到較為嚴格的邏輯電平閾值 |
| 邏輯電平閾值設定規格參數 |
| 最小調整解析: |
100mV |
| 低信號位準: |
TTL 0.1V to 1.1V/CMOS 0.1V to 1.5V |
| 轉態位準: |
TTL 1.0V to 2.3V/CMOS 1.0V to 3.0V |
| 高信號位準: |
TTL 1.9V to 4.9V/CMOS 1.9V to 4.9V |
| 掃描低邏輯范圍: |
TTL 0.1V to 1.1V/CMOS 0.1V to 1.5V |
| 掃描邏輯轉態范圍: |
TTL 1.2V/CMOS 2.5V |
| 掃描高邏輯范圍: |
TTL 1.9V to 4.9V/CMOS 1.9V to 4.9V |
英國ABI-6400與ABI-6500參數主要區別:
| |
6400 |
6500 |
| 測試范圍 |
5V數字IC |
多種電源數字IC |
| 后置驅動能力 |
400mA (MAX) |
600mA (MAX) |
| 隔離信號通道 |
4組信號 |
8組信號(支持較大驅動電流) |
| 測量電壓范圍 |
+10V~ -10V |
+20V~ -20V |
英國ABI-2400/ABI-2500模擬集成電路測試模塊
特點:
含模擬器件測試庫,可以直接對模擬器件進行參數測試.
測量通道數:24個獨立測試通道
驅動輸出電壓:-12V~+12V
驅動輸出電流:200mA
可測量輸入電壓:±24V
輸入阻抗:大于1MΩ
IC測試封裝型態:OP放大器/比較器/DACs/ADCs
IC測試方式:在線測試,若工作在OPA工作在線性區, 則可自動計算出放大率(Av)
晶體管測試種類:晶體管/FET/TRIACS/THYRISTOR等
分立元器件測量通道可輕易的讓使用者完成分立元器件的測量工作,其內部提供了許多測量方式,可讓使用者用于許多類型的分立元器件測試,包含功率型或高增益的分立元器件等.
特點:
適合模擬及數字集成電路的測試.
可進行在線或離線測試與分析.
具有24路測試通道.
安全性高的無電源測量方式.
矩陣式V-I曲線測試,可針對管腳間的阻抗曲線進行測試.
在進行離線測試時,可針對芯片內部進行阻抗分析.
自動對比及儲存曲線.
可切換VI,VT及IT三種顯示模式,可配合不同功能型式的FET元器件.
可設定同步脈沖信號的寬度,進行可控硅元器件或FET的功能測試.
可進行光電耦合器及繼電器元器件的速度功能測試.
具有二組信號源,可輸出直流信號,針對光電耦合器及繼電器進行穩態測試.
并且顯示相似度百分比,具有業界中最多的信號頻率文件位,對于故障的查找有相當大的幫助.
測試頻率高達到12kHz,非常適合測試電感及高頻電容器件.
本系統具備自動信號補償功能,可針對測試環境及夾具進行自校測試,以防止量測信號失真.
可由軟件來進行維修日志的編寫.
可由軟件加入圖片,用來清楚的表示量測位置及電路板樣式.
可選擇利用USB或PCI通訊接口來進行儀器的操作,也可安裝在PC內來節省所占的空間.
測試參數：
|
測量通道: |
24測試通道 |
|
探筆通道: |
2通道實時對比測試 |
|
信號通道: |
2通道同步脈沖信號 |
|
測試電壓范圍: |
2 V to 50 V peak to peak:2/4/6/8/10/20/30/40/50V |
|
電壓分辨率: |
8 to 12 bits |
|
測試頻率范圍: |
37.5 Hz to 12 kHz:37.5/60/75/94/120/150/187.5/240/300/375/480/600
/750/960/1.2k/1.5k/2.4k/3k/4.8k/6k/12kHz |
|
信號電流范圍: |
1 μA to 150 mA |
|
測試阻抗范圍: |
100Ω to 1MΩ：100Ω、1kΩ、10kΩ、100kΩ、1MΩ |
|
測試信號波形: |
正弦波、三角波、斜波 |
|
顯示圖形模式: |
V-I,V-T,I-T |
|
矩陣測試: |
各個管腳間的VI曲線測試 |
|
波形自動對比: |
可利用實時量測雙通道來自動實時對比好壞組件的波形,或將波形進行存儲后,再進行比對. |
|
同步脈沖輸出: |
正向(Positive),負向(negative)或雙向(bipolar)波形 |
|
同步信號振幅: |
可調式由+10V～ -10V |
功能強大的2500
含模擬器件測試庫,可以直接對模擬器件進行參數測試.
測量通道數:24個獨立測試通道
驅動輸出電壓:-12V~+12V
驅動輸出電流:200mA
可測量輸入電壓:±24V
輸入阻抗:大于1MΩ
IC測試封裝型態:OP放大器/比較器/DACs/ADCs
IC測試方式:在線測試,若工作在OPA工作在線性區, 則可自動計算出放大率(Av)
晶體管測試種類:晶體管/FET/TRIACS/THYRISTOR等
分立元器件測量通道可輕易的讓使用者完成分立元器件的測量工作,其內部提供了許多測量方式,可讓使用者用于許多類型的分立元器件測試,包含功率型或高增益的分立元器件等.
6300多功能儀表模塊
1.數字存儲示波器
| 數字儲存式示波器 |
|
水平軸規格 |
| 帶寬: |
> 100MHz |
掃描頻率: |
5ns/div～5s/div |
| 采樣率: |
50MS/s (5GS/s ERS 模式) |
存儲深度: |
各通道為64kbytes |
| 通道數: |
2通道+外部觸發通道 |
觸發模式: |
一般,自動,單一 |
| 耦合模式: |
AC,DC,GND |
內部觸發規格: |
| 輸入阻抗: |
1M Ω,25pF |
觸發信號來源 |
通道一,通道二及信號發生器(MIS3) |
| 電壓靈敏度: |
20mV to 2V /div |
觸發信號型式: |
上升沿觸發,下降沿觸發 |
| 電壓分辨率: |
8 bits |
靈敏度: |
<0.5分格 |
| 最大輸入電壓: |
100VDC |
信號濾波模式: |
AC,DC,高頻濾波,低頻濾波 |
| 外部觸發規格 |
觸發延遲設定范圍: |
| 輸入阻抗: |
1MΩ, 25pF |
預觸發: |
0～100%掃描周期 |
| 觸發信號型式: |
上升沿觸發,下降沿觸發 |
延時觸發: |
0～100%掃描周期 |
| 靈敏度: |
<10mV |
特殊功能: |
自動測量輸入信號參數 |
| 信號濾波模式: |
AC,DC,高頻濾波,低頻濾波 |
自動測量輸入信號參數 |
| 最大輸入電壓: |
100V DC |
信號波形比對功能 |
2.信號發生器
| 信號發生器: |
| 輸出波形種類: |
正弦波,方波,三角波,單次脈波. |
| 輸出頻率范圍: |
0.1Hz～10MHz, 調整分辨率:0.1% 滿刻度 |
| 信號周期范圍: |
100ns～10s |
| 調變模式: |
調幅,調頻,脈寬調變(AM,FM,PWM) |
| 調變信號頻率: |
400Hz 內部信號 |
| 直流偏壓可調范圍: |
-7.5V～7.5V, 分辨率 50mV |
| 分辨率: |
1% |
掃描功能規格: |
| 信號電壓幅度: |
0V～5V, 分辨率: 50mV |
可設定起始頻率范圍: |
0.1Hz～10MHz |
| 可變工作周期范圍: |
20%～80% |
可設定結束頻率范圍: |
0.1Hz～10MHz |
| 上升 / 下降時間: |
25ns |
可設定步階: |
1～1000 |
| 輸出阻抗: |
50Ω |
每步進的保持時間設定范圍: |
0.1sto9.9s |
3.通用型接口通道
| 道數: |
4 組通道 |
| 模擬通道規格: |
|
| 通道功能模式: |
電壓輸出,電壓輸入,電流輸出,電流輸入 |
| 電壓輸出范圍: |
-9V～+9Vm 調整分辨率10mV |
| 電壓輸入范圍: |
-10V～+10V,調整分辨率10mV |
| 電流輸出范圍: |
0～±20mA,調整分辨率μA |
| 數字通道規格: |
|
| 通道功能模式: |
邏輯輸出高電平,邏輯輸出低電平 |
| 電壓電平類型: |
TTL 兼容的邏輯信號 |
4.數字隔離雙通道萬用表
| 測量通道數: |
2 通道 |
通道二功能規格: |
| 輸入阻抗: |
10MΩ |
測量功能模式:交/直流電壓,交/直流電流,電阻測量. |
| 測量統計功能: |
最小/最大值,平均值 |
電壓測量范圍: |
0～400V |
直流電流分辨率: |
1mA |
| 通道一功能規格: |
|
電流測量范圍: |
0～2A |
直流電流精度: |
±0.1% |
| 測量功能模式: |
交/直流電壓 |
電阻測量范圍: |
0～20MΩ |
交流電流分辨率: |
1mA |
| 電壓測量范圍: |
0～400V |
直流電壓分辨率: |
0.01% |
交流電流精度: |
±0.2% |
| 直流電壓分辨率: |
0.005%滿刻度 |
直流電壓精度: |
±0.05% |
電阻測量分辨率: |
0.01% |
| 交流電壓分辨率: |
0.05% 滿量程 |
交流電壓分辨率: |
0.05% |
電阻測量精度: |
±0.1% |
| 交流電壓精度: |
±0.1% |
交流電壓精度: |
±0.1% |
|
|
5.頻率計/事件計數器
| 量測模式:事件計數,頻率計數,脈沖周期 |
| 通道一規格: |
|
| 通道阻抗: |
50Ω |
| 頻率量測范圍: |
1MHz～150MHz |
| 靈敏度: |
<5mV rms @ 2MHz - 10MHz;<15mV rms @ 10MHz -100MHzw |
| 脈沖響應: |
50mV,25ns @ 500Hz |
| 輸入最大電壓范圍: |
±5V |
| 基本精度: |
±0.02%±1count |
| 通道二規格: |
|
| 通道阻抗: |
1MΩ |
| 頻率量測范圍: |
2Hz～100MHz |
| 靈敏度: |
<300mV rms @ 10Hz;<150mVw rms @ 10kHz to 10MHz;<350mV rms @ 33MHz; |
| 輸入最大電壓范圍: |
200Vrms |
| 基本精度:±0.02% |
±1count |
| 事件計數模式規格 |
|
| 通道1計數范圍: |
0～9,999,999,999 |
| 外部信號閘寬最小: |
20ns |
| 外部信號閘寬時間: |
6hours,10ms/10.74s,5μs/84ms,40ns最小分辨率 |
| 測量統計功能: |
最低值,最高值,平均值 |
| 顯示模式: |
頻率,周期,轉速事件數,脈寬,閘寬時間 |
6.電源輸出
| 輸出電壓: |
+5V,+9V,-9V |
| 輸出電流: |
+5V /500mA |
| |
+9V /100mA |
1100可調電源模塊
電源輸出可由軟件控制
可調式邏輯電壓通道
可調整2.5V至6V的電壓
最小電壓(流)調整解析:0.01V & 0.01A
可調式正電壓通道
可調整電壓:0～+24V 電流范圍:50mA～1.5A
最小電壓(流)調整解析度:0.01V & 0.01A
可調式負電壓通道
可調整電壓:0～-24V 電流范圍:50mA～1.5A
最小電壓(流)調整解析度:0.01V & 0.01A
