應用范圍：
    近年來，我國年工業生產總值不斷提高，但是能耗比卻居高不下，高能耗比已成為制約我國經濟發展的瓶頸，為此國家投入大量資金支持節能降耗項目，其中高壓變頻調速技術已越來越廣泛的應用在各行各業，它不僅可以改善工藝，延長設備使用壽命，提高工作效率等，最重要的是它可以“節能降耗”，這一點已被廣大用戶所認可，且深受關注。
    從1998年開始，利德華福人通過一年開發，一年開局試驗，一年市場考驗，其研發制作的HARSVERT-A系列高壓變頻調速系統，完全具有自主知識產權，適合國內電網特性，符合國內用戶使用習慣。該系列高壓變頻調速系統自2000年投入國內市場后，在市政供水、電力、冶金、石油、石化、水泥、煤炭等行業陸續投入運行。由于安裝便捷、操作簡單、運行穩定、安全可靠、維護方便，并在節能、節電、省人、省力、自動控制、遠程監控等方面效果顯著，以及優異的產品性價比和周到的服務，受到用戶的廣泛歡迎。

火力發電：引風機、送風機、吸塵風機、壓縮機、排污泵、鍋爐給水泵、灰漿泵等；
冶金行業：引風機、吸塵風機、通風風機、泥漿泵、除垢泵等；
石油化工：主管道泵、注水泵、鍋爐給水泵、循環水泵、潛油泵、鹵水泵、引風機、氣體壓縮機、混合器、擠壓器
                等；
水泥制造：窯爐引風機、生料研磨引風機、壓力送風機、主吸塵風機、冷卻器吸塵風機、冷卻器排風機、預熱塔風
                機、分選器風機、窯爐供氣風機、高溫風機、尾排風機等；
供水、污水處理：污水泵、清水泵、凈化泵、生物粗處理塔泵等；
市政供水：水泵等；
采礦行業：礦井的排水泵和排風扇、介質泵等；
造紙：打漿機等；
制藥：清洗泵等；
其他：傳動機械裝置、風力渦輪機、風洞試驗等。

系統原理：

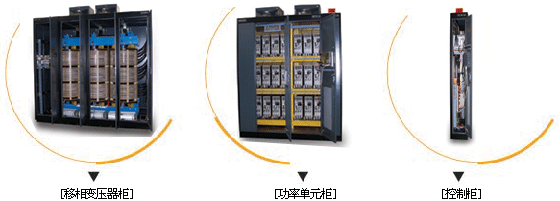

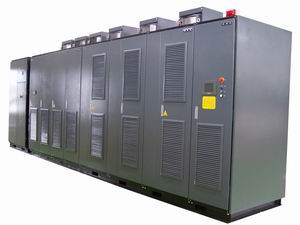

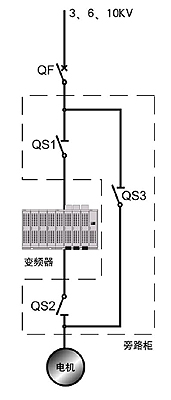

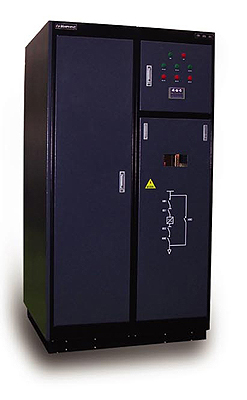

HARSVERT-A系列高壓變頻調速系統采用單元串聯多電平技術，屬高-高電壓源型變頻器，直接3、6、10KV輸入，直接3、6、10KV高壓輸出。變頻器主要由移相變壓器、功率模塊和控制器組成。


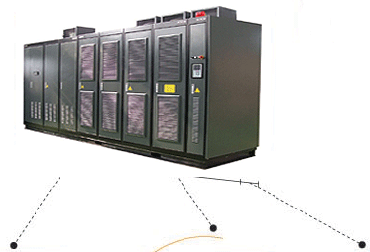

系統結構

功率模塊結構 　　功率模塊為基本的交-直-交單相逆變電路，整流側為二極管三相全橋，通過對IGBT逆變橋進行正弦PWM控制，可得到單相交流輸出。 　　每個功率模塊結構及電氣性能上完全一致，可以互換。（備件種類單一）
	[功率單元電路結構]

輸入側結構
　　輸入側由移相變壓器給每個功率模塊供電，移相變壓器的副邊繞組分為三組，根據電壓等級和模塊串聯級數，一般由24、30、42、48脈沖系列等構成多級相疊加的整流方式，可以大大改善網側的電流波形（網側電壓電流諧波指標滿足IEEE519-1992和GB/T14549-93的要求）。使其負載下的網側功率因數接近1，無需任何功率因數補償、諧波抑制裝置。由于變壓器副邊繞組的獨立性，使每個功率單元的主回路相對獨立，類似常規低壓變頻器，便于采用現有的成熟技術。

輸出側結構 　　 　 　 5級疊加的 輸出側PWM 波形 　　輸出側由每個單元的U、V輸出端子相互串接而成星型接法給電機供電，通過對每個單元的PWM波形進行重組，可得到階梯正弦PWM波形。這種波形正弦度好，dv/dt小，對電纜和電機的絕緣無損壞，無須輸出濾波器，就可以延長輸出電纜長度，可直接用于普通電機。同時，電機的諧波損耗大大減少，消除負載機械軸承和葉片的振動。 　　 當某一個功率模塊出現故障時，通過控制使輸出端子短路，可將此單元旁路退出系統，變頻器可降額機械運行；由此可避免很多場合下停機造成的損失。

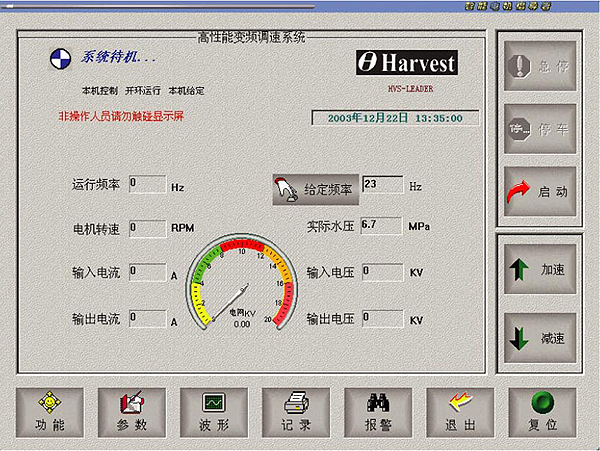

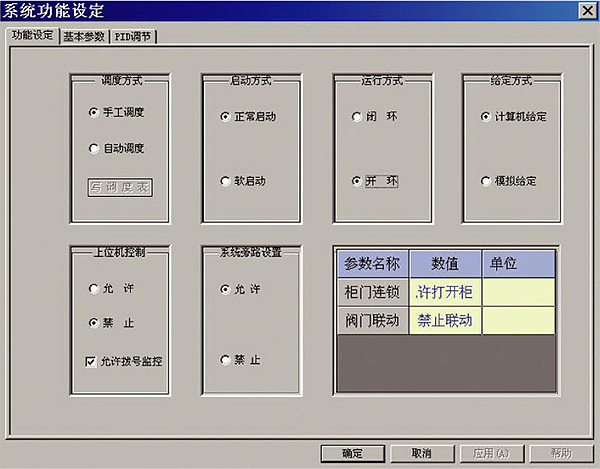

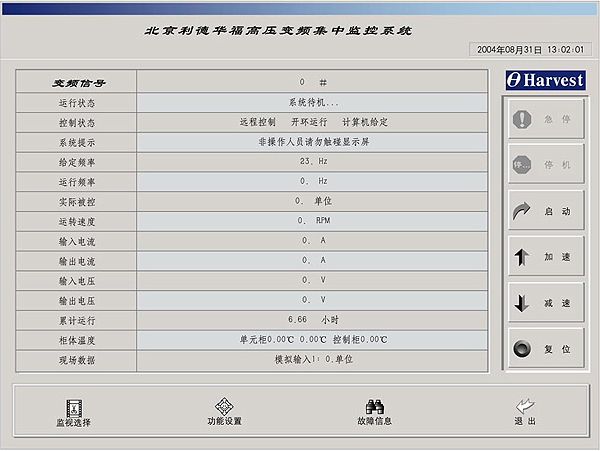

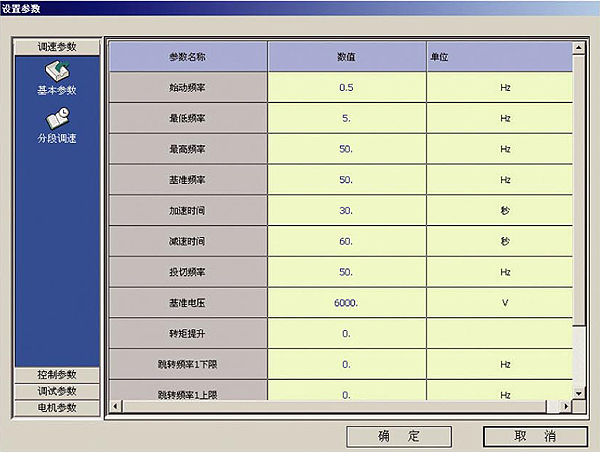

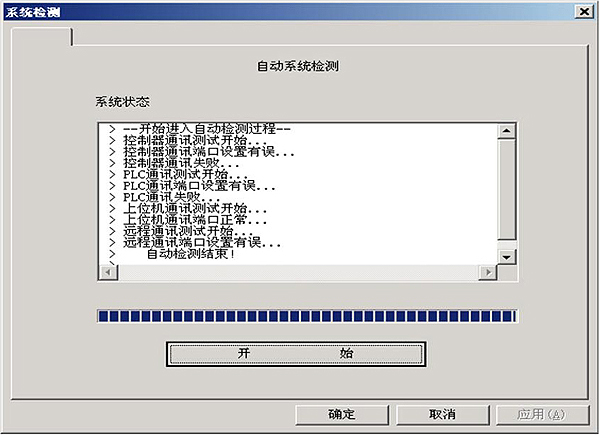

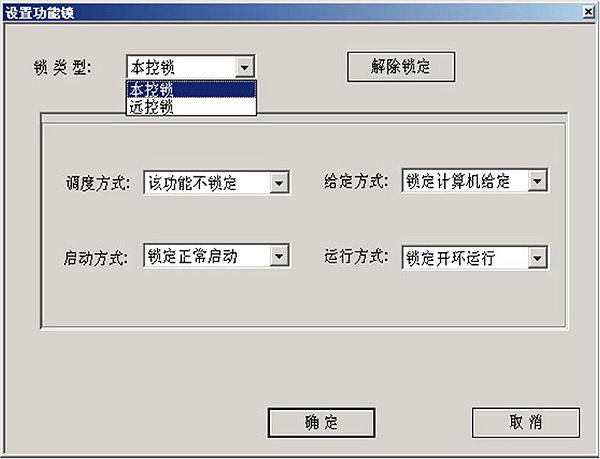

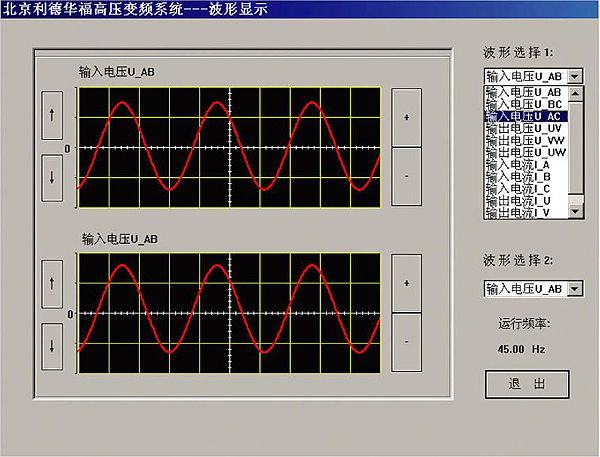

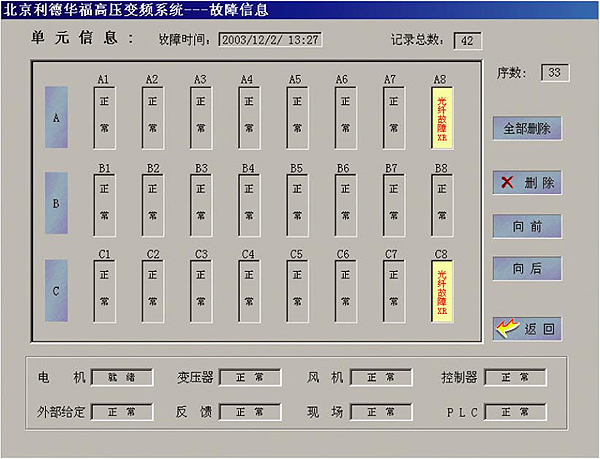

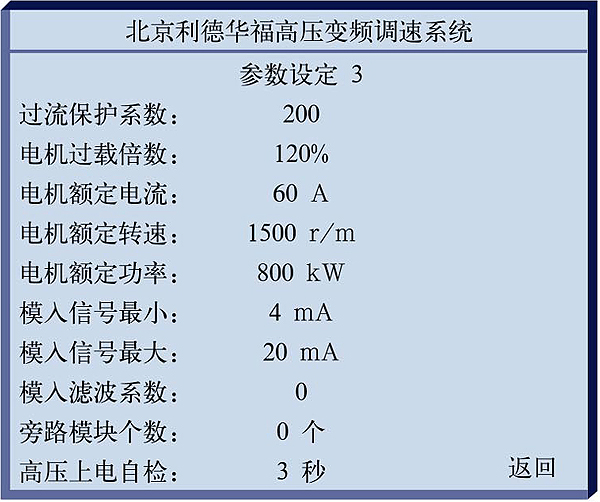

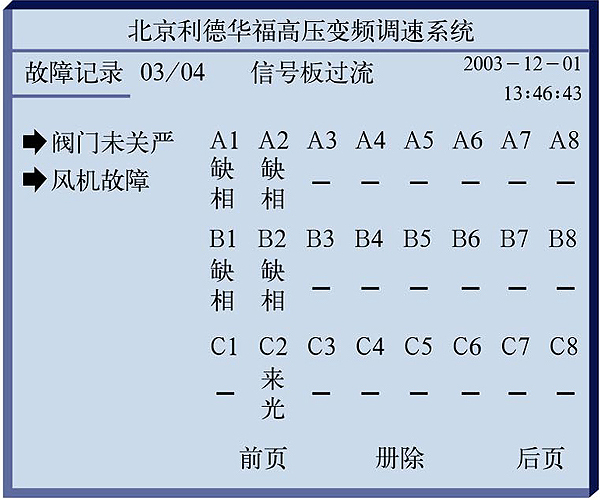

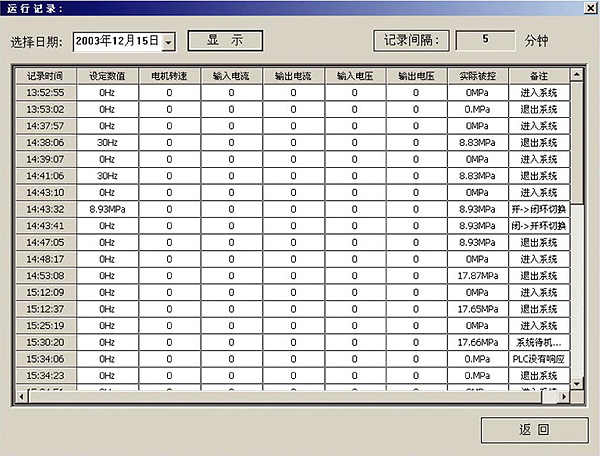

控制器 　　控制器由高速單片機處理器、人機操作界面和PLC共同構成。其中人機操作界面有三種配置：工控PC機界面、嵌入式工控機界面、標準操作面板界面，用戶可根據需要進行選擇。單片機實現PWM控制。人機操作界面解決高壓變頻調速系統本身和用戶現場接口的問題，提供友好的全中文監控界面，使用方便、快捷，同時可以實現遠程監控和網絡化控制。內置PLC則用于柜體內開關信號的邏輯處理，可以和用戶現場靈活接口，滿足用戶的特殊需要。 　　 控制器與功率單元之間采用光纖通訊技術，低壓部分和高壓部分完全可靠隔離，系統具有極高的安全性，同時具有很好的抗電磁干擾性能，可靠性大大提高。另外，控制電源掉電時，控制器可由配備的UPS繼續供電，（散熱風機電源取自移相變壓器）變頻器可以繼續運行。 功能特點：   1、啟動方式設定 　　 變頻器具有正常啟動和軟啟動兩種方式。 正常啟動 　　變頻器按正常方式啟動后，變頻起開環運行于設定頻率，或者閉環于被控量的期望值。 軟啟動 　　變頻器啟動后，不論用戶設定的頻率為多少，變頻器都直接升速到系統參數中提供的電網投切頻率，然后變頻器封鎖輸出，給出"工頻投切"指令，控制用戶的電氣切換連鎖電路，將被軟啟動的電機由變頻器拖動切至工頻電網運行。 　　　　　[主界面] 2、運行方式設定   閉環運行模式 　　在閉環運行模式下，用戶可以設定并調節被控量（比如壓力、溫度等）的期望值，變頻器將根據被控量的實際值，自動調節變頻器的輸出頻率，控制電機的轉速，使被控量的實際值自動逼近期望值。 開環運行模式 　　選擇開環運行模式，變頻器的運行頻率由主界面或外部模擬信號直接給定。 　　 [功能設定選擇對話框] 3、頻率設定 　　變頻調速系統的頻率設定器可以采用計算機本機給定，也可以采用外部模擬信號等進行模擬給定。 計算機設定 　　通過主界面的加減速鍵或"頻率設定"按鈕設定運行頻率。 模擬設定 　　用外部0～10V或4～20mA模擬信號，作為變頻器的給定頻率。 4、控制方式設定 　　高壓變頻調速系統可以在機旁直接本機控制，也可以在異地遠程控制。 本機控制 　　直接利用變頻調速系統柜門主界面的啟動、停機、調速等按鈕實現變頻調速系統的控制操作。 上位機控制（非標配置，由用戶自選） 　　HARSVERT-A系列高壓變頻調速系統可以通過上位機進行實時狀態監控，并可進行啟動、停車、急停、復位、設定運行頻率、參數刷新、查看故障記錄等控制操作。同時，一臺上位機可監控多臺下位變頻調速系統的運行。 DCS控制 　　靈活的可編程數字量和模擬量接口，可與DCS直接連接，實現設備與現場過程控制的完善結合。 遠程撥號控制（非標配置，由用戶自選） 　　用戶在異地可以通過電話網絡計算撥號對變頻調速系統進行異地遠程監控。 　　[上位機及遠程監控界面] 5、 參數設定功能   　　所有參數項用中文提示，所有參數可以整體備份或恢復。 　　可以設定兩段頻率躲避區，有效避免用戶系統在非工頻運行點可能存在的共振：如風機喘振。 　　可以設定不同的轉矩提升，適合不同負載的啟動需要。 　　可以合理設置電機過流及過載保護系數，對電機實施有效保護。 　　可以定制和擴展內部變頻控制參數以及電機控制數學模型，從而為系統向高性能發展留有擴展的空間。 [參數設定3界面--標準操作面板] 　　[參數設定界面--工控機]   6、故障查詢功能   　 　　變頻器具有故障定位與查詢功能，輕微故障時變頻器會在主界面，實時提供報警信息，重故障發生時，變頻器會自動彈出故障界面，向用戶直觀顯示發生了什么故障，發生在什么位置。 　　通過故障界面，用戶可以查詢故障的歷史信息。 [故障記錄顯示界面--標準操作面板]   　　[故障查詢窗口--工控機] 7、波形顯示功能   　 　　通過對變頻調速系統輸入和輸出的電流電壓進行采樣和檢測，可以協助系統進行過流保護，并且查看運行中的波形質量，以及進行功率因數和系統功率的計算等等。 　　　[波形顯示窗口] 8、 自動調度功能 　　用戶可以在變頻調速系統調度表內填寫自動調度數據，使得變頻調速系統可以按照用戶的安排，在不同的時間，自動工作在不同的模式下，方便用戶的使用。 9、 運行數據記錄功能 　　HARSVERT-A系列變頻器具有自動記錄運行參數的功能。用戶對變頻器發生的每一次操作以及對應時刻也相應記錄在案。   運行記錄設定 　　變頻器運行時自動記錄的參數包括給定頻率、電機轉速、輸入電流、輸出電流、輸入電壓、輸出電壓、實際被控及系統狀態信息。所有記錄的運行參數按文本文件格式存放于計算機非易失存儲器中，每天作為一個文件，以日期作為文件名，記錄時間間隔由用戶設定。   　　[數據記錄打印界面]   功能鎖設置 　　通過功能鎖的設定，可以定義本控鎖和遠控鎖，用來鎖定在本控或遠控的情況下，系統的調試方式、給定方式、啟動方式、運行方式。當系統處于本控或遠控的情況下，系統將按照功能鎖自己綁定各項功能。   　　　　[功能鎖設置]   系統自診斷功能 　　自動檢測核心主控制器，可編程序邏輯PLC及上位機等當前的狀態，輔助分析各控制器間的通訊情況，并設計內核檢測功能，協助分析控制器運行性能或解決故障。   　　　　[系統檢測] 10、旁路功能 　　QF采用帶綜合繼保的高壓斷路器 　　如果QS1、QS2、QS3采用手動隔離開關，電機可以實現手動旁路。 　　QS1、QS2閉合，QS 3斷開時，電機可由變頻器控制調速運行。 　　QS1、QS2斷開，QS 3閉合時，電機可由QF直接啟動停并進行保護，變頻器可完全和電網脫離，便于維護與檢修。 　　如果QS1、QS2、QS3都采用電氣開關（如真空接觸器），則可以實現電機自動旁路或軟啟動功能。 11、附加功能（非標配置，由用戶自選） 閥門聯動 　　變頻器可以直接按用戶要求設置相應的附加功能，如在水泵調速應用中，可以自動進行開閥關閥控制，開關閥故障報警等。 技術參數： 高壓變頻調速系統的型號編制方法： 額定電流(A) 電壓等級(KV) 控制方式 變頻調速系統 (VERT) 產品系列 公司名稱縮寫（HAR） 注： 1、額定輸出電流為□□□A 2、電壓等級： □□KV 3、控制方式：A表示異步機普通控制型，VA表示異步機矢量控制型，VS表示同步機矢量控制型。 比如： 額定電流130A 電壓等級6KV 異步機 變頻調速系統 正弦波系列 公司名稱縮寫 3KV系列 變頻調速 變頻器型號 A03/050～ A03/100(含) A03/100～ A03/175(含) A03/175 ～A03/220(含) A03/220～A03/400(含) A03/220～A03/610 變頻器容量(KVA) 250～630 630～900 900～1150 1150～2000 2000～3125 額定輸出電流(A) 50～100 100～175 175～220 220～400 400～610 適配電機功率(KW) 200～400 400～710 710～900 900～1600 1600～2500 輸入頻率(Hz) 45Hz～55Hz 額定輸入電壓(V) 3000V±10% 輸入功率因數 0.95（>20%負載） 變頻調速系統效率 額定負載下>0.96 輸出頻率范圍(Hz) 0.5Hz～120Hz 輸出頻率分辨率(Hz) 0.01Hz 過載能力 120%一分鐘，150%立即保護 模擬量輸入 0～10V/4～20mA，任意設定 模擬量輸出 兩路0～10V/4～20mA可選 加減速時間 0.1到3000s 控制開關量輸入輸出 可按用戶要求擴展 運行環境溫度 0到40℃ 貯存/運輸溫度 -40到70℃ 冷卻方式 風冷 環境濕度 <90%,無凝結 安裝海拔高度 <1000米 防護等級 IP20 外型尺寸(W×H×D) 3300×2480×1200 3900×2480×1200 4900×2480×1200 6000×2580×1200 6000×2580×1300 重量(Kg) 3000 ～ 5000 5000 ～ 7300 7300～9200 注：設備尺寸如有變動，恕不另行通知，具體尺寸以技術協議為準。 6KV系列 變頻調速 變頻器型號 A06/050 (含) A06/050～ A06/080 (含) A06/080～ A06/100 (含) A06/100～ A06/170 (含) A06/170～ A06/220 (含) A06/220～ A06/400 (含) A06/400～ A06/610 變頻器容量(KVA) ≤500 500～800 800～1000 1000～1750 1750～2250 2250～4000 4000～6250 額定輸出電流(A) ≤50 50～80 80～100 100～170 170～220 220～400 400～610 適配電機功率(KW) ≤400 400～630 630～800 800～1400 1400～1800 1800～3250 3250～5000 輸入頻率(Hz) 45Hz～55Hz 額定輸入電壓(V) 6000V±10% 輸入功率因數 0.95（>20%負載） 變頻調速系統效率 額定負載下>0.96 輸出頻率范圍(Hz) 0.5Hz～120Hz 輸出頻率分辨率(Hz) 0.01Hz 過載能力 120%一分鐘，150%立即保護 模擬量輸入 0～10V/4～20mA，任意設定 模擬量輸出 兩路0～10V/4～20mA可選 加減速時間 0.1到3000s 控制開關量輸入輸出 可按用戶要求擴展 運行環境溫度 0到40℃ 貯存/運輸溫度 -40到70℃ 冷卻方式 風冷 環境濕度 <90%,無凝結 安裝海拔高度 <1000米 防護等級 IP20 外型尺寸(W×H×D) 3600×2480×1200 3900×2480×1200 4200×2480×1200 5100×2480×1200 5200×2580×1200 6600×2580×1300 8700×2780×1400 重量(Kg) 3500～4000 4000～5000 5000～6000 6000～8000 8000～14000 注：設備尺寸如有變動，恕不另行通知，具體尺寸以技術協議為準。 10KV系列 變頻調速 變頻器型號 A10/080(含) A10/080～ A10/150(含) A10/150～ A10/210(含) A10/210～ A10/400(含) 變頻器容量(KVA) ≤1250 1250～2500 2500～3500 3500～6250 額定輸出電流(A) ≤80 80～150 150～210 210～400 適配電機功率(KW) ≤1000 1000～2000 2000～2800 2800～5000 輸入頻率(Hz) 45Hz～55Hz 額定輸入電壓(V) 10000V±10% 輸入功率因數 0.95（>20%負載） 變頻調速系統效率 額定負載下>0.96 輸出頻率范圍(Hz) 0.5Hz到120Hz 輸出頻率分辨率(Hz) 0.01Hz 過載能力 120%一分鐘，150%立即保護 模擬量輸入 0～10V/4～20mA，任意設定 模擬量輸出 兩路0～10V/4～20mA可選 加減速時間 0.1到3000s 控制開關量輸入輸出 可按用戶要求擴展 運行環境溫度 0到40℃ 貯存/運輸溫度 -40到70℃ 冷卻方式 風冷 環境濕度 <90%,無凝結 安裝海拔高度 <1000米 防護等級 IP20 外型尺寸(W×H×D) 4500×2480×1200 5700×2480×1200 (其中1600KW柜深為1300） 6800×2580×1300 10600×2580×1300 重量(Kg) 3500～6000 6000～8000 8000～15000 15000～19000 注：設備尺寸如有變動，恕不另行通知，具體尺寸以技術協議為準。
