設計特點：
— 帶齒輪和齒條傳動裝置
— 更容易在垂直、水平或顛倒的方向定位安裝
— 運轉速度最高可達每分鐘 400 英尺
— 除去齒輪反作用的彈簧扭臂設計
— 組件的整體設計使你的系統設計簡單化, 同時節省費用
應用：
— X- Y工作臺
— 起重機等的構臺[門架]系統
— 專業包裝機械，切割機械，傳送機械
— 打印機，印刷機，貼標簽印刷機

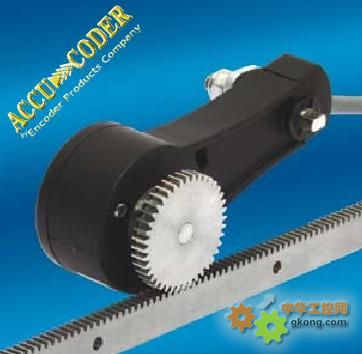

TR2型編碼器去掉了B向倒滑! 是最新的，不會倒滑和滑移的直線型編碼器。由于帶齒輪和齒條傳動裝置的設計特點，使此款新型的TR2編碼器能夠全面解決在任何應用領域的速度、位置以及距離的追蹤。使用帶齒輪和齒條傳動裝置可以使編碼器獲得可重復的定位，而且更為準確。齒條長度可以自選增添，非常容易安裝。 由于采用了零倒滑的齒輪和可以隨意調整松緊的彈簧扭臂設計，使TR2型編碼器比TR1型更可靠，操作更方便。TR2能夠在垂直、水平或顛倒的方向定位安裝，并且有螺紋的轉軸可以左右更換，支持雙面安裝。有傳導作用的外殼材料還能很好的去除了靜電。由于這些構造上的特點，很顯然TR2型編碼器會很快成為一款非常受歡迎的產品。
|
VLT12型環境參數 |
|
操作溫度 |
-20º 到 +85ºC （標準）
-40º 到 +85ºC （低溫選擇）
-20º 到 +100ºC （高溫選擇） |
|
儲藏溫度 |
- 25ºC 到 +85 ºC |
|
濕 度 |
相對濕度98% |
|
振 動 |
10g @ 58 - 500 Hz； |
|
抗 震 |
80g @ 11ms |
|
密封 |
IP50 標準;
IP65 可選 |
|
VLT12型電參數 |
|
輸入電壓 |
4.75-28 VDC（0º 到 +85ºC），4.75-24VDC（+85º 到 +100ºC） |
|
輸入電流 |
最大無負載電流為100 mA（常規65mA） |
|
輸出波形 |
增量式，方波輸出，從面對齒輪位置看轉軸，當轉軸順時針旋轉時，A通道的方波領先B通道90º。 |
|
輸出電路 |
NPN 集電極開路輸出每通道最大驅動電流20 mA，推拉輸出每通道最大驅動電流20 mA，差動線驅動輸出20 mA (在5VDC 時，符合RS422標準),上拉電阻輸出（2.2k電阻）每通道最大電流20 mA。 |
|
基準脈沖 |
每轉一周輸出一個脈沖。 |
|
頻率響應 |
標準200 KHz，另有300KHz 可選。 |
|
抗干擾性 |
經BS EN61000-6-2；BS EN50081-2；BS EN61000-4-2；BS EN61000-4-3；BS EN61000-4-6; BS EN500811測試，符合標準。 |
|
對稱性 |
180º ± 18º |
|
正交相位 |
90º ±22.5º |
|
最小沿間距 |
67.5º |
|
每轉脈沖數 |
0001 - 0189，0200，0250，0256， 0300，0315，0360，0400，0500，0512，0580，0600，0800，1000，1024，1200，1250，1800，2000，2048，2500，2540（如有額外需要，請與廠家聯系） |
|
精 度 |
兩相鄰周期間相差在0.017 º機械角度（1 弧度分）之內 |
|
VLT12型機械參數 |
|
最高直線速度 |
400 英尺/分 （高于200英尺/分或需用潤滑油，高于400英尺/分請與廠家聯系） |
|
齒輪/齒條材料 |
303# 不銹鋼 |
|
齒輪配合公差 |
AGMA 10，20度壓力角 |
|
準確性 |
±0.0001''（每英寸最大積累誤差） |
|
重復性 |
± 0.0005'' |
|
轉軸徑向和軸向負載 |
徑向最大5磅
軸向最大5磅 |
|
起動扭矩 |
IP50為0.05 盎司英寸
IP65為0.4 盎司英寸 |
|
安裝 |
帶螺紋轉軸可安裝在外殼兩側任意一側，訂購時請說明要1/4-20或M6螺紋 |
|
外殼 |
耐高溫不銹鋼和尼龍合成材料 |
|
電 纜
|
長18英寸（帶金屬箔和網形屏蔽，24AWG規格）， 18英寸帶5或8針的M12連接頭（電纜帶網形屏蔽） |
|
重 量 |
5盎司 |
