1.簡介

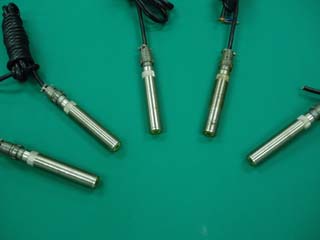

CZ-01磁阻式轉速傳感器采用電磁感應原理實現測速，在傳感器前端繞有線圈，當齒輪旋轉時，通過傳感器線圈的磁力線發生變化，在傳感器線圈中產生周期性的電壓，通過對該電壓處理計數，就能測出齒輪的轉速。該傳感器輸出信號強，抗干擾性能好，不需要供電，安裝使用方便，可在煙霧、油氣、水氣等惡劣環境中使用。
2.技術參數
● 直流電阻：200±15Ω(25℃)
● 測速范圍：70～99999轉/分
● 輸出電壓：0.8～20V正弦波信號
● 輸出阻抗：>200Ω
● 測速齒輪形式：模數2～4（漸開線齒輪）
● 工作溫度：-10～+120℃
● 抗振動：20g
● 螺紋規格：Φ16傳感器（M16×1）
● 重 量：約120g
● 轉速與輸出電壓關系(傳感器與齒輪間隙為1mm,傳感器輸出電壓為峰峰值，使用的齒輪為60齒，模數2～4漸開線齒輪)

轉速（n/min） 70 100 224 342 477 665 920 1167 1505 2080 2509 3050 3606 4334 4620
輸出電壓 0.8 1 2 3 4 5 6 7 8.5 10 12 13 15 17.5 18.5

3．訂貨指南
訂 貨代 號：CZ-01-B□□
傳感器長度：B□□
0 1：65mm
0 2：117mm
0 3：148mm
如CZ-01-B02 表示117mm長的CZ-01形傳感器。

可根據用戶需要設計制作
