簡介

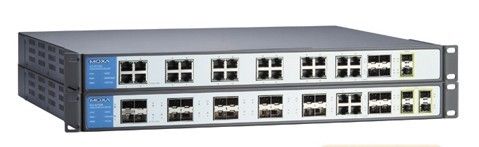

在過程自動化和交通自動化應用中集合了各種視頻、音頻數 據，因此需要高性能和高可靠性的網絡環境。ICS-G7826/ G7828系列全千兆骨干交換機具備24個千兆以太網口，以及 多達4個萬兆以太網口，支持3層路由功能，使跨網絡的應用 部署更簡單，非常適合大規模工業網絡的應用。ICS-G7826/ 24G+2 10GbE/24G+4 10GbE口全千兆網管型三層以 太網交換機 G7828全千兆通訊功能增加了帶寬，其高性能確保在網絡上 快速傳輸大量的視頻、音頻和數據信息。該系列交換機支持 Turbo Ring，Turbo Chain和RSTP/STP冗余協議，無風扇設 計，隔離冗余電源，增強了系統可靠性和骨干網絡的可用性。

優勢與特點

• 三層交換功能將大型網絡劃分成不同的子網，允許數據信息 在網絡上進行通訊
• 支持Turbo Ring，Turbo Chain，RSTP/STP和MSTP網絡冗余
• IGMP Snooping和GMRP過濾組播封包
• 支持IEEE 802.1Q VLAN和GVRP協議，簡易網絡規劃
• 支持QoS（IEEE802.1p/1Q）和TOS/DiffServ，增加網絡穩定性
• 采用IEEE 802.3ad，LACP優化網絡帶寬
• 支持IEEE 802.1X，HTTPS和SSH，加強網絡安全性
• 支持SNMPv1/v2c/v3不同等級的網絡管理協議 規格
• 采用RMON有效提升網絡監測和預測能力
• 支持帶寬管理，確保網絡穩定性
• 支持基于MAC地址的端口鎖定，防止非法入侵
• 支持端口鏡像功能，便于在線調試
• 通過E-mail和繼電器輸出自動報告意外事件
• 自動恢復在線設備的IP地址
• 自動快速線路恢復
• 可通過網頁瀏覽器，Telnet/Serial console和 Windows utility 進行配置

技術參數 標準：
IEEE 802.3適用于10BaseT
IEEE 802.3u適用于100BaseT（X）and 100BaseFX
IEEE 802.3ab適用于1000BaseT（X）
IEEE 802.3z適用于1000BaseSX/LX/LHX/ZX
IEEE 802.3ae適用于10 Gigabit Ethernet
IEEE 802.3x適用于Flow Control
IEEE 802.1D適用于Spanning Tree Protocol
IEEE 802.1w適用于Rapid STP
IEEE 802.1Q適用于VLAN Tagging
IEEE 802.1p適用于Class of Service
IEEE 802.1X適用于Authentication
IEEE 802.3ad適用于Port Trunk with LACP
協議：IGMPv1/v2 device，GMRP，GVRP，SNMPv1/v2c/v3，
DHCP Server/Client，DHCP Option 82，BootP，TFTP，SNTP，
MsTP，RARP，RMON，HTTP，HTTPS，Telnet，SSH，Syslog
三層交換技術：靜態路由，RIP V1/V2，OSPF，VRRP支持路由器
冗余
MIB：MIB-II，Ethernet-like MIB，P-BRIDGE MIB，
Q-BRIDGE MIB，Bridge MIB，RSTP MIB，RMON MIB
Groups 1，2，3，9
流控：IEEE 802.3x流量控制，背壓式流控
交換屬性 優先級：8
最多可用的VLAN數：256
VLAN ID范圍：VID 1 ~ 4094
IGMP組：1000
MAC表大小：16 K
封包緩沖區大小：12 Mbit
接口 千兆以太網口：10/100/1000BaseT（X）或
100/1000BaseSFP插槽
萬兆以太網口：10GbE SFP+插槽
控制口：RS-232（RJ45接口）
LED 指示燈：STAT，PWR1，PWR2，F(xiàn)AULT，MSTR/HEAD，
CPLR/TAIL
報警觸點：1路繼電器輸出，電流負載能力 2 A @ 30 VDC
數字輸入：1路數字輸入，電氣隔離，共地
• 狀態“1”：+13 ~ +30V
• 狀態“0”：-30 ~ +3V
• 最大輸入電流：8 mA
電源需求 輸入電壓：110/220 VAC（85 ~ 264 VAC）
輸入電流：
ICS-G7826：Max.0.98/0.55 A @ 110/220 VAC
ICS-G7828：Max.1.16/0.65 A @ 110/220 VAC
過流保護：提供
反接保護：提供
機械特性 外殼：IP30防護等級
尺寸：440 x 44 x 386.9 mm（17.32 x 1.73 x 15.23 in）
安裝：19”機架式安裝
工作環境 工作溫度：0 ~ 60 °C（32~140 °F）
存儲溫度：-40 ~ 85 °C（-40~ 185 °F）
相對濕度：5 ~ 95%（無凝露）
安規認證 Safety：UL 60950-1（認證中），EN 60950-1（認證中）
EMI：FCC Part 15 Subpart B Class A，EN 55022 Class A
Rail Traffi c：EN 50121-4
注：請登陸Moxa網站，獲取最新認證信息。
保修 保修期：5年
