[2008 年 07月 23日，德國] 2008 年 6 月 7 日至 29 日，16 支歐洲頂級足球隊在奧地利和瑞士聯合舉辦的歐洲足球錦標賽（UEFA European Championship）上集結，在賽場上展開角逐。此次頂級賽事向全球 180 個國家進行現場直播。安裝于賽場上的 SpiderCam® 攝像機器人可全程實時記錄賽事畫面。總共有 4 個歐洲杯足球場安裝了這種尖端的攝像系統：維也納的 Ernst Happel 體育場，薩爾茨堡的 Wals-Siezenheim 體育場，巴塞爾的 St. Jakob 公園球場，以及日內瓦的 Stade de Genève 球場。所有這些攝像系統都由 Beckhoff 基于 PC 的控制系統控制。


    當 Cristiano Ronaldo、Ruud van Nistelrooy 和 Michael Ballack 在 2008 歐洲杯賽場上馳騁時，他們將被無數臺電視攝像機從不同角度拍攝。從直升機視角拍攝到的高動態電視畫面通過一種攝像機器人 － SpiderCam® － 傳輸。這種攝像機器人由其同名公司研發，可在空間的任一方向上自由移動，就像一個遠程控制的飛行器。電纜絞盤系統可安裝在看臺頂棚的 4 根桅桿或體育館的其它固定位置上，以便讓攝像機移動到任何理想的位置。電纜絞盤用于調整電纜的長度，協調控制系統用于驅動該攝像系統，使其能夠快速、靈活地移動。
　
    攝像機的移動速度最高可達 9 m/s（32 km/h)。為控制這一復雜的過程，Spidercam 公司選用了在 Windows CE 操作系統下運行的嵌入式 PC CX1000 作為中央控制器。每個絞盤操作站都配有一臺帶 TwinCAT 的嵌入式 PC CX9000，通過網絡變量與中央控制單元上的 CX1000 通訊。它集成了 TwinSAFE 端子模塊，可最大限度地確保系統的安全性，尤其是在調試與手動控制等關鍵時刻。
　
    雖然這項技術是復雜精密的，但 SpiderCam® 的使用卻并不復雜。操作這臺攝像系統僅僅需要 2 名操作作人員即可。其中一名通過操縱桿控制 SpiderCam® 的飛行，另一名則操作攝像機本身。具有在線顯示功能的控制監視器可隨時準確提供攝像機當前所在的精確位置信息。
　
    不同的攝像頭可根據需要安裝在攝像機頭部或移動攝像車上。圖像信號通過塑料電纜內的玻璃光纖傳輸至直播間或信號發送車上。

新聞圖片

　

圖片注釋：

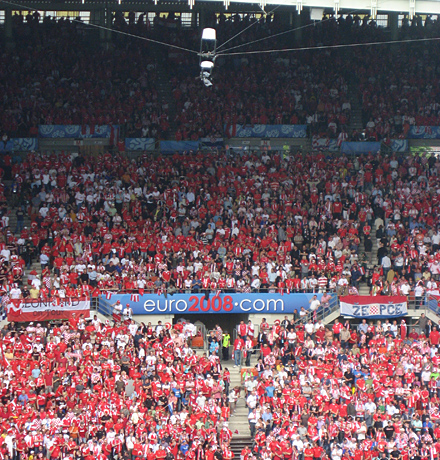

SpiderCam® 攝像機器人
