對于許多陶瓷生產廠家來說，可能在同一條生產線經常會變更生產品種，如果窯爐生產線控制系統可以讓用戶預先設定好多種生產不同產品的溫度曲線配方,那么在生產對應產品時，一線操作人員只需簡單的調用相應配方就OK，從而使操作人員能夠迅速換班，迅速正常生產，提高工作效率.本文主要講ASK 人機界面與TAIE溫控表直接通訊在窯爐系統中的應用。
1.控制系統要求：
系統上有26臺溫控表，要求：
① 溫控表與上位機能直接連接。
② 溫度能在上位機上顯示，設置，監控。
③ 系統上可存儲多種產品的生產溫度曲線配方。
④ 可對當前報警進行實時記錄及顯示，并可查詢歷史故障記錄及故障解除時間。
2.解決方案：

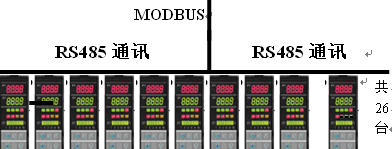

因ASK觸摸屏8.0寸以上的內置了配方功能、掉電保持功能以及自帶有MODBUS485通訊口，利用ASK觸摸屏內置的配方功能，可以讓用戶預先設定好生產不同產品的溫度曲線配方；內置掉電保持功能，可對當前報警進行實時記錄及顯示，并可查詢歷史故障記錄及故障解除時間。這就只需要溫控表帶有通訊功能就0K了.本案例中采用的是我司代理的一款TAIE溫控表.系統框架圖如下：
HMI(ASK人機界面)
３.軟件設置：

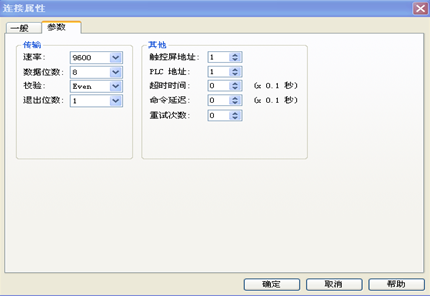

在軟件中添加１個連接，分別設置連接屬性如下：
設置好后，畫面元件的地址可以做如下選擇：
4.延伸閱讀：
① 目前市面上主流溫控表或變頻器、伺服控制器基本都可以與ASK觸摸屏直接通訊。并可以代替面板的功能來使用。
② 人機多通訊均可以按這種方式來設置。
③ 軟件支持自由口通訊協議，可以和很多非標協議的儀表進行通訊，另外也可以為客戶定制專用協議。
④需要更詳細信息請來電咨詢，謝謝！
(廣東省佛山市佛大華康自動化設備有限公司 聯系人:李先生 電話:13539320563)
|
