1 概述
據統計，我國建筑總能耗約占社會終端能耗的45%，能耗費用占飯店?duì)I業額的15%左右，能源消費占全球能源消費的20.3%。酒店是耗電、耗水大戶：一家建筑面積在10000㎡的星級酒店全年會消耗1.3-1.8萬噸標煤，其能耗量不亞于一個大型的工廠。一座300個房間的賓館空調調高1℃，將解決幾十戶人家的用電問題；一家三星級以上飯店里每個客人每天平均的耗水量為0.5-1.1噸，目前城市居民每人每月的平均用水量則一般不會超過3噸。
2011年相關數據統計表明，全國現有星級酒店賓館1.4萬余家。作為能源消耗大戶，節約使用能源、降低基本耗損，一方面意味著降低經營成本，提高營業利潤，另一方面對我國十二五節能減排目標的實現，將起到積極的促進和帶動作用。
2 酒店電表配置
技術創新是節能增效工作的基礎當前，大多數酒店企業仍采用人工統計的方式收集各種能源消耗數據，企業管理者只能靠統計報表和電費、水費等結算賬單了解每月的能耗情況，而操作者憑經驗和慣例對設備運行進行操控，這種粗放的管理方式數據時效性、準確性差，由于缺少對能源消耗動態過程的監測和分析，不能及時發現能源消耗結構和運行方式中存在的問題，不能及時了解被消耗的能源中哪些部分是合理的、哪些部分是不合理的。能源節能管理系統自動采集、監測企業分散的設備能耗數據，系統的核心是一套功能強大的能效管理軟件，通過對多種實時和歷史的能耗數據、變化趨勢的統計、對比、分析，幫助用戶發現和解決能源消耗方式和結構中存在的問題，從而有針對性地對能源消耗過程和方式進行改造、調整和優化，提高能源使用效率
無論何時，酒店的舒適度、安全性與經濟性都依賴于供配電系統的可靠性！安全、穩定的供配電系統可以保證酒店中各類電器設施正常工作，智能系統穩定運行，從而有效的保障了酒店的舒適度和安全環境，同時也會為酒店收益率的提高作出貢獻。如何保證給酒店中空調、采暖、通風、照明和電梯等設備提供可靠、連續的電力供應、如何改善電力品質，以保障酒店中各類弱電系統和多媒體系統穩定工作、如何控制酒店運營中的電能損耗，降低電費帳單始終是酒店行業用戶所關心的問題。

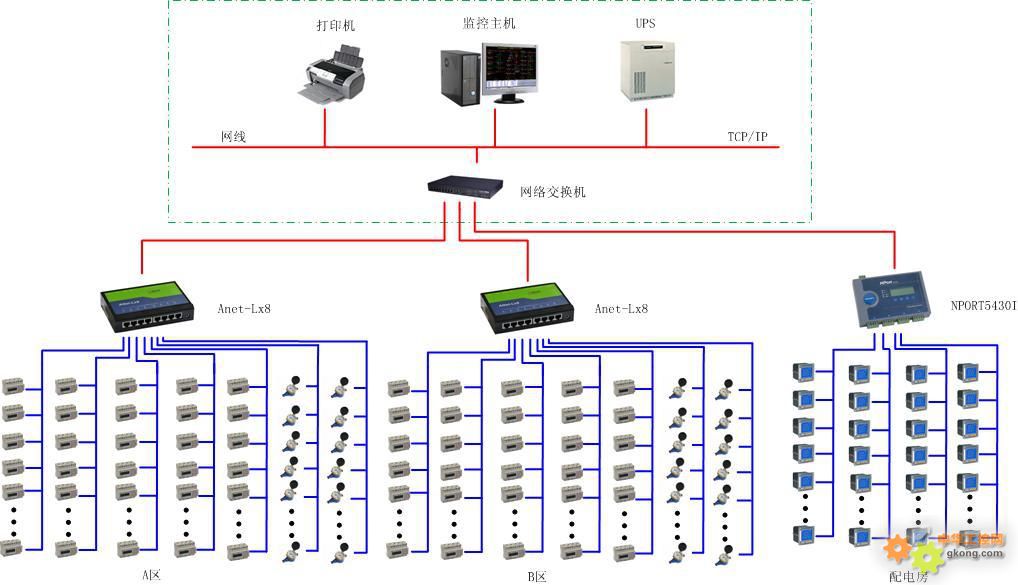

因此為酒店配電系統的進線回路配置合適的電能表，對其進行全面的電能測量，并監視系統的電能質量；對空調、電梯等供電回路的電氣參數實時監視，多角度分析電能使用情況；對會議中心的多媒體通信設備供電回路的諧波污染進行監視；對各個監控系統機房設備和前臺結算中心系統設備的供電回路全面監視。最后運用后臺管理軟件，為酒店配備自動化的電能管理系統，對各類負載的電能消耗進行全面記錄，并深入分析，根據多角度的負荷曲線報表，制定合理用電模式，節約電能花費。酒店行業電能管理系統配置方案如下圖所示：
1）電源進線
在酒店電源進線配置APMD730智能儀表作為酒店物業的管理儀表。APMD730智能儀表可檢測三相電流、電壓、有功功率、無功功率、功率因數、視在功率、電網頻率、有功電能、無功電能、2-31次分次諧波、總諧波含量、電壓波峰系數、電話波形因子、電流K系數、電壓電流不平衡度、峰值電壓、電壓電流序量、波形跟蹤顯示、復費率電能統計、最大需量記錄SOE事件記錄APMD730儀表可與安裝在邊上的電力公司收費電表進行電量比對的同時檢測供電電能質量，保障酒店內用電的可靠性。
酒店建筑中空調機組龐大、通風設備和電梯設備眾多，這些設備的變頻機構、控制部件以及酒店中的計算機系統設備都是典型的非線性負載，產生的諧波流入配電系統，污染電網，不僅會對無功功率補償設備造成潛在影響，還會影響各類電氣設備正常運行，降低系統效率，增加電力成本。根據酒店行業非線性負載數量多、分布分散3次諧波含量較大的特點， 可以在主母線配置有源濾波裝置ANAPF有源電力濾波裝置，進行總體治理諧波，徹底消除因三次諧波產生的中性，保證酒店供電系統安全可靠，保障各類機電設備的正常工作，提高電力系統的管理效率，提高系統效率，降低電能消耗，延長設備壽命，節約酒店的電能花費，降低電力運行成本ANAPF有源電力濾波器是一種用于動態抑制諧波、補償無功、平衡三相系統的新型電力電子裝置，它能對大小變化的諧波電流以及變化的無功進行補償，其應用可克服LC濾波器等傳統的諧波抑制和無功補償方法的缺點。
2）一級負荷
酒店行業中，主要通道和重要場所的照明用電、重要?jiǎng)恿τ秒姟⒂?jì)算機、電話、電聲和錄像設備等用電屬于一級負荷，該部分電能計量主要采用ˎ̥>ACR網絡多功能儀表ACR網絡多功能儀表可以提供全面的電能計量，可以測量三相電流、電壓，有功、無功功率，電度、諧波等，為重要用電回路提供全面的電能監測。
3）二級負荷
酒店的空調系統、一般照明以及一般動力均屬于二級負荷，由于酒店的空調系統包括冷熱機組、風機水泵、空調機房等，用電量占整個酒店用電比重較大，需要對該部分用電點配備ACR網絡多功能儀表，進行全面的電能監測。
4）客房、廚房等各功能區域
對于酒店客房、咖啡廳、桑拿康體區、大堂、廚房以及公共部分照明等功能區域可以配備單相或者三相電度表，進行電能計量，便于對整個酒店的用能狀況進行全面細致的管理，及時反饋能耗漏洞，協助建筑管理人員發現酒店用能系統存在的問題，找到能耗過高或者不合理運行的設備或系統，并給出改進節能運行管理的建議；
3酒店電能管理系統功能
3.1 實時采集

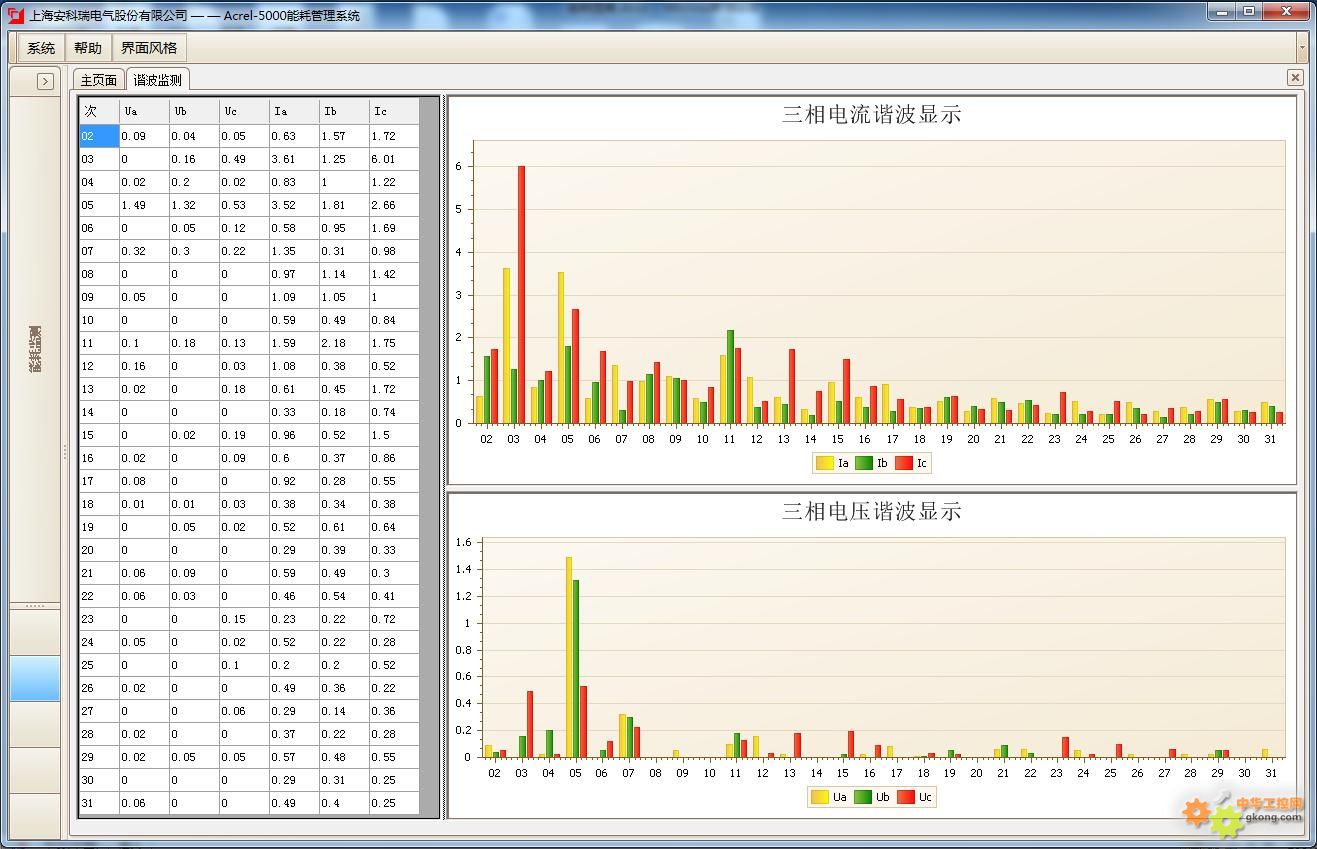

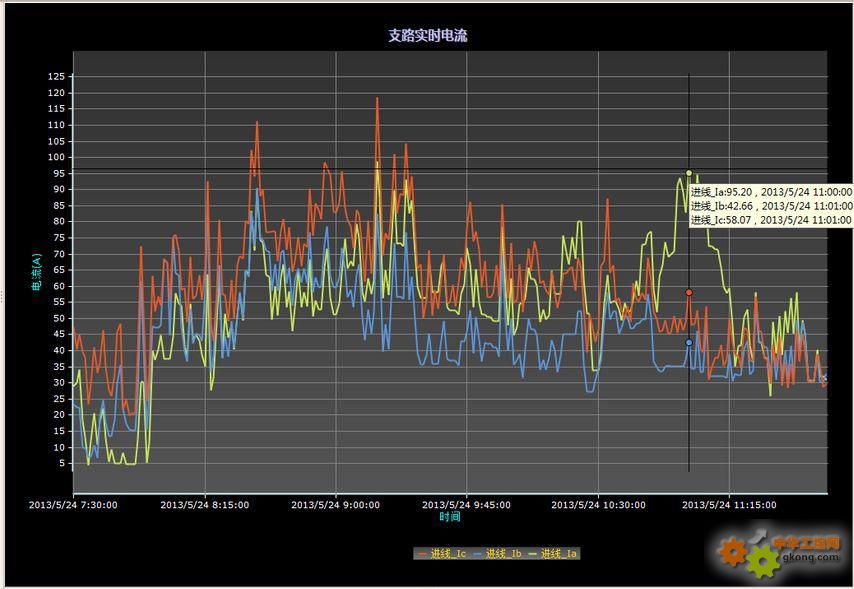

由于電能的“發、供、變、配、用”是在同一時刻完成，用電設備使用電能也是隨著時間的變化而變化，要能有效管理電能，電能信息的實時性顯得非常重要。 系統實時提供配網電壓與電流波形、各相負載情況、運行效率、功率因數、電能質量、諧波畸變率以及三相負載不平衡、電網損耗等狀況，為酒店的管理者提供了實時決策分析、優化配電的可靠依據。
3.2 電能統計
通過系統可在線收集電能審計第一手?jǐn)?shù)據資料，科學準確審計空調、照明、客房、廚房等功能區域的能耗，并自動計算公布企業的日、周、月、季、年的能耗指標和資料。另外，可以根據電能污染情況和酒店產值計算編制清潔能耗和GDP能耗公告。
3.3 電能診斷
通過系統及時全面了解了酒店配電網絡的實際運行情況和存在的問題，如電壓波動、頻率波動、負荷不平衡、電網過載、諧波畸變、電壓凹陷等，這些可能會導致用電設備的損壞，嚴重的影響產品質量。所以根據實測數據進行電網或用電設施的預防性維護，可以將電網設備和用電設備損壞下降到最低程度。
3.4電能報表

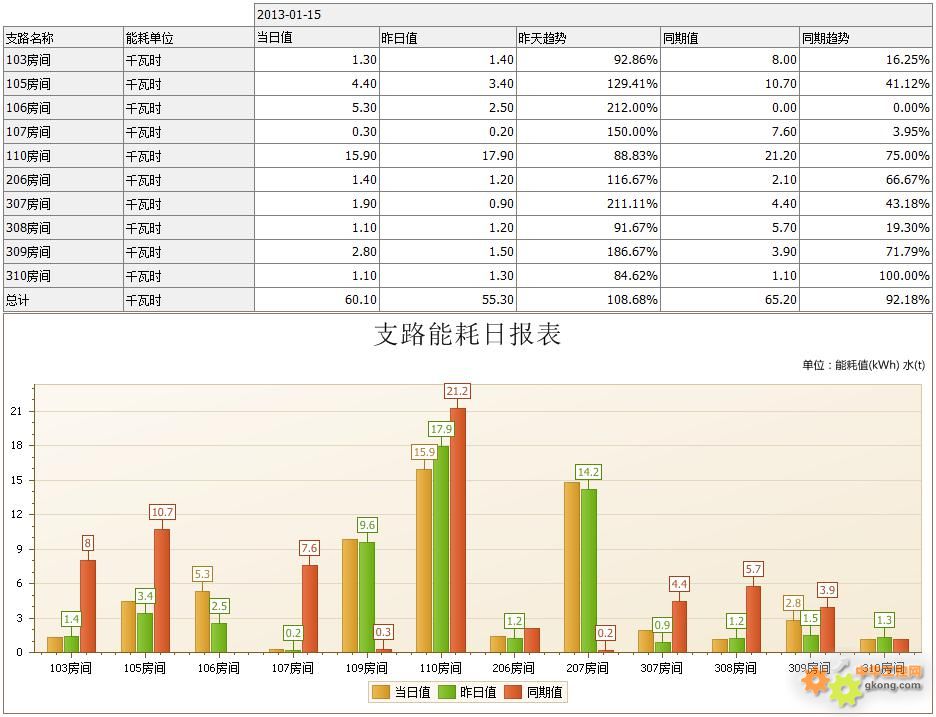

系統提供詳細的電能報表統計功能，對各用電回路在各時間段內用電量進行詳細的統計，并進行同比環比分析，與當日營業額、環境溫濕度等進行比較分析。
3.5 優化運行
通過系統提供的電網運行信息，對設備的超負荷運行、電網故障提出預警，制定電能質量指標，計算酒店用電峰值及出現峰值時間，優化設備使用時間，削峰填谷節約電費，降低酒店運營成本。
4 酒店電能管理系統報價方案
|
編號 |
名稱 |
型號 |
數量 |
單價 |
小計 |
說明 |
|
1 |
電能質量分析儀 |
APMD730 |
2 |
4,500.00 |
9000.00 |
與供電局總表核對，同時監測與確保供電質量 |
|
2 |
有源電力濾波裝置 |
ANAPF50-400/B |
2 |
77，000.00 |
144，000.00 |
兩路低壓進線下端各配一個， |
|
3 |
網絡多功能電力儀表 |
ACR220EL |
73 |
2200 |
160600 |
變電所一級負荷以及二級負荷每個回路配置一臺 |
|
4 |
多功能電能計量?jī)x表 |
DTSD1352 |
10 |
900.00 |
9000.00 |
公共照明、桑拿康體區、廚房區等樓層配電總柜處 |
|
5 |
三相電能計量?jī)x表 |
DTSF1352 |
88 |
600.00 |
52800.00 |
每層各功能區域終端配電箱 |
|
6 |
單相電能計量?jī)x表 |
DDSD1352 |
283 |
350.00 |
99050.00 |
酒店客房 |
|
7 |
通訊線纜 |
RVVSP2×0.75 |
3500 |
4.00 |
14，000.00 |
|
|
8 |
數據采集器 |
Anet-port8 |
4 |
5,500.00 |
21,000.00 |
數據采集器安裝于變電所配置的數據采集箱內 |
|
9 |
工業網絡交換機 |
|
1 |
3000.00 |
3000.00 |
對多個數據采集器進行組網 |
|
10 |
電能管理主機 |
工作站 |
1 |
6,000.00 |
6,000.00 |
可選聯想/HP/DELL等知名品牌，確保穩定運行 |
|
11 |
打印機 |
黑白激光 A4幅面 |
1 |
1500.00 |
1500.00 |
用于電能報表或單據打印 |
|
12 |
電能管理系統軟件 |
Acrel-3000 |
1 |
65,000.00 |
65,000.00 |
人機交互，自動采集并以報表或其他形式展示 |
|
13 |
其他輔助設備 |
機柜、隔離器等 |
1 |
10,000.00 |
10,000.00 |
確保系統穩定運行的其他輔助設備或元件 |
|
|
總 計 |
|
|
|
594950.00 |
|
5 結語
酒店電能管理系統針對目前酒店行業用能居高不下，無法提供有效的節能方案的情況而設計，對酒店總體用電、區域用電和重要機電設備運行狀況的歷史數據庫的分析，對酒店從多個角度進行統計、分析、評判，采用動態曲線、圖表，及時反饋用能漏洞，協助建筑管理人員發現酒店用能系統存在的問題，給管理決策者主動調整酒店運行能耗的改善性措施和方向，實現酒店能源使用效率逐步優化的目的。
|
