一、關于三星4412處理器的生命周期
三星半導體從ARM7時代的44B0，到ARM9時代的2410/2440，再到屬于ARM11的6410，以及CORTEX-A8處理器210，最后到目前令人矚目的4412，可以說這些處理器在不同時期都扮演著重要角色，貫串整個嵌入式ARM處理器發展始終。其實，除了這些耳熟能詳?shù)男吞栔猓�有很多處理器并沒有流行起來，而被早早放棄，如ARM9的2450、ARM11的6440、屬于CORTEX-A9的310等等。這些短命的處理器夭折的原因是多方面的：2450因為以太網的IP糾紛而被迫放棄；而310則是因為采用了比較老的工藝導致發熱較大而被停產！

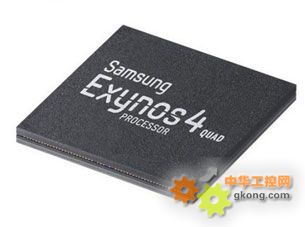

Exynos 4412是三星基于CORTEX-A9架構開發的一款四核芯片，采用32nm工藝，經過千百萬部手機的實踐檢驗，無論從性能、功耗、穩定性等方面都是以往以及同類處理器不能比擬的，堪稱三星半導體的得意之作，這款處理器的優越表現注定使其成為下一個經典。
注：為了便于說明問題，以上處理器型號大多采用簡稱，例如'44B0'完整型號是'S3C44B0'。

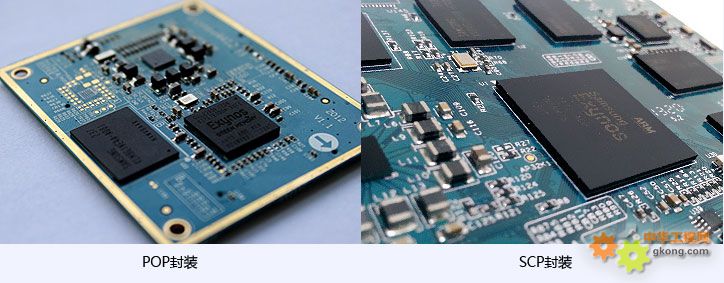

二、4412處理器有兩種封裝，分別是POP和SCP
POP封裝是把內存和處理器封裝到了一起，屬于堆疊結構，這樣帶來的好處是芯片面積變小，大大節省PCB尺寸；另外POP封裝內存芯片采用的是LPDDR2，可以達到與DDR3同樣速度的情況下顯著降低待機功耗；采用POP封裝還有一點好處是，產品在PCB布線的時候不用考慮DDR內存等長與阻抗匹配等技術要求，減少工程師在設計過程中的潛在風險，不過，因為考慮到POP封裝間距比較小，所以設計的時候需要在芯片的引腳扇出上下一些功夫。
采用SCP封裝可以靈活配置外圍內存的大小（1G或者2G），而且SCP的球間距比較大，這樣線路板可以用比較少的成本來完成設計；4412 SCP的封裝芯片在總體成本上也會比POP低一些。
迅為電子可以提供兩種封裝的開發板，供大家選擇。
三、4412處理器配備一款高水平的電源管理芯片（PMU）是必要的
4412屬于四核處理器。一個好的電源管理芯片，可以使整個系統運行有序，從而實現特有的DVFS（動態電壓頻率調整），在控制系統功耗的前提下，使得整個系統更加穩定可靠。

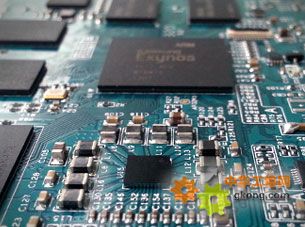

迅為電子的4412開發板配備三星自家電源管理芯片‘S5M8767’，把4412的高性能低功耗充分挖掘出來，可以說是4412開發的黃金搭配。我們在多款項目當中（包括我司開發的平板電腦）采用這種組合，具有明顯的優勢。
四、四核處理器相比于單核處理器，開發難度是不是大大增加呢
乍聽起來，四核處理器的開發難度要大很多，事實情況不是這樣的。因為我們在使用這款處理器開發產品時，操作系統已經跑起來了，也就是說OS把處理器的調度作為核心功能已經實現，并不需要開發人員在這方面做任何工作；另外，驅動程序以及應用程序的編寫方式與單核處理器是一模一樣的，我們只需遵循以往linux和android的開發經驗進行調試就可以了。
|
