儀器設備大容量數據存儲方案匯總
U盤還可以這樣使用？只需3步，讓你的儀器設備具有U盤存儲功能。3天就讓你的儀器升級換代，實現海量數據存取。
許多用戶的儀器設備采集記錄數據是通過串口連接微型打印機，并將測試數據結果打印出來。可是攜帶打印機到現場一方面很不方便，另一方面打印的結果保存也是問題。如果儀器可以直接使用U盤存儲數據的話就非常方便，所以就有必要對儀器設備進行升級，把一些實時采集的數據存儲在U盤上。但是四處尋訪，不知道是否有這樣的產品，也不知道這種產品叫啥，在百度上搜：U盤讀寫模塊，終于找到了USB118AD這款嵌入式模塊。這種產品是西安達泰電子有限責任公司早在2003年開發的，已經經過多次升級，目前支持128M至128G的市面上所有普通規格U盤文件讀寫。
USB118AD是嵌入式USB HOST接口模塊，不必了解USB協議，直接嵌入用戶系統； 兼容128M~128G所有普通U盤、移動硬盤，串口波特率：57600/115200/9600bps， 高速SPI接口文件傳輸速度：150KByte/Sec； 支持文件系統FAT32；可創建Word、 Excel、二進制圖片等各種類型文件； 提供單片機編程實例源代碼；提供串口、SPI口單片機測試板及電腦串口測試軟件。
U盤轉儲模塊 RS232-USB讀寫模塊 數據存儲器 U盤記錄儀 USB無紙記錄儀 U盤讀寫模塊 單片機讀寫U盤 串口轉USB模塊 優盤讀寫模塊 PLC讀寫U盤
USB數據黑匣子的原理；USB采集盒的設計流程；USB海量數據記錄儀表；野外儀器數據存儲的方法 ；串口數據記錄儀；串口數據存儲模塊。
USB118AD模塊解決了不用電腦如何給U盤中存儲文件的問題。這樣以來，大量的儀器設備就可以將數據記錄到U盤中了。

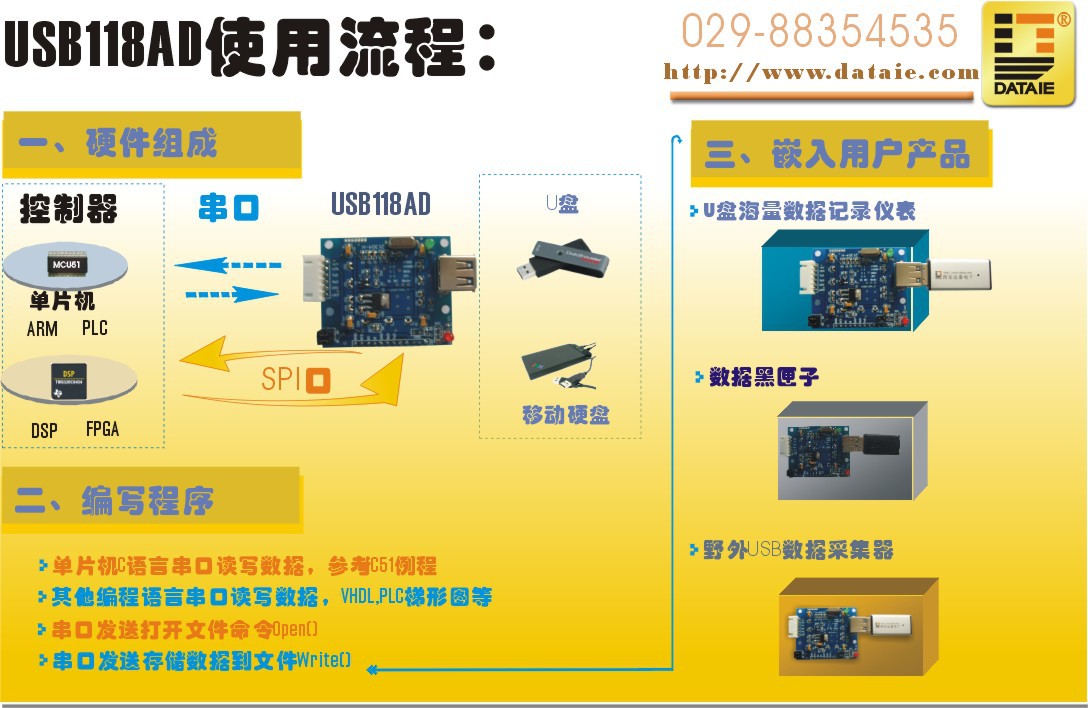

一、 通過串口讀寫U盤文件的解決方案
l 單片機串口讀寫U盤文件
l ARM讀寫U盤文件
l DSP讀寫U盤文件
l FPGA讀寫U盤文件
l PLC讀寫U盤文件
無論是單片機還是FPGA，只要控制器CPU具有RS232串口，就可以通過USB118AD模塊的串口實現U盤文件的讀寫。
詳細資料請參考光盤中的文章：
《USB118AD_通訊的單片機串口測試方法及說明》
《STC單片機51核例程》
《PIC18Fxxx系列單片機參考程序》
《MSP430單片機參考例程》
《基于單片機與PLC通信的海量數據存儲技術說明》
二、 通過高速串口快速讀寫U盤文件的解決方案

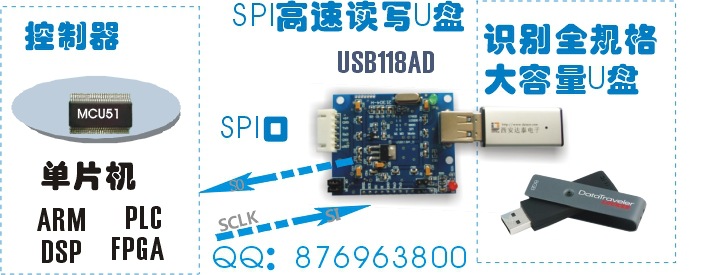

SPI總線系統是一種高速同步串行外設接口，它可以使USB118AD模塊與各種外圍設備以高速SPI方式進行通信以交換信息。當用戶的單片機系統串口已經被占用時，也可以考慮采用SPI模式，尤其對于需要高速存儲的應用，應該首先選用SPI模式，高速SPI接口文件傳輸速度可達150KByte/Sec。
l 單片機SPI口讀寫U盤文件
l 用ARM的SPI口讀寫U盤文件
l 用DSP的SPI口讀寫U盤文件
l 用FPGA模擬SPI總線讀寫U盤文件
此方案的詳細資料見產品光盤。
《USB118AD_通訊命令的STC單片機SPI口測試方法及說明》
《USB118AD模塊SPI接口應用詳解---基于MSP430單片機的SPI方式實現》
《關于USB118處理WORD及Excel格式文件的相關說明》
三、 應用實例：數字化激光接觸網檢測儀
數字化激光接觸網檢測儀是把高精度軌道里程儀、硬點分析軟件組合成一套完整的接觸網硬點查找數據修正系統。真正解決了目前接觸網硬點查找和修正難題。
數字化激光接觸網檢測儀應用了USB118AD模塊進行大容量存儲器、USB接口，從而實現了測量、存儲、通訊一體化功能，克服了使用PDA只能實現局部功能的缺點。
典型應用：
海量數據采集存儲；考勤機數據記錄；石油儀器儀表；紡織機械；水文監測；
用于電力儀表：便攜式電能質量記錄儀，2004年至今
無紙記錄儀：溫濕度報警記錄儀，2005年至今
工業設備黑箱子：鐵路沿線在線監測儀，2006年至今
|
