維控觸摸屏在攻絲機里的應用

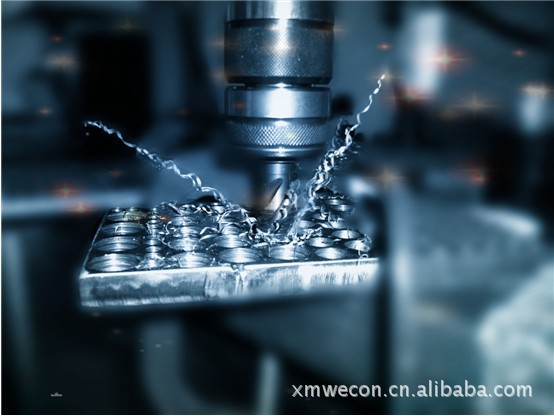

攻絲機也叫攻牙機，是一種在機件殼體、設備端面、螺母、法蘭盤等各種具有不同規格的通孔或盲孔的零件的孔的內側面加工出內螺紋、螺絲或叫牙扣的機械加工設備。
分類
根據驅動動力源的不同，攻絲機可以分為手動攻絲機、氣動攻絲機、電動攻絲機、機械式模內攻牙機和液壓攻絲機等；
根據攻絲機主軸數目不同，可分為單軸攻絲機、二軸攻絲機四軸攻絲機、六軸攻絲機、多軸攻絲機等；
根據加工零件種類不同，攻絲機又可分為模內攻絲機、萬能攻絲機、熱打螺母攻絲機、法蘭螺母攻絲機、圓螺母攻絲機、六角螺母攻絲機、盲孔螺母攻絲機、防盜螺母攻絲機等多種型號；
根據攻絲機加工過程的自動化程度不同，攻絲機可分為全自動攻絲機、半自動攻絲機和手動攻絲機等；
根據攻絲機攻牙時是否同時鉆孔，攻絲機又分鉆孔攻絲機、擴孔攻絲機、專用攻絲機等。
一、系統功能描述
可以輸入其攻絲深度和螺距以及通過觸摸屏控制其正反轉。并且監控鉆頭的速度，和實際圈數。加大了工作效率，減少不必要的換鉆頭方向的麻煩。

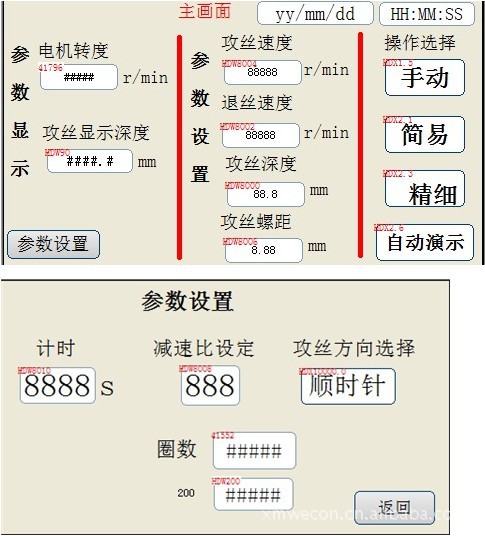

二、觸摸屏系統功能介紹
攻絲機一共分為四種、
1 手動 觸摸屏給伺服寫入正負數，伺服電機來判斷正反轉。外部按鈕關閉。攻牙就停。
2 簡易 攻絲 的深度和退絲的圈數一樣。即正反轉的圈數一樣、
3 精細 正轉4圈反轉1圈、達到設定圈數后退回。反轉的目的是電鉆的頭部垃圾可以清理。
4 自動演示 則是反復執行精細的功能。

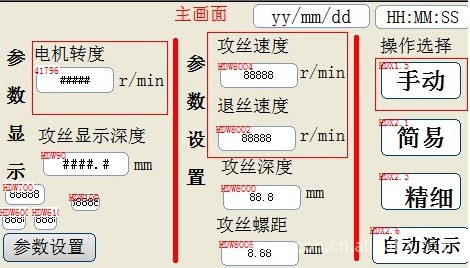

其中攻絲的速度和退絲的速度、還有攻絲的深度和螺距。則是根據工藝需求而設定。
這里可以看到所走的全數還有攻絲鉆頭的方向等。
三、 功能實現
手動開關，當寫入電機固定圈速16000，當機速度也有，脈沖信號也有 （地址1298）（外部地址1298） 具備圈數，脈沖時，按住外部開關（地址1567）1567上升沿時=HDX3.0，下降沿時HDW=6.0 則開始轉動， 否則就要走到16000圈才停下，手動的反轉和正轉差不多只是寫入負的16000圈
簡易按鈕是圈數，速度脈沖都具備的時候，外部開關1567NO時，正轉圈數多少圈，反轉就多少圈，達到指定正反轉圈后則停止、

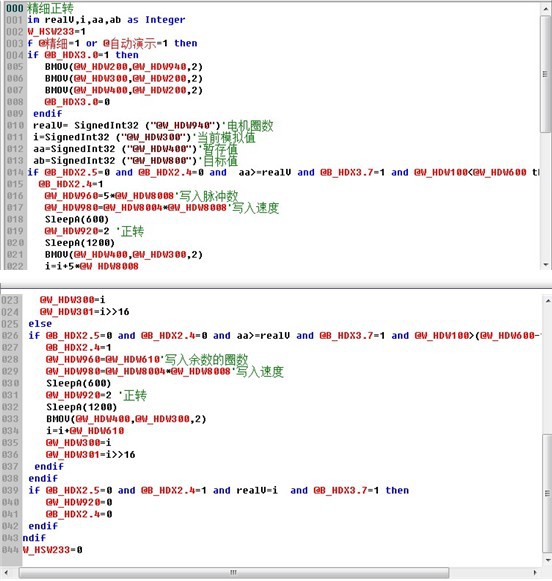

精細按鈕，則是進四圈退一圈，工藝上這樣鉆下去后的屑不會越積越多。依舊是給脈沖型號，給圈數，然后給深度和螺距。

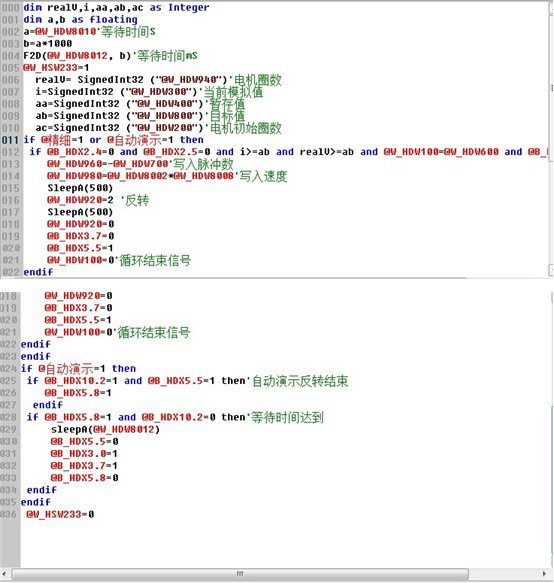

所謂的自動演示，則是一直重復精細的工藝，除非外部的1556信號為OFF了 否則不停。
四、結束語
1.有文本顯示加伺服。這樣可以實現手動，但是實現不了自動。
2.有文本加PLC加伺服，這樣成本高。
3.觸摸屏，加伺服。這樣省略一個PLC的成本，也比文本顯示的好看。
攻絲機的成本不高。只是伺服配合觸摸屏。現在商家都喜歡利益最大化。而且觸摸屏比文本顯示器的檔次高一點，中間省去了PLC，價格就實惠了許多。操作也簡單，只要輸入好攻絲的速度，退絲速度 深度 螺距 減速比 就可以運行。加上手動自動模式可以切換。根據人性化，多樣化選擇。
