摘要 安科瑞剩余電流式電氣火災監控系統通過ARCM剩余電流式電氣火災監控裝置，對商場、賓館、機場、銀行、醫院、廠房等建筑低壓配電系統進行電氣火災監控。本文通過對山東省壽光市晨鳴醫院電氣火災監控系統項目的介紹，重點闡述Acrel-6000電氣火災監控系統所實現的功能及其重要意義。
關鍵詞： 火災探測器；電氣火災；山東省壽光市晨鳴醫院；Acrel-6000/Q200；GB14287
0 前言
山東省壽光市晨鳴醫院位于全國著名的蔬菜之鄉壽光市城區西南部建新街228號，是一家具有專業特色的 現代化、綜合性市醫保定點醫院、股份制民營醫院。目前設有內科、外科、婦產科、兒科、疼痛科、口腔科、中醫腫瘤科、中醫針灸科等先進科室，特別是在治療椎間盤脫出、骨外傷、腫瘤中藥治療、心腦血管疾病、糖尿病、肛腸等方面有突出療效。
本系統能有效地對漏電及由于漏電可能引起火災進行預報和監控，能準確監控電氣線路的故障和異常狀態，能發現電氣火災的火災隱患，及時報警提醒人員去消除這些隱患。
1 系統需求分析
探測漏電電流、過電流、超溫度等信號，發出聲光信號報警，準確報出故障線路地址，監視故障點的變化。儲存各種故障和操作試驗信號，顯示系統電源狀態。
2 參考標準
本系統符合中華人民共和國國家標準GB14287.1-2005《電氣火災監控系統 第1部分：電氣火災監控設備》。
3 系統結構
Acrel-6000電氣火災監控系統是本公司自主研發的用于接收剩余電流式電氣火災探測器等現場設備信號，以實現對被保護電氣線路的報警、監視、控制、管理的運行于計算機的工業級硬件/軟件系統。本系統應用于大型商場、生活小區、生產基礎、辦公大樓、商場酒店等區域的消防控制中心，對分散在建筑內的探測器進行遙測、遙調、遙控、遙信，方便實現監控與管理。本系統采用標準的Modbus現場總線將具有通信功能的探測器相互連接起來，當現場保護線路中的被探測參數超過報警設定值時，能發出報警信號、控制信號，能指示報警部位并保存報警信息。

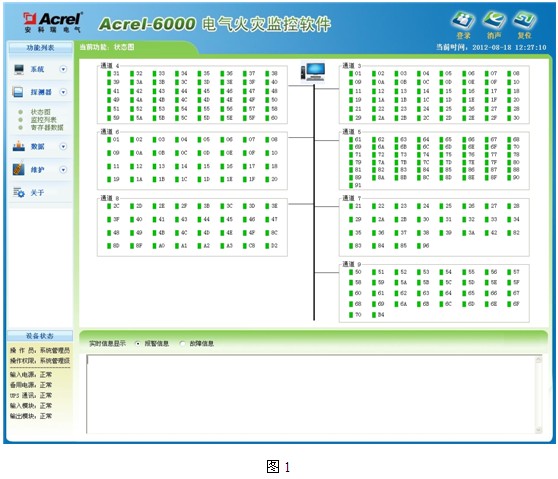

山東省壽光市晨鳴醫院現場共有ARCM300-J1剩余電流式儀表280只，分別分布于15層主樓和4層裙樓樓層內，現場火災探測器采用總線方式接至位于主樓1層消防控制室內的Acrel-6000琴臺式電氣火災監控系統。本系統具有安裝運輸方便、性價比高、維護方便等優點，系統通訊狀態圖如圖1：

根據GB14287號文件，電氣火災監控系統分為：電氣火災監控設備、剩余電流式電氣火災監控探測器、測溫式電氣火災監控探測器三部分。
1）電氣火災監控設備
電氣火災監控設備針對電氣火災監控系統的管理人員，是人機交互的直接窗口，也是系統的最上層部分。主要由系統軟件和必要的硬件設備，如監控主機、顯示器、UPS電源等組成。監測系統軟件對現場各類數據信息計算、分析、處理，并以圖形、數顯、聲音、指示燈等方式反應現場運情況，如圖2所示：
2）剩余電流式電氣火災監控探測器和測溫式電氣火災監控探測器
ARCM300-J1剩余電流式電氣火災監控裝置安裝在樓層配電箱中，用于檢測TN-C-S、TN-S及局部TT系統中的剩余電流、溫度等有關電氣火災隱患產生的電氣參數，當被保護線路中監控裝置參數超過報警設定值時，能發生報警和控制信號，以便消除剩余電流和溫度升高引起的電氣火災隱患。如下圖3所示：

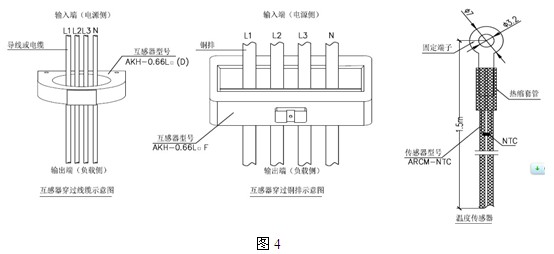

3）剩余電流和溫度傳感器穿線示意圖。剩余電流互感器的額定電流等級，應大于或等于配電回路保護電器的整定電流值，實際應用中應確保所有線纜或銅排穿過互感器；.溫度傳感器為一熱敏電阻NTC，它提供-10℃-120℃的溫度監控基準，可以用來監測線纜或配電箱內的溫度，提供溫度保護，如圖４所示
4系統功能
Acrel-6000電氣火災系統，可實時和定時采集現場設備的剩余電流數據和溫度、并有報警提示聲光報警等功能，可根據實際需要對報警溫度值、漏電流值進行設置，報警故障解除時，可遠方進行復位。系統可對報警事件、日期、報警值、越線值進行記錄，并生成報表，可對報警事件記錄進行打印。
1）故障信息提示

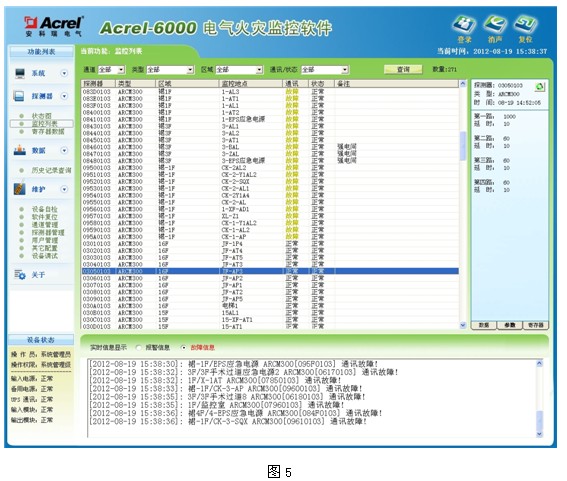

當監控設備檢測到設備故障時，監控設備將發出如下信息，軟件界面如圖5所示：
l 運行監視主界面的故障單元顯示黃色背景；
l 運行監視主界面顯示實時故障提示信息，信息內容包括：時間，設備位置，設備編號，故障信息（顯示界面如下圖所示）；
l 在“實時信息顯示區”中，“故障信息”顯示黃色。
l 監控設備黃色故障指示燈點亮、發出故障提示音。
2）報警記錄查詢

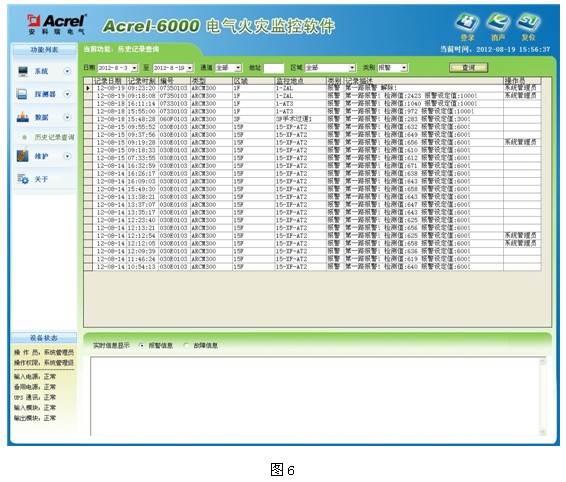

通過點擊【數據】菜單下的“報警記錄查詢”進入如下圖所示的報警記錄（動作信息查詢）界面。用戶于該界面內可查詢?nèi)我鈺r段內相應報警或動作類型下的記錄，操作方式為選擇起始日期、結束日期、查詢類型后點擊查詢按鈕即可，軟件界面如圖6所示：
3）探測器管理

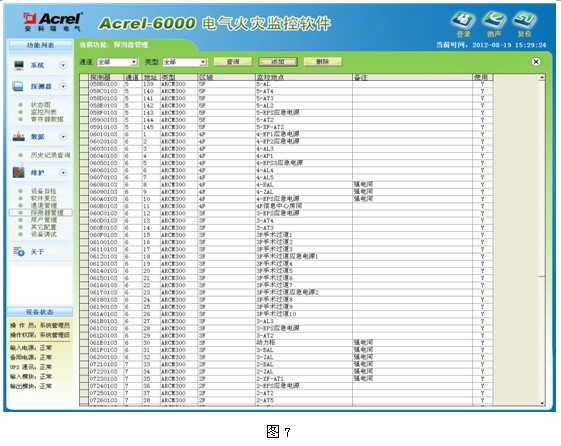

該管理功能只有“系統管理級”可進行操作,“系統管理級”權限登錄系統后，通過點擊【維護】菜單下的“探測器管理”可進入如下圖所示的探測器管理界面。該界面可修改各通道所對應的通訊端口、通訊速率及使用狀態，軟件界面如圖7所示：
5 結束語
隨著智能建筑的發展及電力的廣泛應用，人們對安全的意識認識越來越高。公共建筑安裝漏電火災系統是智能化建設的必然趨勢。電氣火災系統有利于發現安全隱患，及時處理安全隱患，將火災防患與未然有著重要的意義。系統投入運行以來，發現和整改了隱患100多處，為醫院的消防管理提供了科學的依據，受到了客戶好評。
|
