摘要：本文介紹了安科瑞電力監控系統Acrel-2000在阜陽創業水務有限公司中的應用，該系統實現了阜陽創業水務有限公司變電所的集中管理和無人值守，對于提高其供電系統的可靠性和經濟運行指標，促進公司供電系統管理的科學化、現代化，有著非常重要的現實意義，亦給其開展節能減排工作提供了有力的資料依據。
關鍵詞： 節能減排 電力監控 多回路裝置 阜陽創業水務
概述
電力監控系統以計算機、通訊設備、智能測控單元為基本工具，為變配電系統的實時數據采集、開關狀態檢測及遠程控制提供了基礎平臺，它可以和檢測、控制設備構成任意復雜的監控系統，在變配電監控中發揮了核心作用，可以幫助企業消除孤島、降低運作成本，提高生產效率，加快變配電過程中異常的反應速度。
項目簡介
阜陽創業水務有限公司系天津創業環保集團的全資子公司，創立于2005年12月15日，注冊資本6300萬元人民幣，位于中國安徽省阜陽市經濟開發區，是以污水處理為主營業務的水務投資及運營企業，負責安徽及周邊的水務環保建設，積極打造中部地區水務旗艦式企業，擁有國家環保部頒發的環境污染治理設施運營（生活污水甲級）和自動連續監測（水）兩項資質，同時公司以規范、科學為準則，順利通過了ISO9001質量管理體系、ISO14001環境管理體系、OHSAS18001職業健康安全管理三項體系認證。
阜陽創業水務有限公司原供配電狀況：
1） 兩路10kV進線，一用一備，需將其工作狀態納入智能配電監控系統；
2） 兩路10kV出線；
3）0.4kV側配電柜共計11臺，2臺進線柜、4臺無功柜、1臺聯絡柜、其他配電柜4臺，主要包括9個供電回路（1~5#鼓風機、風機房、預處理、辦公樓、污泥脫水間已安裝電能計量表在統一的箱體內進行電能計量，但該表計無法遠傳至后臺系統）。
安科瑞電氣股份有限公司于2012年8月承接了阜陽創業水務智能配電監控系統項目，為該項目定制的電力監控系統為Acrel-2000。該電力監控系統是在阜陽創業水務有限公司原有變配電柜基礎上增加帶通訊接口的安科瑞多功能網絡電力儀表，將電網用電參數遠傳至監控中心，從而實現集中遠程監控和管理的一個高低壓配電改造項目。通過對現有10KV變配電所實施改造，建立一套比較規范的變配電所電力監控系統，以便于掌握進線供電質量、故障情況、廠內負荷變化等，提高變電所運行的安全性，同時監控中心進行數據采集與存貯、數據統計與分析、數據發布與遠傳；以實時監測電網數據為依據，為阜陽創業水務有限公司的能源監控與節能提供有效手段，實現有效節能并提高能源管理水平。
客戶需求
監控并記錄兩路10kV配電系統的供電質量，能夠對電壓、電流、頻率、電能計量、功率因數以及供電連續性等性能參數實時監測和記錄，并實現事故異常報警、事件記錄和打印、統計報表的整理和打印、電能量管理、負荷監控及查閱歷史數據的功能，形成數據統計報表和圖形曲線以供直觀分析。
出于成本考量，10kV出線處的計量取消，數據參考0.4kV進線處數據。
監控并記錄兩路0.4kV進線柜的供電質量，能夠對電壓、電流、頻率、電能計量、功率因數以及供電連續性等性能參數實時監測和記錄，并實現事故異常報警、事件記錄和打印、統計報表的整理和打印、電能量管理、負荷監控及查閱歷史數據的功能，形成數據統計報表和圖形曲線以供直觀分析。
對九個0.4kV饋電線路的電能進行單獨計量，歷史數據形成圖形曲線可供查閱。
四個電容補償柜，其中兩個為主柜，兩個為輔柜。用戶使用過程中發現，主柜的容量已滿足其需求，故僅要求監控2個主柜數據。
可考慮統一的視屏顯示界面。
設計參照的標準和依據
GB2887-2000 《計算站場地技術要求》
GB/T13729-2002《遠動終端通用技術條件》
DL478-2001《靜態繼電保護及安全自動裝置通用技術條件》
DL/T400-2010 《繼電器和安全自動裝置技術規程》
DL/T 814-2002 《配電自動化系統功能規范》
DL/T634-2002 《遠動設備和系統傳輸規約基本遠動任務配套標準》
DL/T721-2000《配電網自動化系統遠方終端》
DL/T770-2001《微機變壓器保護裝置通用技術條件》
GB/T50063-2008《電力裝置的電測量儀表裝置設計規范》
GB-14285-2006《繼電保護和安全自動裝置技術規程》
GBJ232-2002《建筑電氣工程施工質量驗收規范》
GB/T15145-2001《微機線路保護裝置通用技術條件》
GB50171-2006 《電氣裝置安裝工作盤、柜及二次回路結線施工及驗收規范》
GB/50198-2011 《監控系統工程技術規范》
GB/T17626.5《浪涌（沖擊）抗擾度試驗》
DL/T5003-2005 《電力系統調度自動化設計技術規程》
IEC-61131-3《圖形可編程標準》
系統功能實現
友好的人機交互界面

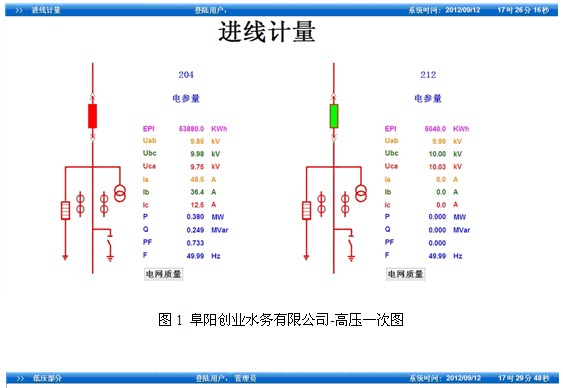

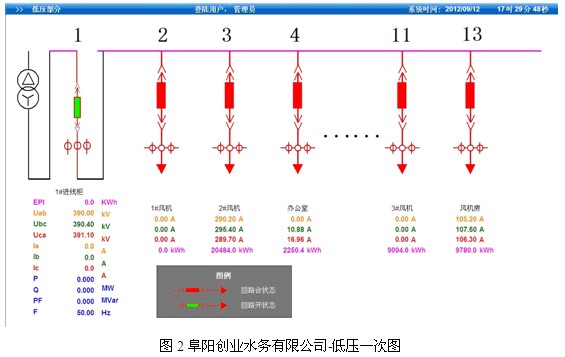

系統具有一次單線圖顯示高、低壓配電網絡的接線情況。主畫面可直觀顯示各回路的運行狀態，并具有回路帶電、非帶電及故障著色的功能。主要電參量直接顯示于人機交互接口并實時刷新。
數據采集處理
Acrel-2000型電力監控系統可實時和定時采集現場設備的各電參量及開關量狀態（包括三相電壓、電流、開關位置、設備運行狀態等），將采集到的數據直接顯示或通過統計計算生成新的直觀的數據信息再顯示（總系統功率、負荷最大值、功率因子上下限等），并對重要的信息量進行數據庫存儲。

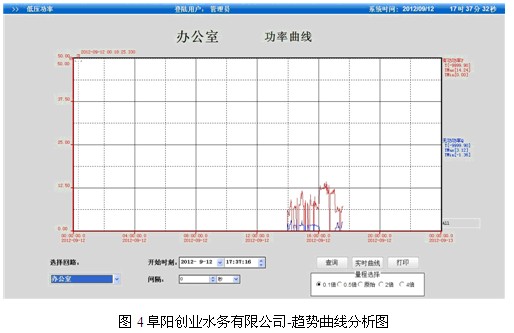

趨勢曲線分析
系統提供了實時曲線和歷史趨勢兩種曲線分析接口，通過調用相關回路實時曲線接口分析該回路當前的負荷運行狀況。如通過調用某配出回路的實時曲線可分析該回路的電氣設備所引起的信號波動情況。系統的歷史趨勢即系統對所有已存儲數據均可查看其歷史趨勢，方便工程人員對監測的配電網絡進行質量分析。

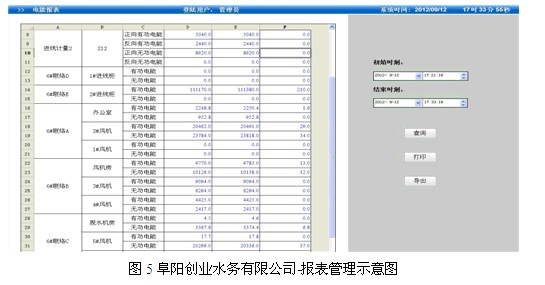

報表管理
系統具有標準的電能報表格式并可根據用戶需求設計符合其需要的報表格式，系統可自動統計。可自動生成各種類型的實時運行報表、歷史報表、事件故障及告警記錄報表、操作記錄報表等，可以查詢和打印系統記錄的所有數據值，自動生成電能的時、日、月、年度報表，查詢打印的起點、間隔等參數可自行設置；系統設計還可根據用戶需求量身定制滿足不同要求的報表輸出功能。

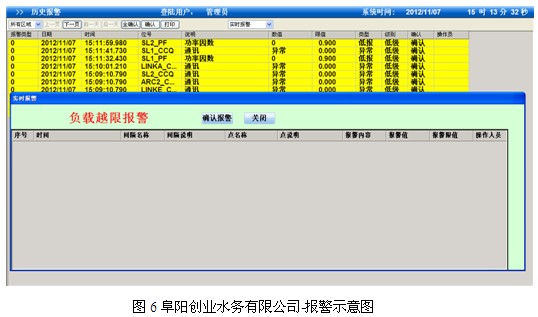

事件記錄和故障報警
系統對所有用戶操作、參量越限及其它用戶實際需求的事件均具有詳細的記錄功能，包括事件發生的時間位置，當前值班人員事件是否確認等信息，參量越限等信息還具有聲音報警功能，同時自動對運行設備發送控制指令或提示值班人員迅速排除故障。
結束語

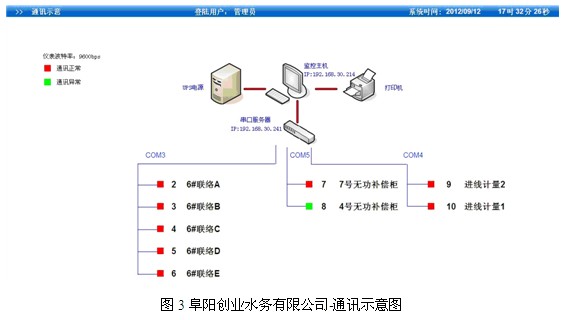

本文以阜陽創業水務有限公司供配電智能監控系統為核心，采用智能電力儀表對公司原有配電現場的改造，通過總線型組網方式，將現場各種電參量集中采集，上傳至后臺監控主機，進行智能化組網，分析了ˎ̥>Acrel-2000電力監控系統最終實現的功能。電力監控系統方便的監控了配電系統的運行狀態，對現場的用電設備進行統一管理，便于維護人員明確設備運行狀況，制定詳細的設備維護計劃，減少工作人員，提高工作效率。為公司節約大量人力成本的同時，實現了公司配電系統智能化。
參考文獻：
電力電測數字儀表原理與應用指南 任致程、周中，中國電力出版社 2007.4
