取代傳統電量變送器的智能電量變送器BRS2010
一、傳統電量變送器介紹
傳統電量變送器是一種將被測電量參數(如電流、電壓、功率、頻率、功率因數等信號)按線性比例轉換成直流0/4-20mA, 0/1-5V,0-10V等標準信號并隔離的裝置。配以相應的指示儀表或AD采集裝置,構成電力參數監測單元.此種電量變送器屬于模擬信號輸出電量變送器,也是目前用的最多的一種電參數在線檢測變送器.為廣大工程師所熟悉.其原理框圖如下:
二、BRS2010智能電量變送器介紹
智能電量變送器也稱為數字式電量變送器,總線式電量變送器,網絡化電量變送器.是在傳統電量變送器不能滿足現場要求的基礎上發展起來的,智能電量變送器采用數字化技術,核心一般采用單片機,前端信號處理采用專用電參數測量芯片,一臺智能電量變送器可以替代好幾臺傳統的電壓,電流,功率,功率因數,頻率,電度等模擬式變送器.以下為原理框圖:
現就傳統電量變送器與上海域信測控技術有限公司的智能電量變送器做以下對比分析:
|
項目 |
傳統電量變送器 |
BRS2010智能電量變送器 |
備注 |
|
1. 采樣原理 |
整流濾波 |
4KHz高速交流直接采樣 |
|
|
2. 精度 |
一般0.5級 |
0.2級 |
|
|
3. 漂移 |
模擬信號,漂移大 |
數字信號,漂移很小 |
|
|
4. 調校 |
需要定期校準 |
不需要調校 |
|
|
5. 與后級連接 |
需要AD采集模塊 |
不需要,直接通訊聯網 |
|
|
6. 現場接線 |
較復雜 |
簡單 |
在多參數測量時更為突出 |
|
7. 成本 |
較高 |
較低 |
|
8. 諧波影響 |
較大 |
較小 |
|

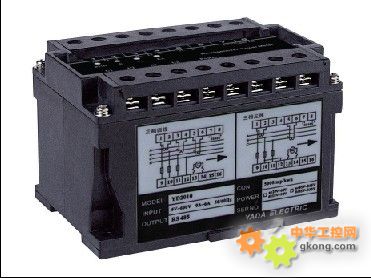

BRS2010三相智能電量變送器簡介
|
項目 |
描述 |
|
信號輸入 |
三相電壓,三相電流, 交流45-60Hz
電壓量程(相電壓):30V、100V、200V、250V、400V、600V等
電流量程:1A、5A、6A 等 |
|
數據輸出 |
三相電壓Ua,Ub,Uc,三相電流Ia、Ib、Ic的真有效值,頻率F,總有功功率P,總無.功功率Q，總視在功率S,總功率因數PF，每相有功功率Pa,Pb,Pc,每相無功功率 Qa,Qb,Qc,每相功率因數PFa,PFb,PFc,每相視在功率Sa,Sb,Sc,正向有功電度,反.向有功電度,正向無功電度,反向無功電度 |
|
通訊接口 |
RS-485： 二線制、通訊距離：1200米、±1  5KV ESD保護 |
|
波特率 |
1200、2400、4800、9600、19.2K bps可軟件設定 |
|
通訊地址 |
1-247,可軟件設定 |
|
通訊協議 |
MODBUS-RTU |
|
儀表規格 |
外形尺寸: 110mm *75mm * 72.3mm, DIN導軌卡裝 |
|
接線方式 |
3P4W,3P4WBAL,3P3W,3P3WBAL,1P2W,1P3W |
三、電量變送器發展趨勢
電量變送器是將各種電參量送入計算機系統，進行智能監測、控制的最前端。隨著數字技術的發展，數字化、網絡化傳感器應用日益廣泛，以其傳統方式不可比擬的優勢漸漸成為技術的趨勢和主流。電量變送器要求穩定性和精確性要求高,漂移小,以微處理器為核心地智能電量變送器能更真實更快速地感測電壓,電流,功率,電度等參數,為電力監測系統提供更可靠地保障.
四、智能電量變送器的應用領域
智能電量變送器以更低的系統成本,高可靠性,接線簡單等特點,被更多的工程師采用,廣泛應用于機房監控,城市路燈監控,泵站遠程監測,抽油機遠程監控,水廠監控,配電監測,樓宇自控電機檢測等.工業自動化領域.
|
