現在的樓宇系統往往是一個龐大的建筑群，其中的水、電、空調、照明、門禁、監控等各個系統都是很復雜的一個系統。顯然，如此規模龐大的系統通過人工監控成本將是非常高昂的，通過紫金橋軟件輕松實現樓宇的智能監控。通過紫金橋軟件實現樓宇信息綜合管理和資源共享，提高管理效率和綜合服務能力，更充分發揮在突發事件時對全局事件的控制和處理能力，為業主創造一個安全、高效、舒適、便利的工作環境。
對于一個智能樓宇系統，不僅要綜合考慮大廈內需要被集成的所有弱電子系統資源的充分利用與共享等實際情況，以及集成后智能化集成系統的實用性和在一段時間內先進型的問題，還要著眼于未來，也即隨著社會發展對智能化不斷提出的新要求，從系統運行環境、資源整合、功能應用、新技術等多方面綜合考慮，將各部分融合成一個高效、統一、實用、開放的有機體。通過紫金橋軟件就可以把智能樓宇中各個子系統在一個統一的技術平臺上集成，而且可以為以后的各種系統預留接口。
一個典型的智能樓宇控制系統應該達到下列目標：
- 以系統集成，功能集成，網絡集成和軟件應用集成等多種集成技術為基礎；
- 采用Internet/Intranet技術及標準的網絡傳輸協議TCP/IP；
- 運用標準化，模塊化結構設計；
- 系統提供各種開放接口，并具備從其它系統中讀取數據，使其達到信息系統與自動化系統集成監控與管理的能力；
- 結構層次清晰，由公共高速互聯網和內聯網絡Internet/Intranet聯接系統集成平臺、弱電各子系統管理層、現場信息采集與控制層的三層結構組成；
- 通過智能化集成管理平臺統一、直觀的監視和管理各子系統，以實現統一監視，控制和管理的功能；
- 網絡化智能系統集成模式可以使信息和資源共享，控制相對分散獨立，硬件配置靈活，軟件組態方便的并行處理分布式計算機系統的結構模式；
- 通過TCP/IP網絡進行系統的遠程控制與管理；
- 采用完全組態的模式進行系統工程的設計，利于信息共享、節省投資、縮短工程搭建周期。
系統的構成

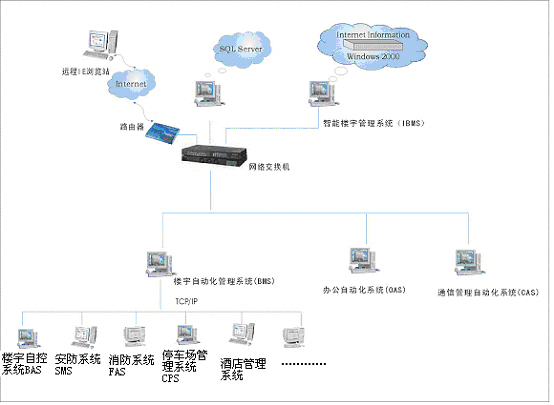

如系統結構圖所示，整個系統可以由以下四個部分組成：智能大廈集成管理系統（IBMS）、樓宇自動化管理系統（BMS）、智能大廈內各弱電子系統、遠程IE瀏覽站。
智能大廈集成管理系統（IBMS）：負責對大廈內各個子系統的進行集中監控管理，接收各個子系統傳來的各種實時數據（視頻、設備信息和報警信息等），顯示監控畫面和視頻內容，實現對監控?cái)?shù)據的實時整理、分析、存儲、顯示和輸出等功能，處理所有的報警信息，記錄報警事件，打印系統信息，發送管理人員的控制命令給各子系統，使得管理者能夠?qū)Ω黝愂录M(jìn)行全局管理，實現一體化服務，提高系統管理的效率，方便大廈的決策部門進行合理的組織，并進行調度、協同、指揮，減少事故帶來的損失。
樓宇自動化管理系統（BMS）：負責對樓宇設備自控系統、CCTV電視監控系統、防盜報警系統、智能卡控制管理系統、、停車場系統等5個子系統進行集中監控管理，接收各個子系統傳來的各種實時數據（視頻、設備信息和報警信息等），顯示監控畫面和視頻內容，實現對監控?cái)?shù)據的實時處理分析、存儲、顯示和輸出等功能，處理所有的報警信息，記錄報警事件，根據需要可以通過電話語音或手機短信等輸出報警內容，打印系統信息，管理人員也可以通過該平臺發送控制命令給各子系統。
智能大廈內各弱電系統:實時采集本系統下掛的各類設備的參數、報警信息等現場信號，將采集的信號經過分析、處理以后上傳。弱電系統包括下列自動化子系統：
- 配電子系統：包括低壓配電系統、計算機不間斷UPS電源系統、冷凍站配電、變壓器、高壓系統和高壓二次線中的各個點進行監測控制。
- 空調監控子系統:中央空調是智能樓宇的重要組成部分，通過紫金橋監控組態軟件不僅可以為用戶提供舒適的工作環境，而且可以通過一些調度算法滿足節能需求。
- 照明子系統:對整個大樓的照明實施控制，包括公共區域照明和泛光照明。根據上班時間和季節的差異實施不同的照明控制方案，以達到節能目的。
- 給排水子系統:對水泵、水池和管網等進行監控。
- 電梯控制子系統：根據電梯數量已經用戶請求，智能調度電梯，合理滿足用戶需求。
遠程IE瀏覽站：遠程IE瀏覽站的主要功能是進行遠程的IE瀏覽功能。通過紫金橋的WEB發布功能，便于管理人員隨時隨地了解整個大廈的實際運行狀況，實現管控一體化，在遠程的管理人員可以通過瀏覽器，直接觀看監控畫面。
|
