1 系統的結構

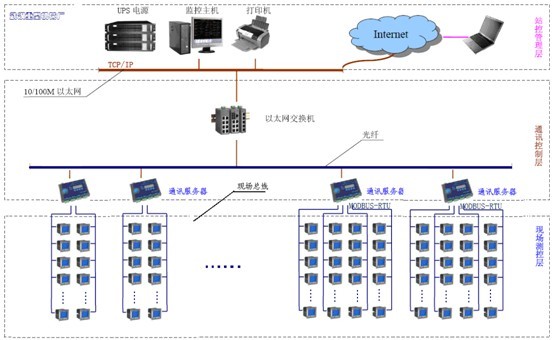

本系統采用分層分布式計算機網絡結構即間隔層、通訊層和站控層如下圖所示：
間隔層主要的設備為：多功能網絡電力儀表、開關量、模擬量采集模塊和智能斷路器等。這些裝置分別對應相應的一次設備安裝在電氣柜內，這些裝置均采用RS485通訊接口，通過現場MODBUS總線組網通訊，實現數據現場采集。

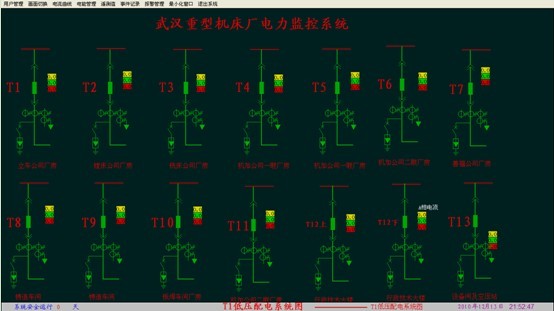

2 系統的主要功能

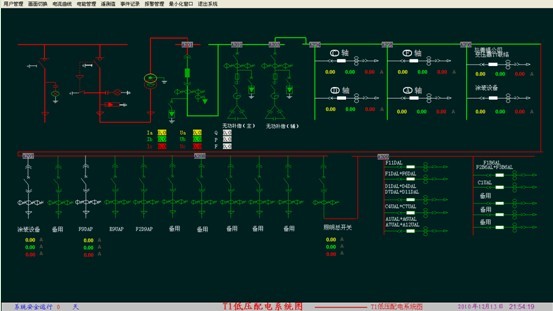

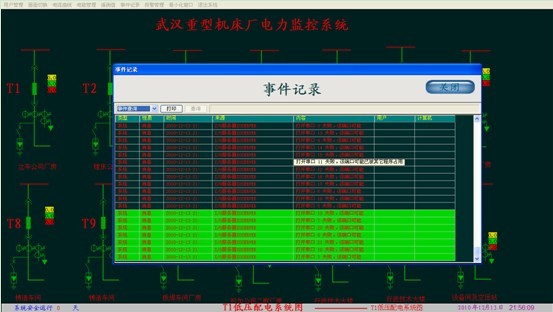

2.3 故障報警及事故追憶
在配電系統發生運行故障時，會及時發出聲報警提示用戶及時響應故障回路，同時自動記錄事件發生的時間地點，以被用戶查詢，追憶故障原因。

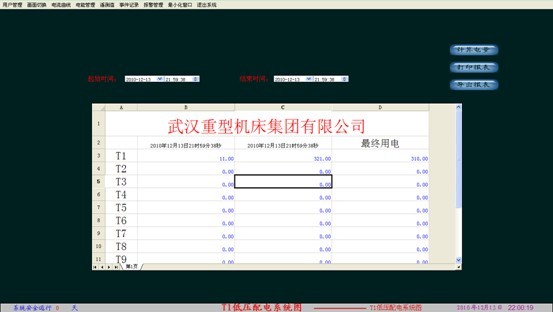

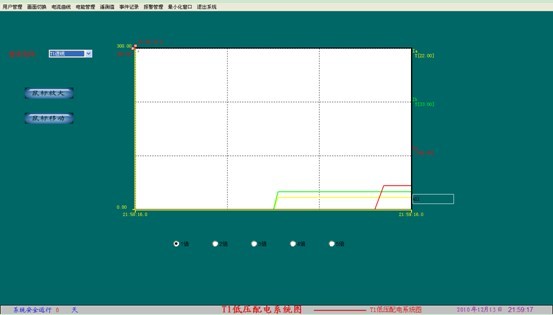

2.4 數據庫建立與查詢
2.6 用戶權限管理
可根據買方要求添加和刪除軟件的用戶數量和設置用戶的權限。針對不同級別的用戶，設置不同的權限組，防止因人為誤操作給生產，生活帶來的損失，實現配電系統的安全，可靠運行。
2.7.2 低壓功率因數補償回路ARC-12/J-C型功率因數自動補償控制儀。
該裝置具有功能：可以控制6～12組電容器的自動/手動投切，過壓保護、欠流鎖定、12DI輸入、Pt100溫度檢測控制柜內溫度等功能。
2.7.3 其它回路ACR220EL網絡電力儀表。
具有功能：三相I、U、kW、kVar、kWh、kVarh、Hz、cosφ測量、RS485/Modbus。還具有2DI/2DO，兩路4-20mA輸出功能。
3 結束語
過去在各配電室的監控系統都是“各自為政”，各類通訊協議的系統無法實現數據共享。這不符合電氣值班人員精簡和系統集中監控的發展。武漢重型機床集團建立了各配電室之間的光纖網絡連接，集中于一個監控室。通過集中監控微機的軟件，讀取各配電室儀表的信息量，實現監控機對全廠電力系統的集中監控。可以了解到全廠電力系統狀況，這對電力系統事故狀態下的調度指揮也很有益處。
經過科學的設計、安裝和調試，整套系統達到了預期的功能。通過監控系統實現了控制各種儀表；實現對配電室數據采集、監控和管理；同時具備報警處理等功能。友好的界面操作系統和簡易的操作，使系統更具有人性化。而且，本系統將硬件設備組裝在自行設計的通用開關柜中，實現集中管理，同時也便于系統的維護與更換，提高產品的模塊化、標準化、層次化，便于系統的擴展。采用組態軟件，減少了電力設備狀態監視對人力依賴，降低了人力的成本，提高了經濟效益。為電力系統的生產運行和管理提供了科學、準確的依據。
|
