紫金橋軟件構建性價比高的電源測試系統簡介紫金橋軟件技術有限公司

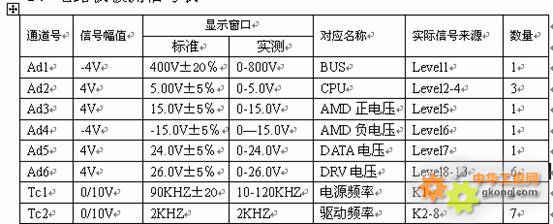

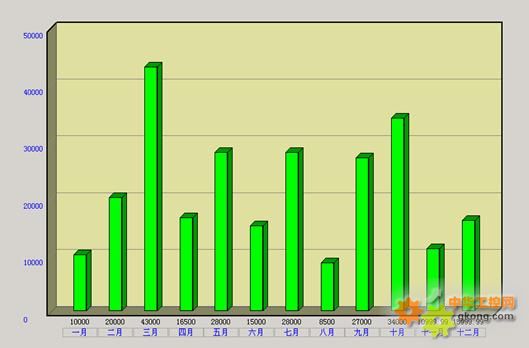

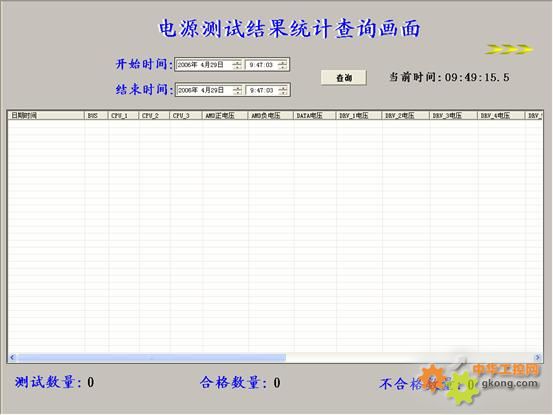

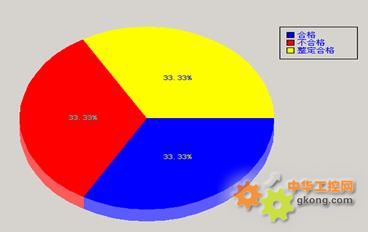

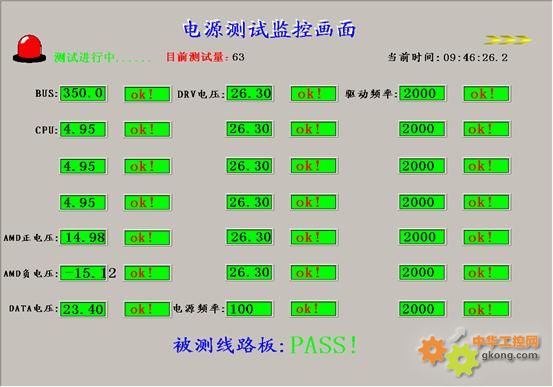

一、概述：目前一些變頻器設備生產的企業，在產品生產過程中要對產品的電源部分進行檢測（比如電壓值等）。原有的測試方式主要靠人工用測試儀器（萬用表、示波器）來完成，工作效率低，而且一些人為的因素可能會導致一想不到的后果。為了更好的提高生產效率，進一步降低生產成本，提高產品的質量，需要一套自動的測試系統來完成。本系統采用組態軟件＋數據采集板卡和模塊的性價比高的方案。二、系統設計： 1、電路板被測信號表 2、解決方案首先考慮測試系統的一是價格要低，二是可用性要強。將電路板的信號源做了一些處理,信號輸出范圍變成標準信號輸出。被測電路板的信號輸出情況，電壓信號有13路其中3路5V電壓6路26V電壓相同，頻率信號有8路其中7路的頻率相同。采集部分采用一塊8通道12位30KS/S ISA多功能卡A8111和一塊2通道的I-7080D計數模塊來完成信號采集功能。充分利用A8111上的16路數字輸出繼電器的開關功能，讓Ad2、Ad6、Tc2三個通道通過輸出繼電器的開關輪流接通Level2-4、Level8-13、K2-8。測試原理圖如下： 3、組態軟件功能簡介 ①組態軟件與采集卡和模塊通過I/O Server實時通訊交互數據，當電路板準備就緒后，按動一下開始檢測按鈕開始檢測。當系統接受到測試指示后，經過組態軟件循環腳本程序的處理，讓Ad2、Ad6、Tc2三個通道通過輸出繼電器的開關輪流接通Level2-4、Level8-13、K2-8。將Ad2、Ad6、Tc2三個需要輪流測量的通道同時輪流，每一個點的輪流時間可以控制在0.5秒，最多的7個點循環3.5秒，這樣一整個測試周期就可以用不到10秒的時間完成，將被測線路板的各類電壓值和頻率值分別顯示在軟件當中，達到功能測試目的。所有采集到的數值都有一相對應的標準值，對應的采集到的數據與標準值進行比較，如所有數值都在他相對應的標準值的范圍內，就報告通過顯示“PASS”，再做下一張板測試，如果有個別參數有誤，會在相應的參數后面提示“ERROR”，便于工作人沒進對相應的錯誤做處理。每次將測試結果保存到軟件的內置數據表（二維表）當中，便于以后統計管理。測試系統主介面例如：level2的相對應的標準為4.85-5.25V，實際采集到的數據為5.05V，那就在其范圍內算是通過了；以此類推，直到這張板的的所有數據都通過，就顯示“PASS”再做下一張板。 ②表格統計分析當系統完成一塊電路板的測試后，將被測電路板的所有數據保存起來，方便以后查詢統計。我們可以根據時間來查詢，在畫面中輸入開始時間和結束時間（年、月、日、時、分），系統會將這段時間測試情況顯示出來，測試總數、合格數量、不合格數量，每塊已測電路板的所有參數數據全部統計出來。如下圖： ③餅圖、直方圖顯示統計分析情況不光可用表格的形式按年、月、日等時間查詢顯示，也可以用餅圖或直方圖更形象的繪制出統計情況。如下圖：餅圖顯示某段時間的測試情況直方圖顯示一年生產情況三、系統總結：本系統介面設計要直觀易讀，操作使用方便易學，不僅提高了生產效率與產品質量，而且性價比高，實用性強。
