1 引言 隨著變頻器的不斷發展和推廣應用，越來越多的場合需要對變頻器進行網絡通訊和監控，過去多采用傳統的RS485/422接口采集實時信息，通過操作員界面修改參數。今天，由于網絡和現場總線技術的發展和應用，變頻器之間的通訊、變頻器實時監控等功能已經已經演變成為數字化時代，帶數字接口的變頻器不但具有提供更多的數據信息網絡通信能力，而且還可以實現基于網絡的參數在線優化。2 ControlLogix系統簡介 ControlLogix體系結構是目前非常先進的控制平臺，該控制平臺集成多種控制規程（如：時序、運動、驅動、過程）。它所應用的處理器核心為Logix5550。Logix5550具有強大的處理能力和靈活性，它支持一個ControlLogix機架上可以插入多個控制器、多個控制器可以穿越多個機架實現分布式控制、預定的處理器對處理器的通訊、多個處理器共享相同的I/O模塊和通訊模塊等眾多功能。ControlLogix背板是一種無源的總線，采用的是流行的生產者/消費者技術，因此具有效率高、數據傳送準確等優點；另外ControlLogix背板是一個網關級的模塊，可以進行各層網絡協議之間的轉化，因此可以通過一個普通的網卡便可以訪問其他各層網絡。如圖2.1為ControlLogix網絡系統結構圖。
ControlLogix系統的編程軟件為RSLogix5000，它向用戶提供強大的功能，具有高級診斷能力、可靠的通訊、靈活的編輯器、強有力的數據庫編輯器、拖一放編輯功能以及方便易用的界面等優點。 3 PowerFlex70三層網絡組態 信息層是整個控制系統的上層管理層，它采用開放性協議（IP協議）。不能把羅克韋爾信息層的以太網簡單的理解為局域網，可以將該層擴展到整個互連網，位于該互連網上的任何一臺工作站，只要具備必需的軟件環境和適當的權限，都可以把控制程序遠程下載到工業現場的編程控制器中，實現對底層設備進行控制。 3.2 控制網絡層（ControlNet） 3.2.1 ControlNet網絡

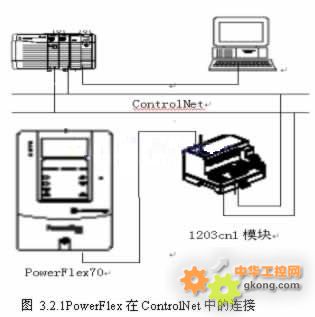

在連接好硬件后，需要利用RSNetWorx軟件對諸如網絡刷新時間、最大預定節點數、非預定節點數以及介質是否冗余等網絡參數進行組態，同時還要組態每個節點，以定義它向主/從網絡發送/接受什么的數據，以及組態節點為主、多主、對等或多信道廣播通信方式。這些工作做好之后，使用RSLinx軟件對重新網絡掃描，可以從界面上看到1203-CN1模塊。為了使變頻器和處理器之間建立良好的數據通訊，需要使用軟件RSNetWorx for ControlNet進行數據組態。

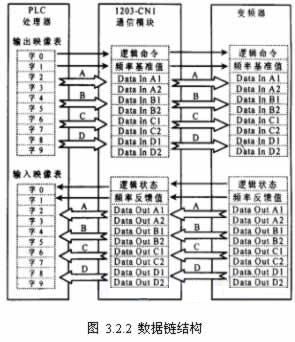

1203-CN1模塊和變頻器各有4個數據鏈A、B、C、D，每個數據鏈在處理器的輸入和輸出映像表中占用2個字，如A數據鏈在輸入映像表中占用字2和字3。可通過通信模塊的撥動開關來選通/截止某個數據鏈，如此，可通過數據鏈方式，PLC處理器每次可對變頻器讀或寫2—8個字的數據信息。實際上數據鏈數據是要傳送數據信息的指針。對于變頻器來說，如要傳送某個參數，則指針為該參數的參數號。所以必須在變頻器中對各個數據鏈進行組態，即決定數據鏈指向哪個參數。 3.3 設備網絡層（DeviceNet） 3.3.1 DeviceNet網絡
在控制網上使用的SCANport是DPI端口2，而DPI端口5允許用戶添加網絡適配器與變頻器進行通訊，這樣變頻器的參數更改和監控功能都將通過一條電纜在網絡環境下進行。因此在ControlLogix中，在DPI端口5增加一個A-B公司的20-COMM-D網絡適配器與DeviceNet連接。
