Modbus 協議是應用于電子控制器上的一種通用語言。通過此協議，控制器相互之間、控制器和其它設備之間可以通信。它已經成為一通用工業標準。有了它，不同廠商生產的控制設備可以連成工業網絡，進行集中監控。此協議定義了一個控制器能認識使用的消息結構，而不管它們是經過何種網絡進行通信的。它描述了一控制器請求訪問其它設備的過程，它制定了消息域格局和內容的公共格式。
由于Modbus的流行與通用，有許多廠商的并不是按照標準協議來制作Modbus設備，因此有一些具體設備的協議有了稍微的變化，而針對非標準Modbus協議的驅動相對來說比較少，給用戶帶來了許多不便。
紫金橋的Modbus-RTU擴展驅動在支持標準Modbus協議的基礎上，增加了許多新的功能特性，具有比較好的實用性與擴展性，可以解決實際情況中使用非標準Modbus設備所遇到的一些問題。
紫金橋的Modbus-RTU擴展驅動特點：
1）支持標準Moubus的RTU方式；
2）支持CPU不同的字節順序；
3）可讀寫長度大于4的字符串；
4）寫字符的時候不會改變字符末尾原來內存中的數據；
5）支持響應固定為32位數據的設備。
解決不同的CPU順序問題：
16位以上的數據是由多個字節組成的，獲取的設備響應的數據是包含了這些字節，如果不能明確地知道數據的組成字節順序，那么就不能正確的解析數據。非標準的Moubus設備內存中所存儲的數據字節順序會有變化，不一定符合一般從高到低排列的習慣。紫金橋的Modbus-RTU擴展驅動，可以很容易解決這個問題。它支持16位和32位數據的字節順序轉換解析。

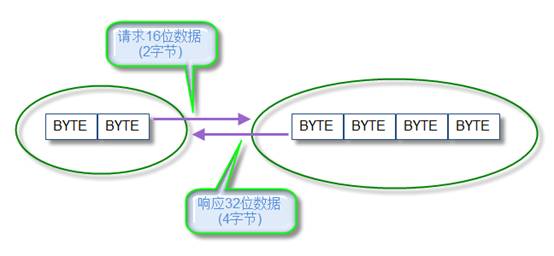

解決固定響應32位數據問題：
在標準的Moudus協議中有請求為16位的整型、32的整型、32的浮點型，所對應的數據響應也為相同的位數。但是有些非標準Modbus設備，不論請求多少位的數據，返回的響應都是固定為32位的格式，那么標準的解析方法就出現了問題。紫金橋的Modbus-RTU擴展驅動，實現了這部分功能的處理，可以正確得到響應的數據。

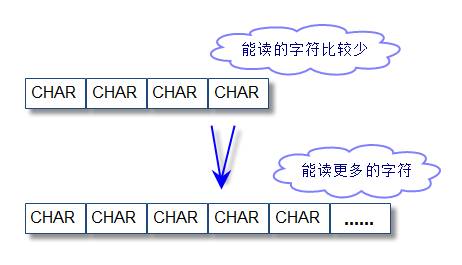

解決字符串問題：
原來的紫金橋標準Modbus驅動支持一次讀寫的字符個數為4個，不能讀寫更長的字符串，相對來說數量比較少。紫金橋的Modbus-RTU擴展驅動所支持的字符個數有所增加，可以一次讀寫的字符串長度遠大于4個，可以解決許多需要存儲長字符串的應用。
紫金橋的Modbus-RTU擴展驅動提供了比較靈活的Modbus的使用方式，它完全兼容標準Modbus的RTU方式。在一些使用非標準Modbus協議的場合，它也能體現出方便靈活的特點。
|
