我們紫金橋軟件客戶在使用紫金橋軟件和島電的溫控制儀進行通訊時，遇到一些需要注意的問題。下面分別以島電兩種有代表性的儀表舉例說明。
第1部分：與日本島電儀表SRS14進行通訊
通訊的參數有：PV,SV, COM,AT,OUT。如圖1所示。PV是當前的溫度值，SV是目標值，COM是遠程控制位（圖1顯示“本機”的按鈕），AT是自整定（圖1顯示“關”的按鈕），OUT是儀表開始運行（圖1顯示“待機”的按鈕）。注意：1、只有先把18C（COM）置成1的狀態下，才能往島電儀表里寫參數。2、圖1儀表上這些按鈕的顯示是把地址104拆開的狀態位（與往下寫狀態的地址不同），如地址104的第一位是自整定的狀態，往下寫狀態的地址是184。
圖1日本島電儀表SRS14
第2部分：與日本島電儀表SRS13進行通訊
日本島電儀表 SRS13是一種帶32段程序設定的儀表每步有，SV目標值，運行時間，PID號。需要通訊的參數有：PV,SV,COM,AT,OUT。如圖2所示。往32段里寫參數的過程是先把地址901寫成你要寫的步號，然后把設定值、運行時間、PID號分別寫到地址950、地址951、地址952里。我們用紫金橋報表很容易實現這個功能。

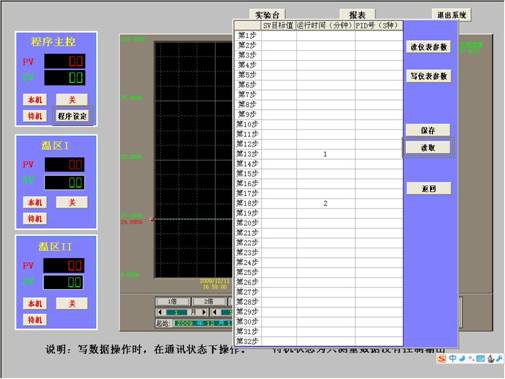

圖2上潤通訊截圖 有些用戶在使用儀表時需要反復使用幾張工藝參數表，那么我還可以把這些工藝參數表存到電腦里，在需要時調出來傳送到儀表中即可。用紫金橋軟件很容易實現。需要注意的地方是當計算機與島電通訊速度為38400時，頁面刷新的速率可選1秒。最后還有的客戶希望限制軟件的使用時間，這點我們也很容實現了。
|
