紫金橋軟件是國內非常優秀的組態軟件，在國內外廣泛應用于電力、工控、交通、環保、煤礦、油田、鋼鐵等行業。GPRS DTU(本文簡稱DTU) 利用GPRS網絡平臺，主要功能是為用戶提供高速、永遠在線、透明傳輸的數據通道。廈門桑榮公司是國內主流gprs供應商，市場知名度和市場份額在國內都是名列前茅的。紫金橋軟件與廈門桑榮公司一直都有比較好的合作關系，紫金橋軟件提供桑榮gprs DTU驅動可直接與之通訊。下面簡單介紹紫金橋軟件與廈門桑榮通訊和配置過程。并分成3個部分加以介紹。

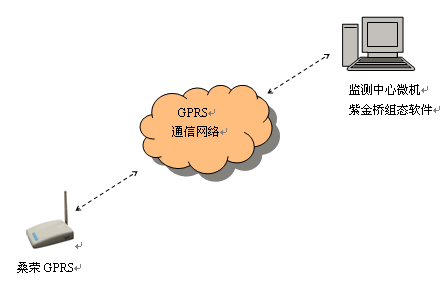

圖1 GPRS系統示意圖

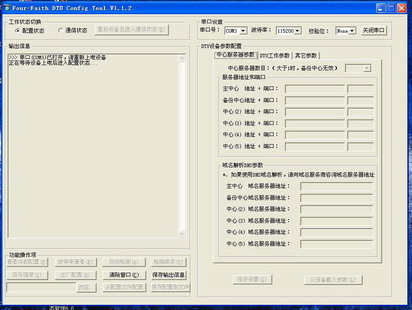

首先使用桑榮的參數配置軟件對相應的條目進行配置，桑榮德軟件界面還是非常友好的。先給DTU重新上電，讓設備進入配置狀態。
圖2 桑榮的參數配置軟件

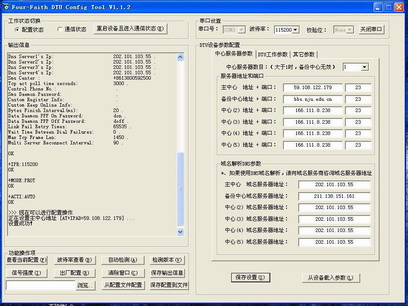

在主中心域名服務器標簽中的“主中心地址+端口”選項中把IP地址填好，然后把端口號設為5002。 然后切換到DTU工作參數標簽中，把“波特率”設為9600、“數據，校驗及停止位”設為8E1。如圖3所示，這樣參數就配置完成。接下來在“工作狀態切換 ”選項中把DTU切換到通訊狀態并點擊“重啟設備且進入通信狀態 ”按鈕。
圖3 參數配置
2、局域網內IP的靜態映射

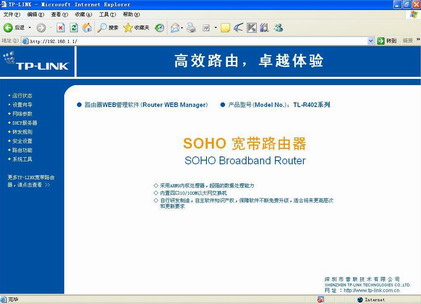

由于我所使用的數據中心機器在一個局域網內部，桑榮DTU上的數據發送不到我的機器上，而且這個局域網的路由有一個固定IP，這樣就要進行靜態IP的映射，把局域網內部的數據中心機器的IP映射成為外部的固定IP上。如圖4所示先進入這個局域網路由配置界面。
圖4 路由配置界面

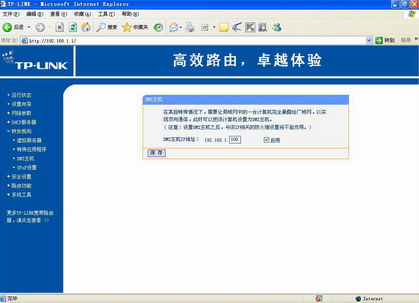

利用路由WAG功能來配置完成靜態IP的映射，設定完成后保存設置，如圖5所示。
圖4 路由WAG配置過程
3、紫金橋軟件通過桑榮gprs DTU與西門子S7-200的通訊
下面用紫金橋軟件與西門子S7-200 PLC通過桑榮gprs進行通訊，先進入紫金橋組態環境，首先在數據庫標簽中建立一個西門子S7-200設備，把設備名稱、設備地址等參數都填好，接著在附加設備中選GPRS，廠商選廈門桑榮。這樣就配置好了如圖5所示。
圖5 紫金橋組態環境

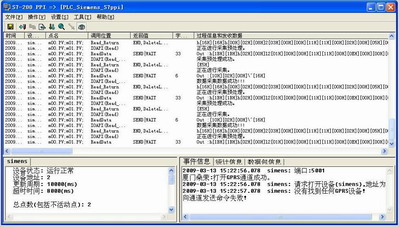

然后我們啟動紫金橋運行環境，我們在西門子驅動監視程序里可看到通訊正常，所有的通訊數據不停刷新并向上滾動，如圖6所示。
圖6 紫金橋西門子驅動

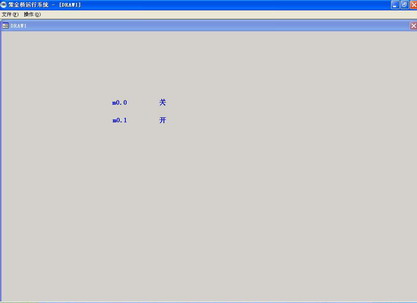

我們到紫金橋的人機界面上，看到事先組態好的兩個點m0.0和 m0.1都有數值和狀態顯示，實現了紫金橋軟件與西門子S7-200 PLC通過桑榮gprs進行的通訊，如圖7所示。
圖7 紫金橋的人機界面
|
