方案介紹
太陽能地磚燈由于有面積大小限制，所以太陽能電池的面積與功率都不可能很大，一般太陽能電池的功率為2-3W，所以在電路設計上，必須充分提高電路的工作效率，提高法拉電容中的能量利用率，本方案采用ZETEX的高效率LED恒流驅動芯片，最高能量轉換效率可以達到時90%以上，最低工作電壓可以達到0.8V，同時電路具有電平自動檢測功能，白天自動關斷LED的電流，晚上自動點亮LED，由于法拉電容必須在其規定的工作電壓范圍內工作，所以電路設計了過壓保護電路，當法拉電容兩端的電壓超過其額定工作電壓時，自動切斷太陽能電池的充電回路，提高電路工作的可靠性，法拉電容采用物理儲能，在充放電過程中，只存在電荷的轉移，沒有化學反應的產生，所以電容在工作過程中，沒有過放電的要求，放電深度可以達到0V，極大地提高了能量利用率，降低了電路設計復雜性。
方案的特點：
極高的LED驅動效率，最高效率可達92%。
白天自動熄燈，晚上自動亮，電路自動切換。
LED亮度可以調節，驅動電流可以從2mA-60mA可調。
LED燈珠可以任意串聯或者并聯，最高串聯數可達15只以上。
自動對法拉電容的充電電壓進行保護，當電壓超限時，自動切斷電容充電回路
可以采用一只法拉電容，也可以采用兩只串聯。
電路體積非常小，在20mm*30mm的電路上，集成了所有的驅動及控制功能
方案整體成本低，可靠性高，平均連續無故障工作時間大于10萬小時
外接電容容量從2.3V 22F-2.3V 900F不等，根據要求的連續工作時間選擇。
產品實施

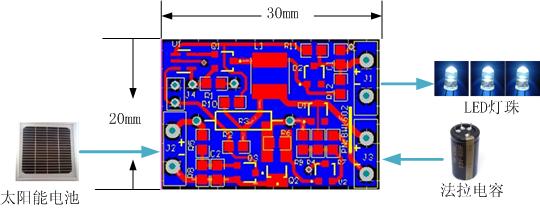

本方案的中電路，已經設計成一塊獨立工作的控制電路板，用戶只需要連接太陽能電池板、法拉電容及LED燈珠即可組成完整的應用產品，該線路板長寬為20mm*30mm，體積非常小巧，可以很輕易地放進空間敏感的產品中，比如太陽能草坪燈，太陽能地磚燈等產品中。

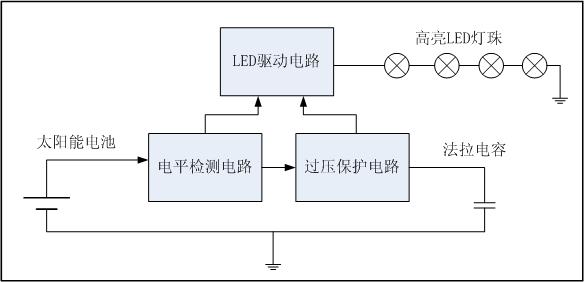

產品結構示意圖如下所示
|
