條形碼別名條碼，條形碼是由美國的NT.Woodland在1949年首先提出的，是由寬度不同、反射率不同的條和空，按照一定的編碼規則（碼制）編制成的，用以表達一組數字或字母符號信息的圖形標識符。隨著計算機應用的不斷普及，條形碼的應用得到了很大的發展。條形碼可以標出商品的生產國、制造廠家、商品名稱、生產日期、圖書分類號、郵件起止地點、類別、日期等信息，因而在商品流通、圖書管理、郵電管理、銀行系統等許多領域都得到了廣泛的應用。
紫金橋在條形碼應用方面有較深的涉及，涵蓋條型碼的打印、掃描等各個方面，并都有相對成熟的組件和驅動，能夠滿足各種復雜的現場需求。利用紫金橋組態軟件，不但可以準確、高效的打印條形碼，而且在獲取條碼數據時也非常的可靠，能夠保證數據的正確性、現場運行的穩定性，是生產管理中不可或缺的手段。

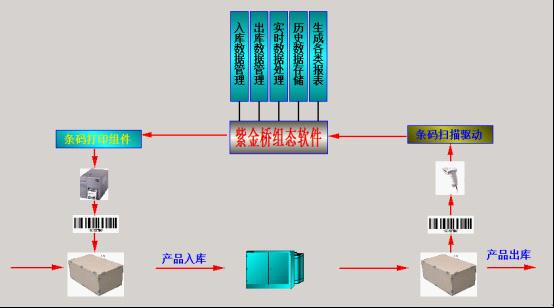

下圖即是紫金橋在條型碼方面一個簡單的具體應用：
一、條型碼打印

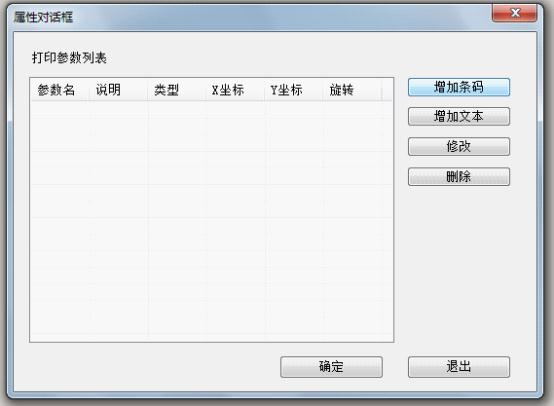

條形碼打印部分需要安裝紫金橋開發的條碼打印組件，在組件安裝成功后，進行組件的具體設置，如下圖：

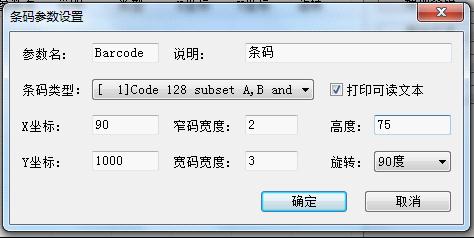

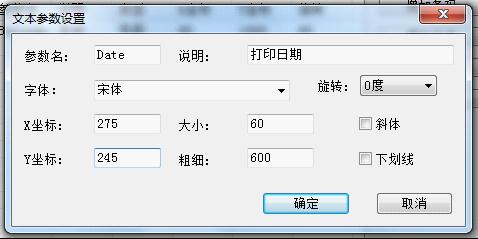

可以針對現場的具體需要來增加條碼和文本，并為文本和條形碼設置參數名、坐標、條碼類型、字體、高度和是否旋轉等參數。另外，如勾選“打印可讀文本”，則可保證打印出的條碼可以被掃描槍識別掃描。下面兩圖為條形碼和文本的參數設置：
如我們給條型碼打印組件命名為：“Printer”，需要設置打印內容時，可利用該打印組件的函數來實現，如下圖：

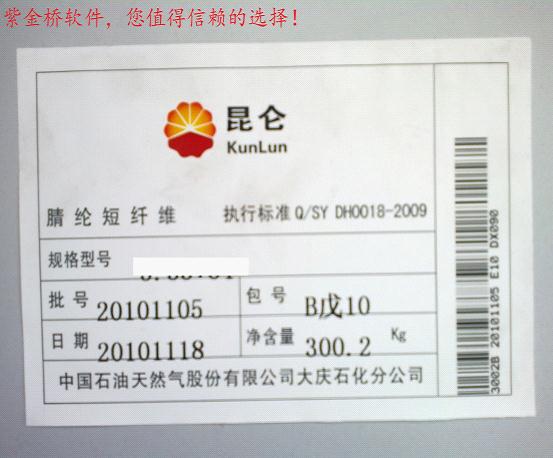

下面附一張打印成品圖：
二、條碼掃描

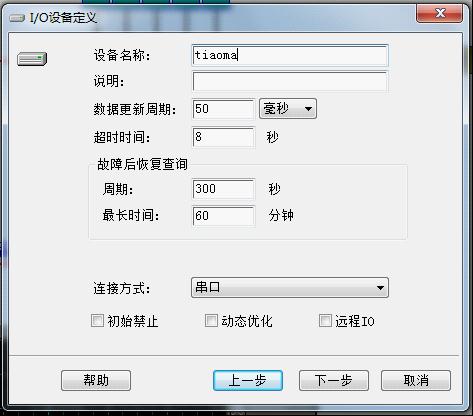

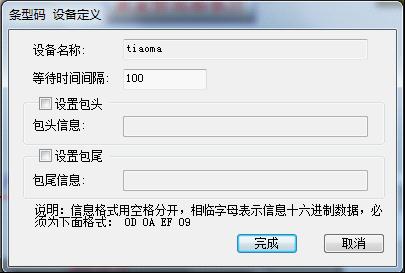

將掃描槍與電腦連接后，在紫金橋組態畫面中，選擇并建立對應掃描槍的驅動，如下圖：
包頭和包尾均可指定。
驅動建立完成后，可建立兩個數據庫點并增加外部連接，分別選擇“值”和“狀態”，如下：
工程運行后，掃描槍每掃描一次，即可把條形碼的內容傳到值上，狀態值則自動加1。
以上就是利用紫金橋組態軟件和條形碼設備來完成產品的管理工作，為產品生產提供安全、穩定、快捷的生產環境，是產品和國際接軌所必需平臺。
|
