由于紫金橋軟件具有開放的架構，可以搭建多種模式的設備綜合監控系統，所以可以根據不同的用戶需求設計相應的系統架構。這列出各種系統架構供用戶參考。從整體架構上，系統可以分為單機版和網路版，其中網絡版也分為C/S架構和B/S架構以及混合架構，從具體監控硬件方面，可以分為集中采集和模塊分布采集等方式。詳述如下：
單機模式

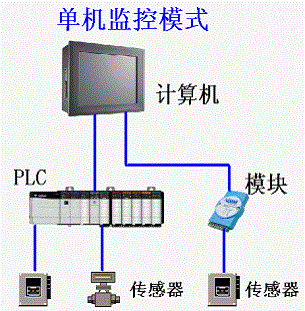

單機模式下，系統只通過一臺電腦關聯現場的硬件設備，采集設備動態數據，并進行數據處理，保存歷史記錄，其架構如下圖所示：
這種架構中電腦無需和其他電腦進行信息連通，獨立運行，系統較為簡潔，成本最低，適用于較小的或者無需聯網的區域監控。這次需要完成的監控系統就屬于單機架構。
聯網模式

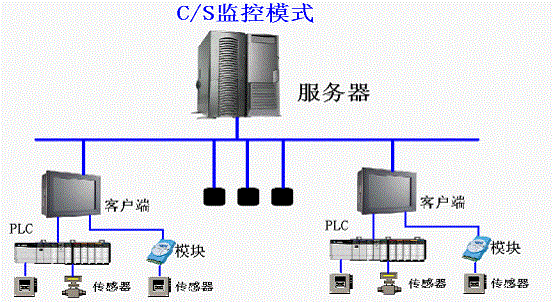

C/S聯網模式( Client/Server，客戶機/服務器)，通常數據采集、前端現實、數據緩存、人機操控界面等功能會在前置機（也就是客戶機）上實現，而數據匯總、系統總成、集中控制等功能會在服務器上實現。其系統架構可參看下圖所示:
C/S結構適合分布式的數據采集系統，客戶端本身可以緩存歷史數據，同時也可以長期保存其采集的數據，中心服務器通常保存所有的核心數據。服務器和客戶端之間通常通過以太網連接，如果網絡連接出現故障，客戶端可以緩存數據，并在網絡重新連接之后向服務器續傳數據。
通常服務器可以關聯多臺客戶端，同時，服務器本身也可作為上一層系統的客戶端，從而搭建了一個金字塔狀網絡。在有的時候，服務器和客戶端之間可以彼此相互采集數據，從而搭建了一個網狀結構。
C/S架構中，服務器和客戶端之間的通信通常可以采用自定義協議，或者OPC等通用協議，在某些特殊場合下，服務器和客戶端也可通過串口或者撥號方式通信。
C/S架構中，服務器和客戶端之間主要是數據的交互，服務器和客戶端可以分別展現不同的監控畫面。
紫金橋軟件擁有自主產權的過程數據庫，數據庫間通過自定義協議通信，快捷穩定，適合搭建各種C/S架構，從而滿足不同的現場需求，而且對硬件要求相對較低，非常適合設備聯網監控。
|
