ABB變頻器ACS800--- SHORT CRIC故障維修總結
本文討論的是ABB變頻器ACS800-04M-0140-3+E210+P901 顯示“SHORT CRIC”故障的檢修過程和故障分析。供大家參考。

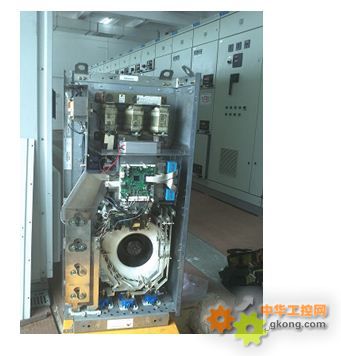

上海津信變頻器技術服務中心最近收到ABB變頻器ACS800-04M-0140-3+E210+P901，客戶反映是該變頻器上電就顯示SHORT CRIC故障。
檢查過程：
將該變頻器拆開，檢查變頻器的整流模塊、逆變模塊，測試二極管特性好。將變頻器送電，顯示正常，開機顯示SHORT CRIC故障。SHORT CRIC故障解釋：
1、電機電纜或者電機短路。
2、逆變模塊損壞。
故障原因分析：
根據故障解釋，出現故障的原因可能有三種：
1、電機電纜短路。
2、電機短路。
3、逆變模塊損壞。
首先，檢測第一種可能性。由于在公司測試，電機電纜肯定是好的，但是我們還是再次測試，檢查接線等情況。接線沒有出現短路，電纜線也沒有出現短路。
其次，檢查電機短路。同樣是在公司測試，該電機每天都在使用，所以也沒有問題。
最后，逆變模塊損壞。逆變模塊測試二極管特性良好，但是該逆變模塊上面自帶驅動卡，觸發比較困難，將該驅動卡拆下，測試逆變模塊，發現門極短路。判斷該變頻器逆變模塊壞。
維修過程：
該變頻器更換逆變模塊，將板卡及電容箱依次安裝后，測試，符合上電條件。給變頻器送電，開機、輸出電壓平衡，帶負載到額定電流，變頻器發熱也正常，該變頻器修復。
經驗總結：
上海津信變頻器維修服務中心根據多年來對ABB變頻器檢修經驗，得出結論：此故障是逆變模塊壞導致。
|
