BL緊湊型產品為大批量的I/O任務量身定做各種信號組合
2011/3/8 10:35:51

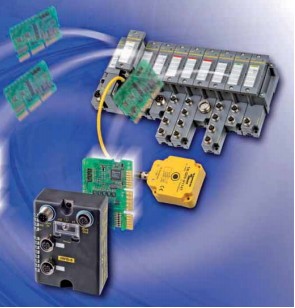

BL緊湊型系列產品的穩固I/O組件模塊為BL67的緊湊外殼增添多樣化
自動化旋風正已越來越快的速度席卷全球，而無論是在機器生產，還是產量或物流方面，客戶的特殊要求也變得越來越復雜且更具挑戰性。那些想要把錢花在將供應鏈上的機器整合起來的企業不可能領先于采用在較短時間內用較低的成本改變工件和工序的靈活解決方案的企業，因為這些提高了機器的產量。感應器、接口、現場總線的解決方案不應當被忽視。圖爾克響應當前盡可能將各種應用功能集于一身的一體化趨勢，開發出全新的現場適用的I/O解決方案，成為最高效的自動化策略。
組合包裝
德國自動化專家以通過測試可信的BL67 I/O系統模塊為基礎，將一系列新型穩固的 I/O系統，作為BL緊湊型現場總線系列產品投放市場。也就是說，圖爾克公司利用已有的BL67 I/O外殼，與不同的BL67模塊中的電子器件相結合，連同網關一起放進一個唯一的的外罩內。無論是簡單、不連續的信號，還是有什么特殊用途的信號（例如具有出色監控和診斷功能的RFID），緊湊型工作站都可以連接極小的接點用于最多16位的數字或模擬輸入信號的采集?，F場總線模塊可用在Profibus DP和DeviceNet，使終端用戶進入下一步分布式自動化系統，這樣能夠有效使用成本。即使在嚴格的電子和機械的條件下，這些模塊能夠在嚴苛的工業環境中直接被連接到機器上。
雖然由網關和堆疊式I/O模塊組成的BL67，能夠持續提供無數種信號組合及現場總線接口，但是BL緊湊型產品，在體積小這方面略勝一籌。當許多不同的信號集中在一站時，如果BL67耦合器能夠處理所有信號，用戶會樂于接受它的體積。然而，當只有一小部分特殊信號組合需要處理，這時的BL緊湊型產品才是真正的不二選擇。這是因為在完整的I/O站中只需對一個識別碼進行識別，所以就充分顯示出了BL緊湊型產品的體積小，易于組裝和儲藏的特點。
BL緊湊型系列產品的塑料外罩是由全密封的環氧樹脂材料制成，符合IP67保護級別的要求。首先，它有三種不同的連接模式規格。其次，它具有即插即用功能，能夠配備M8, M12, 或 M16金屬插件接頭，通過控制二極管可以在線診斷，通過旋碼開關進行簡單的地址設置。這樣一來，在緊湊型現場總線解決方案中，I/O模塊展現出全新的應用兼容性。
高度靈活性，低加工成本
由于這些特點，BL緊湊型系列產品被戰略性地放在同是圖爾克產品的BL67系列模塊站和緊湊型現場總線模塊（FLDP, FDN）之間。它將模塊化優點中新的分布式理念結合到緊湊型模塊對成本、安裝和維修進行優化的效益中，這在以前只有數字量的I/O系統才能夠做到。以市場需求為導向的接口組合(XSG-PD, 模擬輸入/輸出, RS232, RS 485, SSI or RFID) 以及根據客戶特殊要求的解決方案，使終端用戶無論是在機器生產、汽車、包裝還是在食品產業中的低水平供應鏈，都能夠具有高度靈活性。
圖爾克公司通過緊湊型模塊理念，把混雜的現場總線解決方案融合到產品中，而這通常是由客戶在產品加工過程中自行解決。也就是說，客戶因此得到了一件量身定做的產品。換句話說，現場總線的現場總線群集技術不但可以滿足客戶的要求，而且在價格上很具有競爭力。BL緊湊型理念除了可以節省采購成本之外，還可以節省日后的加工成本。一方面，同復雜的現場總線系統相比，BL系統更易于存儲，因為只需要為BL緊湊型模塊保留空間，而不需單獨為包括網關在內的I/O模塊保留。另一方面，這個模塊是精確地按照客戶要求定做的，安裝時不需要任何工程技術或組裝工作，尤其是當同時使用許多現場總線耦合器時能夠節省時間。自動化的發展潛力足夠抵消新模塊所需的成本，新的I/O系統在可預見的將來能夠整合進現有的控制系統解決方案。
最初的26種方案
在十一月投放市場時，通常用于生產自動化的Profibus DP和DeviceNet的總線協議一開始能夠提供26種不同的外殼和連接構造。此后，圖爾克公司在該設計中也能夠提供以CanOpen和基于以太網的I/O解決方案（Modbus/TCP和 Ethernet/IP）。模塊設計能夠為客戶量身定做相應數量的I/O組件模塊。即使是市場需要設計方案之外的某種模塊組合，圖爾克公司也能夠在幾周內完成安裝。
即使是智能驅動器和感應器如閥門集群或光學傳感器要穿過一個IO連接口連接，將來也能用BL緊湊型產品來完成安裝。隨著這樣一種接口加入到BL緊湊型系列產品家族中，圖爾克公司不但圓滿完成現場總線綜合設計，而且保證它是解決方案的稱職配件，可以為客戶提供全套的自動化策略。BL緊湊型系列產品從壓力、超聲波或溫度傳感器到靈活接口模塊無處不在，屆時終端用戶也可以使用完整的圖爾克公司的IO連接方案。
總結
圖爾克公司利用穩固的I/O組件模塊系列中的BL緊湊型產品，開發出一種全新的只需少量維修保養的安裝現場總線方案，使用者在嚴苛的工業環境下可以盡情開發新型自動化組合潛力，利用具有高度兼容性和易于整合的I/O站來提高機器的生產能力。
作者
約爾格·庫爾曼 德國圖爾克公司現場總線產品技術管理部門負責人
