近些年來隨著鐵路通訊系統的發展，計算機系統及通信設備數量迅猛增加，已經成為鐵路信息管理的核心平臺；配置了網絡設備、計算機服務器及其它通訊設備的機房成為數據交換與存儲的重要場所，需要特別的措施加以防護。為保證計算機系統和通訊設備的安全、穩定、可靠運行，就必須有一套切實可行的機房監控系統，使得機房管理人員能夠?qū)崟r了解到機房全面的情況，進行有效控制和管理，必要時可以實施無人值守的遠程管理。
要求：
1.要求能夠采集通訊機房中各種設備和環境參數-包括空調，門禁，配電，溫濕度，視頻，UPS，并通過網絡把各設備的數據上傳到上位機
2.要求在同上位機的通訊有多種方式，主通訊方式（以太網）和備用通訊方式（PSTN撥號網絡），確保機房狀態數據能夠上傳。
3.監控設備應該具有一定的數據緩存，在特殊情況下(上下位機通訊完全中斷)可以保存一定的歷史數據，而且下位機也可以根據上位機的需要上傳歷史數據。
解決方案：
根據系統需求我們提供以下解決方案
整個通訊機房監控系統分為兩部分
1.機房監控終端
2.監控中心

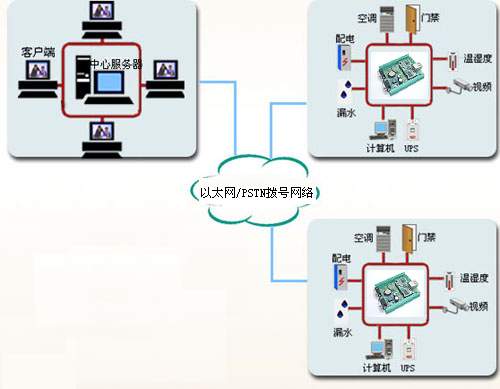

系統結構圖如下
機房監控終端我們采用K29嵌入式控制器來開發，K29是一款先進的C編程控制器，帶有模擬量輸入，模擬量輸出，數字量I/O，RS232，RS485，并且支持TCP/IP，可滿足眾多的數據采集系統、遠程監控系統等，這一板卡的最大特點就是它的可定制性，用戶可以根據自己的需要靈活的配置控制器的輸入輸出、存儲器大小和通訊端口，這樣既滿足了應用的需要又大大節省了成本。而且他編程開發也非常的容易，大量的功能Dynamic C開發平臺都提供了成熟的庫函數。
我們用K29主要完成下面這樣幾個功能
1.I/O數據的采集和發送
2.采集數據的緩存
3.通過RS232和RS485采集其他機房設備數據
4.通過以太網和撥號網絡上傳數據

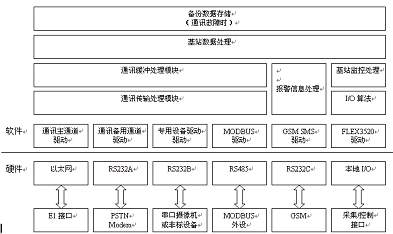

下面是K29軟件的工作原理圖
監控中心采用較高配置的PC，安裝組態王并開發上位機人機接口軟件，監控終端通過以太網將數據傳輸?shù)缴衔粰C(jī)監控中心，監控人員就可以在中心機房看到所有的通訊機房的各種設備狀態和安全情況。
設計優勢：
l 理想的網關控制系統，家庭自動化，HVAC系統，工業控制等
l 開發快速，加快產品投放市場
l 難以置信的靈活配置
|
