1.電磁流量計原理：

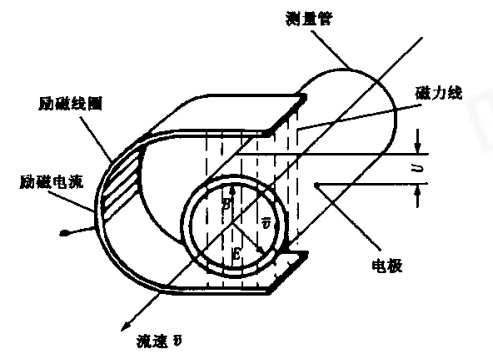

HPLDE電磁流量計基于法拉第電磁感應原理工作，圖為電磁流量計基本工作原理圖。當流過測量導管的導電流體以流速v作切割磁通密度為B的磁力線運動時，則在一對檢測電極之間檢測的感應電動勢E所產生的電壓U可用下式表示：
U=K*B*D* v
式中，U為兩檢測電極之間的信號電壓V;
B磁通密度T，
D為測量導管內徑m,
v為平均流速m/s
K為比例常數。
通過測量導管的瞬時體積流量Q（m3/h ）為：
Q=(π*D)/(4*K*B)*U
由于測量導管內徑固定，勵磁電流恒定時，磁通密度B也恒定不變，故U與Q成線性關系，因此體積流量正比于電極間的信號電壓，測出此值并經過電路轉換即可得出體積流量Q。
2．流量計特點：
電磁流量計是高精度流量測量儀表，通過內磁和外磁方式測量傳感器管道內的導電流體的流速來計算流量，電磁流量計是無阻式的，無機械活動部件，測量中幾乎無壓力損失，操作簡便，可靠性強，精度高。
3.流量計用途：

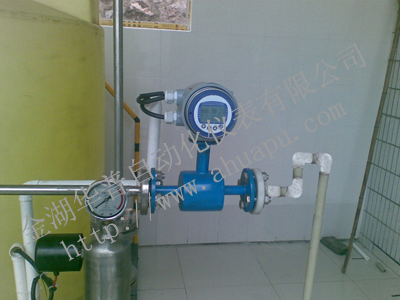

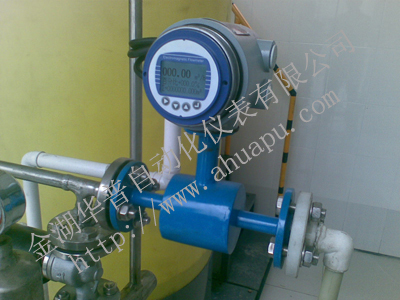

流量計用于水庫高錳酸鉀加藥系統，凈化城市供水，實現自動化控制，系統用80L/H的計量泵供流，由于管道鋪設不善，流量計不滿管，流量計流量總是在20L/H左右，泵的楊程開到最大，流量總是上不來,HPLDE電磁流量計圖
對管道做了改進，確保流體在管道內充滿，由于計量泵是脈沖型的，HPLDE電磁流量計流量在0.078~0.083m3/h波動
4 流量計安裝
a、安裝尺寸一定要計算準確，否則容易泄露或安裝不上。
b、流體流向必須與傳感器表面上的流向箭頭保持一致。
c、流量計的電極軸線必須近似水平，否則影響測量精度。
d、傳感器兩邊的法蘭必須保持平行否則容易泄露。
e、為了避免在安裝后形成旋渦流動，應保證工藝配管、密封件、流量計同軸連接不能錯開。
f、安裝流量計時，嚴禁在緊靠流量計法蘭處電焊施工，以免燒傷流量計襯里。
g、對不同性質的工藝管道，應采用相應的接地方式
h、對于腐蝕性介質，最好應垂直安裝，被測介質自下往上流動，這樣可以避免固體顆粒在流量計管道中沉積,使襯里腐蝕均勻，延長使用壽命。
i、對于測量管口徑大于200mm，為了方便，可采用伸縮頭
j、信號遠傳，控制的要用信號屏蔽線！
|
