1.概述
在某些特殊的場合單片機程序、軟件需要進行遠程下載，特別是單片機程序的遠程升級。本文將介紹一種使用串口轉以太網模塊ZLSN3000來實現51單片機（特別是STC單片機）、PIC單片機、ARM、AVR、PLC的程序遠程升級的方法。
任何能夠通過PC機串口下載程序的單片機都可以用該方法實現遠程程序升級。目前該方案已經在STC單片機、PIC單片機、ARM上驗證。

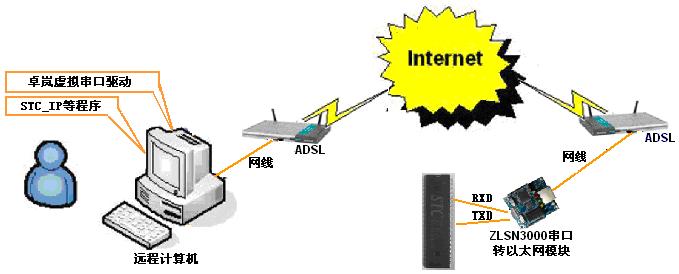

如圖 1 所示是通過Internet遠程升級STC單片機程序的演示圖。在設備端，使用卓嵐ZLSN3000模塊將STC單片機的串口（2根線）和ZLSN3000的RXD、TXD引線直接連接；ZLSN3000的網口連接到ADSL路由器。
遠程程序下載的原理是在計算機端使用卓嵐ZLVirCom將串口轉化為網口，并發送到Internet，在另一端ZLSN3000將網絡數據轉化為串口數據。從而實現串口——網口的透明轉化。
通過Internet必然有一定延時，一般在幾百個ms左右。雖然下載的速度有一定影響，但是實際應用中STC單片機、PIC、ARM都可以容忍這樣的網絡延時。從而實現了本地下載到遠程下載的無縫升級。
- 在實際應用中，在每臺需要遠程升級的設備上安裝ZLSN3000模塊，并且連接到ADSL路由器。
- 在PC端安裝ZLVirCom軟件，利用卓嵐的動態域名系統（具體參考：http://www.zlmcu.com/document/remote_control.html）可以在ZLVirCom上找到這些ZLSN3000模塊，如圖 2 所示，每個設備都有一個特定的名字，這里是“上海1號機”。
- 使用ZLVirCom創建COM5，并與“上海1號機”綁定。
- 運行STC_ISP軟件，選擇下載COM口為COM5，其它設置與本地下載一樣。
- 點擊下載即可下載程序。
參考資料：
1。以太網轉串口關鍵技術：http://www.zlmcu.com/document/serial_to_ethernet.html
2。http://www.zlmcu.com/products_netcom.htm
|
