應用背景 |
在環保系統中，需要對大氣污染、水污染等排放點進行實時監控，為了保證將實時采集到現場信息并及時傳輸到監測中心，需要建立起一套實時性好、覆蓋面廣、組網靈活的數據采集系統。
北京恒頤“基于ARM的環保數據采集”方案采用32位的ARM作為主處理器，協調RS232,RS485,RS422,TTL等類型的端口，實現高效數據通訊和端口管理，可以實現將采集到的污染監測信息通過有線或CDMA/GPRS無線網絡實時地傳輸到監測中心。 |
|
恒頤成功案例 |
 城市污水排放監測系統
旅游風景區的環境監測系統
空氣環境質量實時監測系統 |
|
系統架構 |

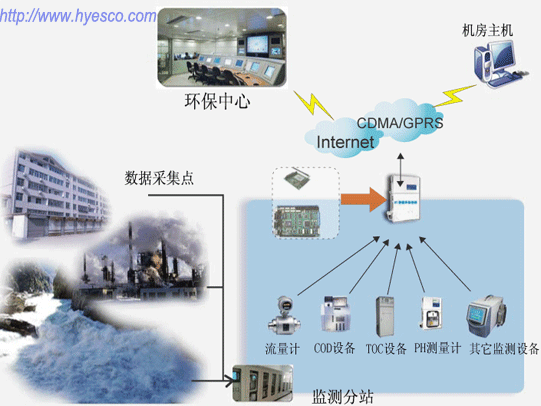

| 環保監測系統由三個組成部分：數據采集前端，信號采集控制及傳輸，監控中心。系統架構如圖所示： |
 |
1）數據采集前端
數據采集前端由各種終端監測設備構成，直接對設備運行狀態及環境參數進行數據采集。
2）信號采集控制及傳輸
信號采集控制及傳輸部分由“AT91RM9200環保數據采集設備”構成。多種協議支持，恒頤環保數據采集系統可以與任何在線監測設備如流量計、PH計、濁度計等相連，實現對污染源排放監測點進行實時數據采樣，對污染源排污情況及排污總量進行監測，并且將監測數據通過以太網絡或CDMA無線網絡實時地傳輸到監測中心進行數據匯總和分析。
3）監控中心
監控中心通過網絡對“AT91RM9200環保數據采集設備”進行設置，并對采集的信息進行分析處理。 |
|
系統硬件設計 |
| 環保數據采集方案是在恒頤AT91RM9200全功能開發平臺的基礎上設計開發的一款數據采集應用方案。該方案保留原平臺的基本功能：大容量的SDRAM、NorFlash、NAND Flash、以太網接口、USB接口 、多個UART接口、ADC接口、RTC、音頻輸入/輸出接口、LCD和觸摸屏接口、PC104總線接口等,可以方便掛接用戶終端設備以及進行系統擴展。 |
 |
數據采集參數：
輸入通道數：16路模擬量，可采集16路電壓、電流信號
輸入信號：0－1V，0－5V，0－10V，4～20mA ，0－20 mA，0-150mV, 0－500mV
分辨率：16位
采樣頻率：50MHZ |
|
系統軟件設計 |
| 嵌入式操作系統在系統中具有至關重要的作用，該方案依托高性能的Linux操作系統，實現對環保數據采集終端的控制，實現數據的實時傳輸和處理。 |
|
方案優勢 |
恒頤環保數據采集系統完全實現了高精度、高可靠性、低功耗、遠距離傳輸、寬溫環境下工作等特點。
|
