一、產品簡介
廈門才茂工業級嵌入式ZIGBEE模塊，型號CM200，是廈門才茂推出的一款嵌入式Zigbee模塊，基于ZigBee2007 PRO標準；它具有：體積小，功耗低，組網靈活，穩定性好，使用方便等優點。CM200模塊適合應用于內嵌儀器儀表及其他設備，實現設備ZIGBEE無線通信。模塊工作在免費的2.4G頻段，數字IO接口全部引出，用處廣泛；模塊免除了客戶射頻開發的困難；軟件方面支持TI-MAC，SimpliciTI，Z-Stack，RemoTI等軟件包，方便客戶開發符合IEEE 802.15.4、ZigBee 2007、ZigBee Pro和ZigBee RF4CE等標準或其他非標的產品。模塊內置我們自主研發的基于ZigBee2007 PRO協議的無線網絡通信軟件，可以幫助客戶實現點對點、點對多點之間無線網絡通信。才茂Zigbee模塊支持3種數據傳輸協議，根據用戶自己的實際需要進行選定。才茂Zigbee模塊包括三種類型：協調器(Coordinator)、 路由器(Router)、終端節點（End Device），這三類設備具備不同的網絡功能，協調器時網絡的中心節點，負責網絡的發起組織、網絡維護和管理功能；路由器負責數據的路由中繼轉發；終端節點只進行本節點數據的發送和接收。在一個Zigbee應用網絡中，需要一個協調器和多個路由器或者終端節點組成。
該產品整機采用工業級設計，滿足苛刻的工業環境使用：產品工作溫度范圍達到-40ºC~+85ºC；有良好的電磁兼容性和良好的電磁抗干擾性；產品具有低功耗等特性，滿足適應低功耗環境。公司2010年被評為：“中國工控行業客戶滿意最佳供應商”。
本產品已廣泛應用于電力集中抄表、水表集中抄表、熱網監控、燃氣監控、水利監控、環保檢測、醫療行業、石油檢測、安防監控、氣象檢測以及地震監測等行業。

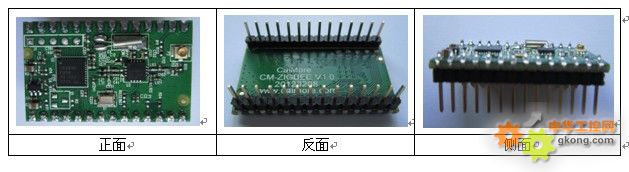

實際模塊圖：
二、產品特性
工業級設計：
Ø 工業級無線模塊：采用工業級無線模塊，抗干擾強，傳輸穩定
Ø 強化電路板：PCB采用遵循20H和3W原則，同時公司所有產品電路板都采用高品質材質來生產，確保板材的穩定可靠。
Ø 工業級元器件：整機元器件采用嚴格篩選的工業級元器件來生產。
Ø 方便快捷的開發環境：開發工具使用IAR Embedded Workbench for MCS-51，開發調試方便快捷。
穩定可靠：
Ø 完善的協議棧：采用802.15.4，Zigbee2007pro無線協議棧。
Ø 多種工作模式選擇，使用方便、靈活。
Ø AT指令的系統配置和維護接口。
簡單易用：
Ø 產品出廠配置默認參數，客戶只需修改個別參數，就可以實現快速使用設備。
Ø 圖形化配置工具：完善的圖形化配置工具，提供快速配置功能，實現客戶快速配置；提供批量配置功能，實現批量設備的配置。
Ø 檢查軟件：通過串口調試軟件，提供不同的調試等級輸出，方便客戶查看各種信息，快速找出問題。
Ø 支持AT指令
Ø 設備功能完善同時簡單易用。
三、技術參數
無線參數：
|
項目 |
內容 |
|
無線模塊 |
采用工業級無線模塊 |
|
射頻頻段 |
2405MHz～2480MHz |
|
通訊協議 |
IEEE 802.15.4 Zigbee2007pro |
|
網絡結構 |
點對點，點對多點，網狀 |
|
調制方式 |
DSSS(O-QPSK) |
|
傳輸速率 |
250Kbps |
|
通信范圍 |
空曠場合2000m(最大) |
|
尋址方式 |
64位IEEE地址，8位網絡地址 |
|
數據加密 |
128bit AES |
|
錯誤校驗 |
CRC16/32 |
|
信道接入方式 |
CSMA-CA和時隙化的CSMA-CA |
|
信道數量 |
16 |
|
發射功率 |
<20dBm |
|
接收靈敏度 |
<-98.8dBm |
模塊引出管腳定義：

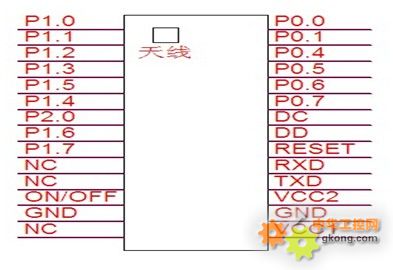

CM200 V1.0引出管腳圖：
|
管腳定義 |
管腳功能 |
|
P1.0 |
IO腳P1.0 |
|
P1.1 |
IO腳P1.1 |
|
P1.3 |
IO腳P1.3 |
|
P1.5 |
IO腳P1.5 |
|
P1.4 |
IO腳P1.4 |
|
P2.0 |
上線指示引腳 |
|
P1.6 |
IO腳P1.6 |
|
P1.7 |
IO腳P1.7 |
|
NC |
無定義 |
|
ON/OFF |
高電平上電，低電平斷電 |
|
GND |
地線 |
|
P0.0 |
IO腳P0.0 |
|
P0.1 |
IO腳P0.1 |
|
P0.4 |
IO腳P0.4 |
|
P0.5 |
IO腳P0.5 |
|
P0.6 |
IO腳P0.6 |
|
P0.7 |
IO腳P0.7 |
|
DC |
程序升級接口 |
|
DD |
程序升級接口 |
|
RESET |
復位腳，低電平有效\程序升級接口 |
|
RXD |
UART的RXD |
|
TXD |
UART的TXD |
|
VCC2 |
DC3.3V電源線, |
|
VCC1 |
DC4V-16V電源線（VCC1和VCC2只要接一路電源，不用同時接） |
|
天線 |
ipex接口 |
其他參數：
|
項目 |
內容 |
|
工作溫度 |
-40 ºC ~+80ºC |
|
儲存溫度 |
-40 ºC ~+85ºC |
|
相對濕度 |
95%(無凝結) |
|
物理尺寸 |
23mm * 37mm*5mm |
四、Zigbee 典型組網方式（網狀）：

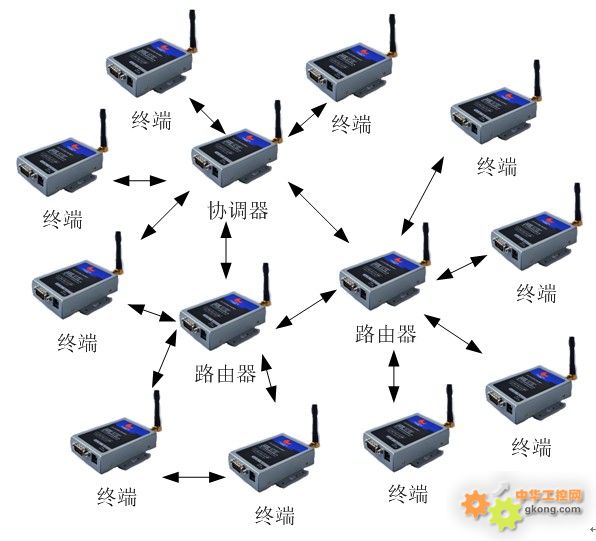

下圖為基于CM-ZIGBEE模塊開發的CM210 Zigbee組網方式圖：
五、典型應用
