一、控制卡產品簡介
廈門才茂工業級無線一體化單色/雙色LED控制卡，支持GPRS網絡、CDMA網絡、WCDMA 3G網絡、TD-SCDMA 3G網絡、EVDO 3G網絡、HSPA+ 4G網絡以及LTE 4G網絡,是一款帶串口RS232接口以及RS485接口的工業級LED控制卡。顏色支持單色顯示（紅色或綠色），支持雙色顯示（紅色，綠色，黃色。紅色和綠色同時亮可以顯示黃色）。單色顯示范圍131072點，最長2048，最高64，雙色高度減半。串口RS232通信線最長可以達15米，RS485通信線最長可以達1000米。支持各種形式的顯示效果，并且可以為客戶定制不同顯示效果。
廈門才茂后臺發布管理軟件，支持實時信息發布，支持多區域發布，支持分組分權限管理，支持網絡和手機實時信息發布，支持節目預覽，支持節目存儲和回調等等功能；后臺信息發布軟件支持100萬級別的客戶端接入數量，滿足營運級別需要。
廈門才茂自主開發串口RS232接口的單色/雙色控制卡，RS485接口的單色/雙色控制卡，小區域短距離覆蓋的無線ZIGBEE接口的單色/雙色控制卡，遠距離廣域網覆蓋的無線GPRS一體化單色/雙色控制卡，遠距離廣域網覆蓋的無線CDMA一體化單色/雙色控制卡，遠距離廣域網覆蓋第無線WCDMA 3G一體化單色/雙色控制卡，遠距離廣域網覆蓋的無線TD-SCDMA 3G一體化單色/雙色控制卡，遠距離廣域網覆蓋的無線EVDO 3G一體化單色/雙色控制卡，遠距離廣域網覆蓋的無線HSPA+ 4G一體化單色/雙色控制卡，遠距離廣域網覆蓋的無線LTE 4G一體化單色/雙色控制卡。
如果客戶本身有LED控制卡，不采用我司無線一體化的控制卡，我司可以為客戶提供LED后臺發布軟件以及控制卡配合的通信模塊，讓客戶實現LED無線聯網。其中通信模塊包括：ZIGBEE無線LED通信模塊，GPRS無線LED通信模塊，CDMA無線LED通信模塊，WCDMA3G無線LED通信模塊，TD-SCDMA 3G無線LED通信模塊，EV-DO 3G無線LED通信模塊，HSPA+ 4G無線LED通信模塊以及LTE 4G無線LED通信模塊。這些通信模塊可以和其他廠家的LED控制卡相連，實現其他廠家的控制卡的無線聯網功能。
廈門才茂LED信息發布系統，ZIGBEE/GPRS/CDMA/3G/4G無線LED通信模塊，單雙/色LED控制卡，無線一體化單色/雙色LED控制卡，全部由廈門才茂通信科技有限公司自行開發，擁有自主知識產權，區別于市場上大部分客戶都只提供部分產品，無法一家公司提供成套系統，我司全面開發整套LED信息發布系統技術，所以我司可以為客戶提供更優質可靠的產品，同時可以更快更好更全面地為客戶提供服務。同時我司還可以根據客戶需求來提供快速的定制開發，滿足客戶的不同需求。
LED信息發布系統產品已廣泛小區信息發布，小區廣告發布，交通信息發布，銀行信息發布，氣象信息發布，災難信息預警，政府信息發布，公交廣告應用，出租車廣告發布，大型購物中心信息發布，連鎖店促銷信息發布，連鎖店公司信息發布，集團公司信息發布等等行業。

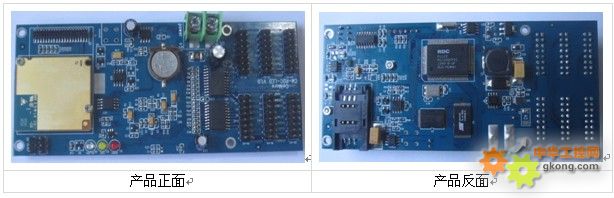

LED無線一體卡圖片說明：
二、控制卡產品特性
工業級設計
1. 工業級CPU：工業級高性能嵌入式處理，高集成，總線速度快，驅動能力強。
2. 實時操作系統：采用嵌入式實時操作系統，快速處理各項LED事件，完美地配合CPU的工作。
3. 強化電路板：PCB采用遵循20H和3W原則，同時公司所有產品電路板都采用生益材質來生產，確保板材的穩定可靠。
4. 工業級元器件：整機元器件采用嚴格篩選的工業級元器件來生產。
5. 工業級電源：內置電源過壓過流保護。
穩定可靠
1. 三層系統保護：在原來兩級（軟件保護+CPU內置看門狗WDT保護）系統保護的基礎上，增加一級系統虛擬值守VMW（Virtual Man Watch）檢測保護功能，確保系統穩定可靠
2. 串口ESD保護：RS232/RS485,內置15KV ESD保護。
3. EMC性能優異：通過電力3000V電擊測試，特別適合在工業領域環境惡劣下使用；系統EMC/EMI優異，系統穩定可靠；通過EMC測試；公司產品2010年榮獲“中國工控行業客戶滿意最佳供應商”。
功能強大
1. 支持單色雙色功能，顏色有紅色，綠色和黃色，最大掃描點陣為：單色131072點，雙色65536
2. 支持4個12接口，2個08接口
3. 顯示方式支持：支持32種以上特效顯示 （ 包括飄雪、堆疊等 ），支持隨機效果
4. 支持多分區功能，實現不同分區顯示不同狀態功能
簡單易用
1. 完善的系統方案：廈門才茂提供包括后臺發布軟件、通信模塊、LED控制卡、LED顯示屏成套系統。客戶可以直接購買成套系統，實現快速穩定低成本地試用系統。
2. 豐富后臺發布軟件支持：提供B/S架構的WEB版后臺發布軟件，同時也提供C/S架構的局域網后臺發布軟件。無需其他第三方軟件支持，直接采用才茂公司的成套系統直接上項目，實現快速穩定低成本地完成項目。
3. 圖形化配置工具：完善的圖形化配置工具，提供快速LED控制卡配置功能，實現客戶快速配置；提供批量配置功能，實現批量設備的配置。
4. 豐富接口：提供RS232接口或者RS485接口或者TTL接口或者RS422接口或者USB接口或者RJ45以太網接口，全接口支持。
5. 完善的無線網絡支持：提供包括ZIGBEE網絡，2G網絡（GSM網絡），2.5G網絡（GPRS網絡），2.75G網絡（EDGE網絡），3G網絡（WCDMA網絡、EVDO網絡、TD-SCDMA網絡），4G網絡（HSPA+網絡、LTE網絡），全網絡的產品支持。
6. 提供多種動態庫DLL：公司提供C# ，VC，VB，DEPHI中心端軟件的動態庫支持，并提供使用說明文檔，方便客戶自行快速開發中心端應用軟件。
7. 檢查軟件：提供串口調試軟件，網絡速度檢測軟件，提供不同的調試等級輸出，方便客戶查看各種信息，快速定位問題。
三、控制卡技術參數
LED參數：
|
項目 |
內容 |
|
控制范圍 |
單色131072點，最長2048，最高64，雙色高度減半 |
|
存儲容量 |
2MKByte （可擴展）,存儲字庫或者節目 |
|
掃描接口 |
4個12接口， 2個08接口 |
|
掃描方式 |
支持 1/16 、1/8 、1/4及靜態的單/雙色LED顯示屏 |
|
通訊方式 |
GPRS/CDMA/3G/4G無線通信方式 |
|
多分區 |
支持8個分區分別設置不同的顯示方式 |
|
區域類型 |
圖片/文字／字幕／時間／萬年歷/表格文件/動畫文件/計時時間/溫濕度采集/節目背景窗（畫中畫） |
|
邊框顯示 |
20多種流水邊框效果 |
|
顯示特技 |
支持32種以上特效顯示 （ 包括飄雪、堆疊等 ），支持隨機效果 |
|
播放模式 |
按節目順序播放，單個節目播放，節目分時播放（節目排擋） |
|
亮度調節 |
16級亮度調節，分時亮度調節 |
|
定時開關 |
支持定時開關機 |
|
字庫強大 |
支持12、16、24、32、48與64點陣的所有簡體、繁體漢字，同時支持150個國家的多語言文字，并支持不等寬字符顯示。 |
|
自動上鎖 |
自動上鎖功能，防止他人對軟件的誤操作 |
硬件系統：
|
項目 |
內容 |
|
CPU |
工業級高性能嵌入式處理，高集成，總線速度快，驅動能力強 |
|
FLASH |
CPU片512Kbytes，用于存放系統程序 |
|
SDRAM |
CPU片內SDRAM大小為64kbytes |
|
擴展FLASH |
2MBYTES，用于存放字庫或者播放節目 |
操作系統：
|
項目 |
內容 |
|
操作系統 |
采用高效、嵌入式實時操作系統，快速處理各項LED事件，完美地配合CPU的工作 |
接口類型：
|
項目 |
內容 |
|
指示燈 |
具有電源燈POWER、通信燈ACT |
|
電源接口 |
端子電源接頭 |
供電情況：
|
項目 |
內容 |
|
供電電壓 |
DC +5V,同時內置電源過壓過流保護 |
|
工作電流 |
平均電流：30mA@+5VDC; |
物理特性：
|
項目 |
內容 |
|
產品外形尺寸 |
100*65*15 mm |
|
重量 |
0.04kg |
其他參數：
|
項目 |
內容 |
|
工作溫度 |
-25 ºC ~+65ºC |
|
擴展工作溫度 |
-35 ºC~+75ºC |
|
儲存溫度 |
-40~+85ºC |
|
相對濕度 |
95%(無凝結) |
四、LED后臺發布系統軟件說明
廈門才茂提供單機版、網絡版、WEB版的三種不同的LED后臺發布系統軟件，可以滿足不同行業客戶的不同需要，是業內唯一一家可以提供完善不同發布軟件的廠家。
后臺發布軟件包括系統管理、用戶管理、節目管理以及終端管理。系統管理主要是系統管理員對整個系統的設置和規劃管理，設置系統信息，設置及管理不同用戶權限。用戶管理包括對用戶的建立、修改、刪除功能，以及用戶組和操作權限的綁定功能。節目管理包括對播放節目的建立、修改、預覽、刪除管理，節目LED屏參數設置，播放內容順序設置，節目的播放時段設置，節目播放開及關的設置，播放內容分級審批，播放內容存儲，播放內容搜索，播放內容打印等。終端管理主要用于終端參數設置，終端分組，終端在線狀態，運行狀態查看，終端開關機等控制。
五、無線通信模塊說明
廈門才茂提供用于LED遠程發布的系列無線通信產品，其中包括中短距離的ZIGBEE通信模塊，廣域網的GPRS/CDMA/WCDMA/TD-SCDMA/EV-DO/HSPA+無線通信模塊，這些通信模塊不僅可以和才茂的LED控制卡相連，實現LED信息的遠程發布，也可以和其他廠家的LED控制卡相連，實現其他廠家的LED控制卡遠程發布。
ZIGBEE通信模塊適合在1000米以內的距離內的LED屏發布，比如小區信息發布，政府信息發布，商場信息發布等等，改變了原來LED通過串口方式距離不夠無法發布的問題，或者解決了布線不方便的問題，只要在LED屏加裝才茂ZIGBEE模塊，同時中心端也裝一臺ZIGBEE模塊，就可以實現中短距離的LED信息發布。
廈門才茂的GPRS/CDMA/3G/4G通信模塊可以實現廣域網通信，只要在有網絡的地方，中國或者世界各地，都可以實現LED屏的遠程發布。
廈門才茂也提供定制開發服務，有定制開發需要的廠家，也可以提交書面文檔給才茂公司，才茂公司會給你滿意的答案。
六、LED信息發布系統-產品系統組成及應用鏈接圖

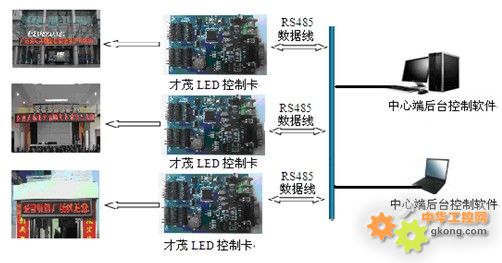

6.1.1單機版應用系統應用鏈接圖
6.1.2單機版應用系統組成
|
系統架構 |
系統說明 |
|
LED顯示屏 |
· 支持戶內/戶外/半戶外顯示屏
· 支持單色、單雙色及全彩顯示屏
· 支持各種尺寸、像素及間距顯示屏
· 支持各種專用顯示屏：社區廣告、商店門楣、銀行門楣、政府信息、氣象信息、司法公告、民政公告等專用屏 |
|
LED控制卡 |
· 顏色類型：支持單色、單雙色及全彩
· 控制范圍：支持各種常規尺寸及超大尺寸顯示屏
· 節目類型：圖文/字幕/動畫/字庫/時間/農歷/計時/模擬表盤/溫度/溫濕度/噪聲
· 顯示特技：支持多種特技效果，支持隨機播放
· 播放模式：按節目順序播放，單個節目播放，支持節目分時播放（節目排擋）
· 存儲空間：根據項目需要擴展存儲空間
· 擴展接口：支持溫度/濕度/亮度/噪聲傳感器、開關、按鍵
· 亮度調節：多級亮度，支持手動調節和分時調節 |
|
連接方式 |
· 采用串口線RS232方式連接客戶發布電腦和LED控制卡 |
|
發布系統搭建 |
· 客戶提供一臺電腦或者筆記本
· 在電腦或者筆記本上安裝廈門才茂的單機版LED控制卡發布軟件
· 用串口線（RS232）連接好電腦（或筆記本）和控制卡
· 用廈門才茂提供的后臺發布軟件，編輯發布信息，預覽發布信息，確認效果無誤后，點擊軟件的發布按鍵，發布信息到LED屏 |
|
優缺點 |
適合單屏信息發布，無法進行規模組網發布 |
6.2.1網絡版C/S架構應用系統應用鏈接圖
6.2.2網絡版C/S架構應用系統組成
|
系統架構 |
系統說明 |
|
LED顯示屏 |
· 支持戶內/戶外/半戶外顯示屏
· 支持單色、單雙色及全彩顯示屏
· 支持各種尺寸、像素及間距顯示屏
· 支持各種專用顯示屏：社區廣告、商店門楣、銀行門楣、政府信息、氣象信息、司法公告、民政公告、公交廣告、的士廣告、高速公路情報板等專用屏 |
|
LED控制卡 |
· 顏色類型：支持單色、單雙色及全彩
· 控制范圍：支持各種常規尺寸及超大尺寸顯示屏
· 節目類型：圖文/字幕/動畫/字庫/時間/農歷/計時/模擬表盤/溫度/溫濕度/噪聲
· 顯示特技：支持多種特技效果，支持隨機播放
· 播放模式：按節目順序播放，單個節目播放，支持節目分時播放（節目排擋）
· 存儲空間：根據項目需要擴展存儲空間
· 擴展接口：支持溫度/濕度/亮度/噪聲傳感器、開關、按鍵
· 亮度調節：多級亮度，支持手動調節和分時調節 |
|
專用LED遠程發布無線數據終端 |
· 針對無線網絡不穩定、延遲大等特性進行了優化設計，保障LED發布通道的穩定
· 采用完備的防掉線機制，保證數據終端永遠在線，保障LED發布通道的穩定
· 支持雙數據中心備份傳輸及多數據中心同步傳輸（5個數據中心），便于實現LED信息點對點、點對多點，多點對多點等各種發布模式
· 支持根據域名和IP地址訪問中心，便于LED發布系統組建
· 可擴展存儲空間，最大限度存儲發布信息，當無線網絡故障時，保證信息正常發布
· 可對LED控制卡進行復位，斷電，開機等操作，保護控制卡穩定工作
· 可對LED控制卡和LED顯示屏的供電電壓進行監控，當供電異常時能及時發送數據及短信報警信息給發布中心和相關責任人
· 接口豐富，包括RS232/RS485、以太網、ZigBee、WIFI等，便于和控制卡連接
· 支持低功耗模式，包括休眠模式、定時上下線模式和定時開關機模式，最大限度降低功耗和通信流量
· 可靈活選擇數據和短信通信方式，適合各種不同的LED發布應用 |
|
采用的發布網絡 |
· 采用公用的ZEGBEE/2G/2.5G/3G/4G無線網絡，具有網絡覆蓋范圍廣，信息發布速度快，組建發布系統靈活簡便，運營費用低等優點 |
|
遠程發布中心搭建 |
方式一，采用固定IP地址方式：
· 客戶提供一臺服務器或者高性能筆記本電腦
申請一條帶固定IP地址的ADSL專線或者光纖，要求運營商調通這條專線，讓服務器或者筆記本能正常上網
· 在服務器或者筆記本上安裝廈門才茂的C/S架構的LED后臺發布軟件
· 連接好才茂無線一體化LED控制卡和LED顯示屏；
如果用其他廠家的LED控制卡或者才茂分體式的LED控制卡，則連接好廈門才茂LED無線通信模塊、LED控制卡以及LED屏
· 把服務器的IP地址和端口號配置到一體化LED控制卡中或者配置到分離的LED無線通信模塊中
· 用廈門才茂提供的后臺發布軟件，編輯發布信息，預覽發布信息，確認效果無誤后，點擊軟件的發布按鍵，發布信息到LED屏
方式二，采用動態IP地址方式：
· 客戶提供一臺服務器或者高性能筆記本電腦
申請一條ADSL上網線或者利用客戶原來上網使用的線路，要求運營商調通這條上網線，讓服務器或者筆記本能正常上網
· 申請一個域名解析帳號，我司產品支持花生殼域名解析，SYNSN域名解析，88IP域名解析，同時在服務器上運行一個動態域名解析軟件，把ADSL不斷變化的IP地址和域名服務器綁定
· 在服務器或者筆記本上安裝廈門才茂的C/S架構的LED后臺發布軟件
· 連接好才茂無線一體化LED控制卡和LED顯示屏；
如果用其他廠家的LED控制卡或者才茂分體式的LED控制卡，則連接好廈門才茂LED無線通信模塊、LED控制卡以及LED屏
· 把申請的動態域名DDNS信息配置到我司一體化LED控制卡中或者配置到分離的LED無線通信模塊中
· 在服務器或筆記本電腦上用廈門才茂提供的后臺發布軟件，編輯發布信息，預覽發布信息，確認效果無誤后，點擊軟件的發布按鍵，發布信息到LED屏
|
|
優缺點 |
優點：LED系統后臺發布軟件價格便宜，費用低；建立服務器簡單，系統上點快；適合大規模信息組網和發布
缺點：只能在安裝有發布系統軟件的服務器上發布信息，無法通過任意電腦隨時隨地通過互聯網發布信息； |

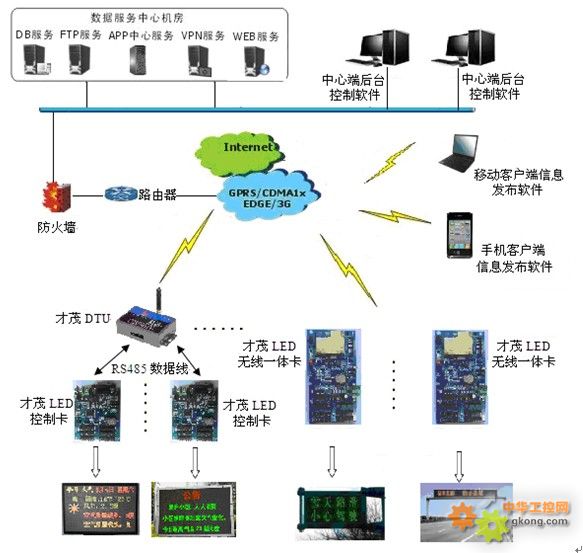

6.3.1 WEB版B/S架構應用系統應用鏈接圖
6.3.2 WEB版B/S架構應用系統組成
|
系統架構 |
系統說明 |
|
LED顯示屏 |
· 支持戶內/戶外/半戶外顯示屏
· 支持單色、單雙色及全彩顯示屏
· 支持各種尺寸、像素及間距顯示屏
· 支持各種專用顯示屏：社區廣告、商店門楣、銀行門楣、政府信息、氣象信息、司法公告、民政公告、公交廣告、的士廣告、高速公路情報板等專用屏 |
|
LED控制卡 |
· 顏色類型：支持單色、單雙色及全彩
· 控制范圍：支持各種常規尺寸及超大尺寸顯示屏
· 節目類型：圖文/字幕/動畫/字庫/時間/農歷/計時/模擬表盤/溫度/溫濕度/噪聲
· 顯示特技：支持多種特技效果，支持隨機播放
· 播放模式：按節目順序播放，單個節目播放，支持節目分時播放（節目排擋）
· 存儲空間：根據項目需要擴展存儲空間
· 擴展接口：支持溫度/濕度/亮度/噪聲傳感器、開關、按鍵
· 亮度調節：多級亮度，支持手動調節和分時調節 |
|
專用LED遠程發布無線數據終端 |
· 針對無線網絡不穩定、延遲大等特性進行了優化設計，保障LED發布通道的穩定
· 采用完備的防掉線機制，保證數據終端永遠在線，保障LED發布通道的穩定
· 支持雙數據中心備份傳輸及多數據中心同步傳輸（5個數據中心），便于實現LED信息點對點、點對多點，多點對多點等各種發布模式
· 支持根據域名和IP地址訪問中心，便于LED發布系統組建
· 可擴展存儲空間，最大限度存儲發布信息，當無線網絡故障時，保證信息正常發布
· 可對LED控制卡進行復位，斷電，開機等操作，保護控制卡穩定工作
· 可對LED控制卡和LED顯示屏的供電電壓進行監控，當供電異常時能及時發送數據及短信報警信息給發布中心和相關責任人
· 接口豐富，包括RS232/RS485、以太網、ZigBee、WIFI等，便于和控制卡連接
· 支持低功耗模式，包括休眠模式、定時上下線模式和定時開關機模式，最大限度降低功耗和通信流量
· 可靈活選擇數據和短信通信方式，適合各種不同的LED發布應用 |
|
采用的發布網絡 |
· 采用公用的ZEGBEE/2G/2.5G/3G/4G無線網絡，具有網絡覆蓋范圍廣，信息發布速度快，組建發布系統靈活簡便，運營費用低等優點 |
|
遠程發布中心搭建 |
方式一，直接采用才茂公司提供的LED信息發布WEB服務器：
· 才茂公司為用戶提供WEB版B/S架構的遠程發布中心系統。廈門才茂已經建立好了服務器，拉好了高速光纖專線，建立好了WEB發布后臺軟件
· 連接好才茂無線一體化LED控制卡和LED顯示屏；
如果用其他廠家的LED控制卡或者才茂分體式的LED控制卡，則連接好廈門才茂LED無線通信模塊、LED控制卡以及LED屏
· 把我司分配的服務器的IP地址和端口號配置到一體化LED控制卡中或者配置到分離的LED無線通信模塊中
· 用戶可直接通過能上網的任意電腦或筆記本，通過互聯網登錄才茂公司的遠程發布中心系統
· 在后臺登陸系統中，輸入自己的鑒權ID號和用戶名密碼，進入LED后臺發布軟件，然后編輯發布信息，預覽發布信息，確認效果無誤后，點擊軟件的發布按鍵，發布信息到LED屏，從而實現權限范圍內的LED屏進行發布和管理
· 用戶也可采用手機登錄的方式，進行發布和監控，實現隨時隨地信息的發布
方式二，客戶自建服務器，并采用固定IP地址方式：
· 客戶提供一臺用于LED信息發布的服務器
申請一條帶固定IP地址的ADSL專線或者光纖，并要求運營商調通這條專線，讓服務器能正常上網
· 在服務器上安裝廈門才茂的B/S架構的LED后臺發布軟件
· 連接好才茂無線一體化LED控制卡和LED顯示屏；
如果用其他廠家的LED控制卡或者才茂分體式的LED控制卡，則連接好廈門才茂LED無線通信模塊、LED控制卡以及LED屏
· 把服務器的IP地址和端口號配置到一體化LED控制卡中或者配置到分離的LED無線通信模塊中
· 用戶通過能上網的任意電腦或筆記本，通過互聯網登錄才茂公司的遠程發布中心系統
· 在后臺登陸系統中，輸入自己的鑒權ID號和用戶名密碼，進入LED后臺發布軟件，然后編輯發布信息，預覽發布信息，確認效果無誤后，點擊軟件的發布按鍵，發布信息到LED屏，從而實現權限范圍內的LED屏進行發布和管理
· 用戶也可采用手機登錄的方式，進行發布和監控，實現隨時隨地信息的發布
方式三，客戶采用托管方式建立服務器：
· 客戶委托才茂公司，構造和建立自己的信息發布系統，并且這個系統建立在才茂的機房中，和才茂簽訂托管和保密協議
· 才茂公司為客戶構造所需要的服務器，交換機；申請專線；調試線路；運行好后臺發布軟件；一切調試好后，移交給客戶；
· 客戶連接好才茂無線一體化LED控制卡和LED顯示屏；
如果用其他廠家的LED控制卡或者才茂分體式的LED控制卡，則連接好廈門才茂LED無線通信模塊、LED控制卡以及LED屏
· 把服務器的IP地址和端口號配置到一體化LED控制卡中或者配置到分離的LED無線通信模塊中
· 用戶通過能上網的任意電腦或筆記本，通過互聯網登錄才茂公司的遠程發布中心系統
· 在后臺登陸系統中，輸入自己的鑒權ID號和用戶名密碼，進入LED后臺發布軟件，然后編輯發布信息，預覽發布信息，確認效果無誤后，點擊軟件的發布按鍵，發布信息到LED屏，從而實現的LED屏進行發布和管理
· 用戶也可采用手機登錄的方式，進行發布和監控，實現隨時隨地信息的發布
|
|
優缺點 |
優點：通過任意電腦，或者能接入互聯網的手機，隨時隨地通過互聯網發布信息，沒有時間空間限制，世界各地任何時候都可以發布；適合大規模信息組網和發布；
缺點：服務器軟件造價高，搭建服務器相對復雜些 |
七、典型應用
小區發布系統
▲小區信息發布
▲小區廣告發布

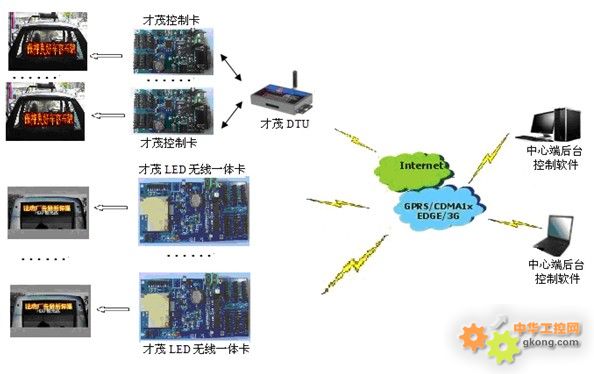

公共交通車輛LED信息發布系統
▲公交廣告信息發布
▲出租車廣告發布
商店、商場廣告信息發布系統
▲大型購物中心信息發布
▲連鎖店促銷信息發布
▲連鎖店公司信息發布
▲公共應急信息發布
▲集團公司信息發布
銀行、政府、氣象局等事業單位信息發布系統
▲農村信息化LED發布
▲銀行信息發布
▲政府信息發布
▲氣象信息發布
▲災難信息預警
八、公司資質
|
內容 |
情況指標 |
|
公司榮譽 |
2011年被評為“中國工控行業客戶滿意最佳供應商”；公司GPRS DTU產品被評為“創新產品獎” |
|
高新科技企業 |
2010年被國家認定的高新科技企業 |
|
雙軟企業 |
2010年被國家認定的雙軟企業 |
|
著作版權 |
公司擁有1項保持設備穩定的專利技術證書和8個軟件著作版權證書 |
|
辦事處 |
全國設立了9大區域辦事處，方便為客戶提供近距離貼心服務 |
|
注冊資本 |
公司注冊資本500萬；是廈門市重點扶持高新科技企業 |
|
歷史沉淀 |
11年的行業研發積累和行業應用考驗 |
